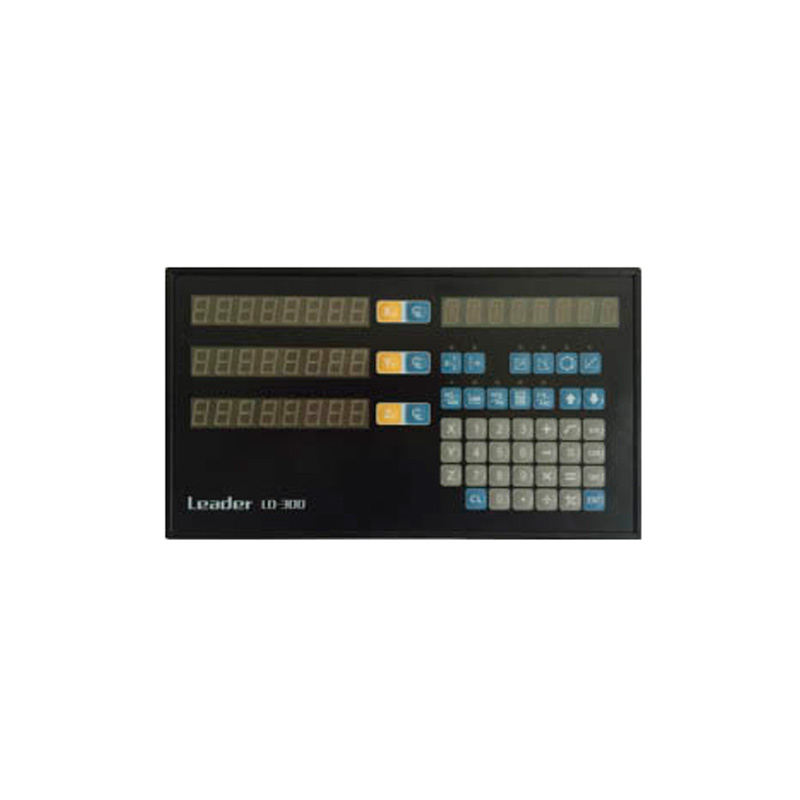

Устройство цифровой индикации LD-300
Описание
Устройство цифровой индикации LD-300 предназначено для установки на различные типы станков.
Функциональные возможности
Программные функции устройства цифровой индикации LD-300:
- Установка нуля.
- Расчет ½, положения центра заготовки
- Работа в метрической и дюймовых системах.
- Переключение диаметр/радиус.
- DIR: Установка направления координаты.
- Линейная компенсация.
- Энергонезависимая память.
- Функция самодиагностики.
- RS232 порт.
Особенности
- Удобный яркий дисплей УЦИ показывает информацию о фактическом положении осей станка, угловом положении поворотного стола, результаты различных математических вычислений.
- Система имеет множество дополнительных функции, разработанных для облегчения работы станочника.
Характеристики
| Параметры | Значения |
| Входное напряжение | AC 90V-240V |
| Потребляемая мощность | 15W |
| Входной сигнал | TTL |
| Разрешение | 0.1μm, 0.2μm, 0.5μm, 1μm, 2μm, 5μm, 10μm, 20μm, 50μm |
| Габаритные размеры | 295х185х45mm |
| Масса | 1,45 kg |
Возможно подключение линейных и круговых инкрементальных датчиков
Модификации
Устройство цифровой индикации LD-300 изготавливается в таких типоисполнениях:
- LD-300-2 - токарная версия
- LD-300-3 - фрезерная версия
- LD-300-E - EDM версия.
