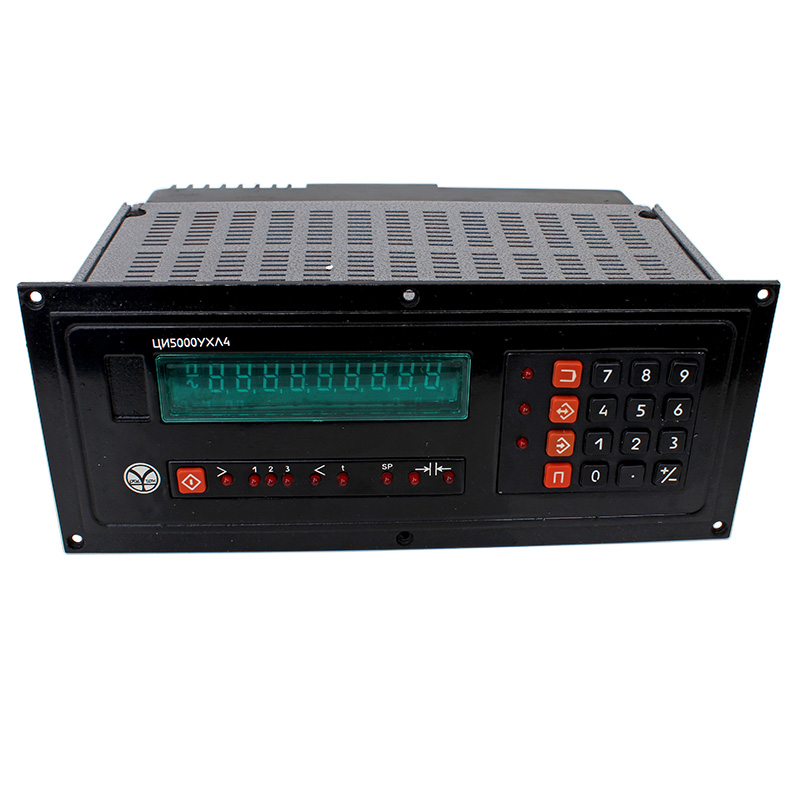

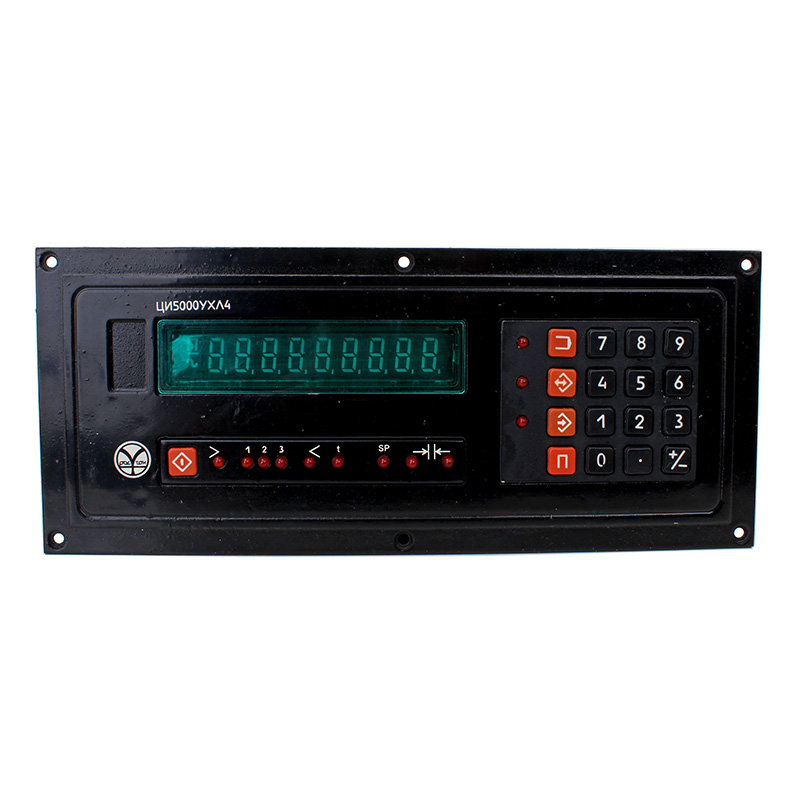

Устройство цифровой индикации ЦИ5000, ЦИ5001

Average: 10 (1 vote)
Документация:

Устройство цифровой индикации ЦИ5000, ЦИ5001 предназначено для обработки электрических сигналов с первичных измерительных преобразователей перемещений на базе бесконтактного сельсина БС-155А и используются в качестве специализированных вспомогательных комплектующих изделий в системах автоматического или полуавтоматического контроля перемещений, позиционного регулирования и управления электроприводом.

По основному функциональному назначению УЦИ соответствует типу II по ГОСТ 25537-87.

Технические характеристики

УЦИ ЦИ5000, ЦИ5001 обеспечивает:

  • автоматическое тестирование основных узлов при включении сетевого электропитания;
  • выполнение функции индикации линейных перемещений в диапазонах от -9999999 до +9999999, или от -9999998 до +9999998, или от -9999995 до +9999995 с коэффициентом интерполяции сигналов с сельсина БС-155А, выбираемым из ряда (1,2,...,50) · 102 имп/г.;
  • выполнение функции индикации угловых перемещений в диапазонах от 0 до 3599, или до 3598, или до 3595;
  • коммутацию положения запятой в четырех младших разрядах отсчета при индикации линейных перемещений и постоянное положение запятой, отделяющей один младший разряд отсчета,- при индикации угловых перемещений;
  • дискретность изменения отсчета перемещений, равную 1, или 2, или 5 единицам младшего разряда;
  • ввод произвольного значения начального отсчета;
  • гашение незначащих нулей в старших разрядах отсчета;
  • восстановление значения координаты опорной точки;
  • ввод и запоминание числа в качестве значения координаты опорной точки;
  • восстановление значения координаты опорной точки по сигналу от сельсина БС-155 А с блокировкой зоны опорной точки от внешнего переключателя;
  • переключение направления оси координат;
  • индикацию последнего направления перемещения в соответствии с выбранным направлением оси координат;
  • ввод, запоминание, контроль значения и компенсацию люфта преобразователя перемещений;
  • ввод, контроль и отработку программы управления исполнительными механизмами - до 99 кадров;
  • выдачу команд управления (8 внешних входов и выходов но типу "включено-выключено")
  • ввод, контроль и отработку управляющей программы - до 25 кадров, ее автоматическую и покадровую отработку, а также дистанционный пуск;
  • обмен информацией с внешними устройствами.

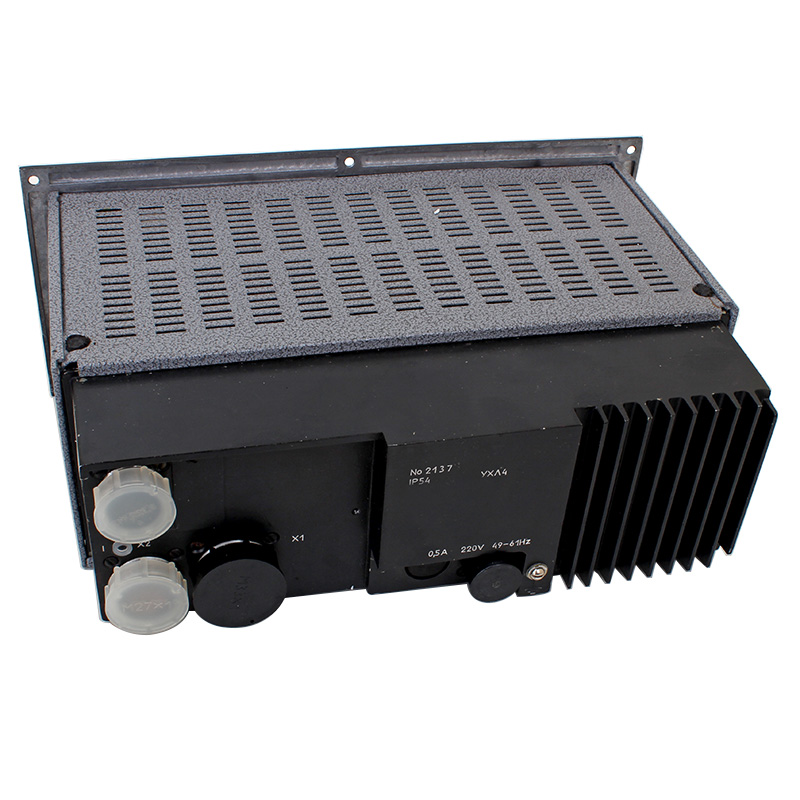

Электропитание устройства цифровой индикации осуществляется от сети переменного тока напряжением 220+22-33 В и частотой от 49 до 61 Гц;

Габаритные размеры и вес:

  • ЦИ5000 – 325 x 137 x 215 мм, 4,4 кг (щитовое конструктивное исполнение)
  • ЦИ5001 – 300 x 112 x 215 мм, 4,5 кг (приборное конструктивное исполнение).

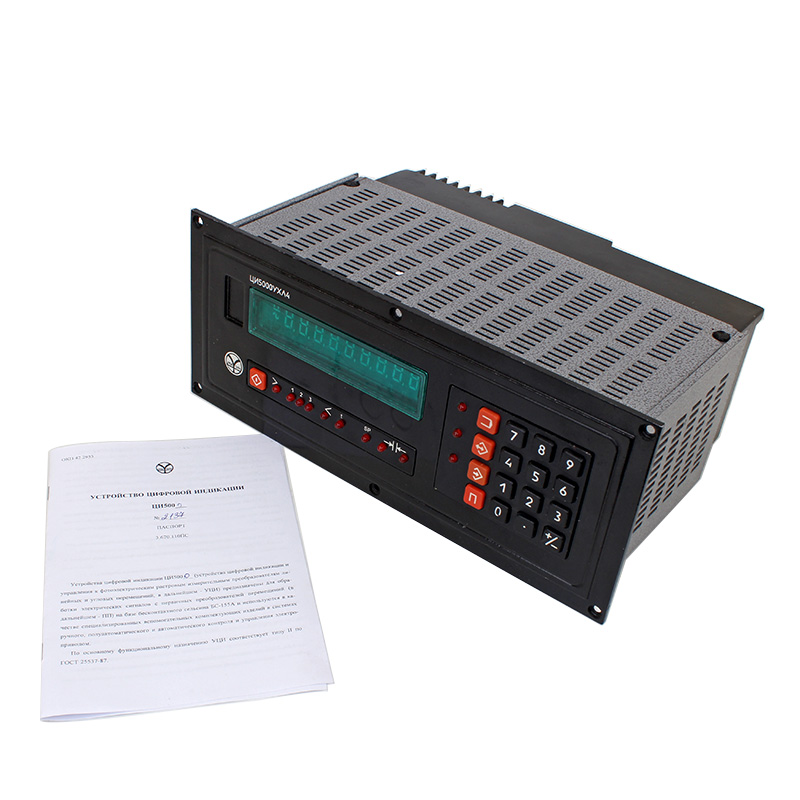

Комплект поставки

  1. Устройство ЦИ5000 или ЦИ5001 – 1 шт.
  2. Комплект запасных частей – 1 компл. согласно ведомости.
  3. Ведомость ЗИП – 1экз. (экспорт для УЦИ в экспортном исполнении).
  4. Инструкция по эксплуатации – 1 экз.
  5. Паспорт – 1 экз.

Гарантия

  • Гарантийный срок эксплуатации устройства цифровой индикации устанавливается 18 месяцев со дня ввода в эксплуатацию.
  • Гарантийный срок хранения – 6 месяцев с момента изготовления УЦИ.
