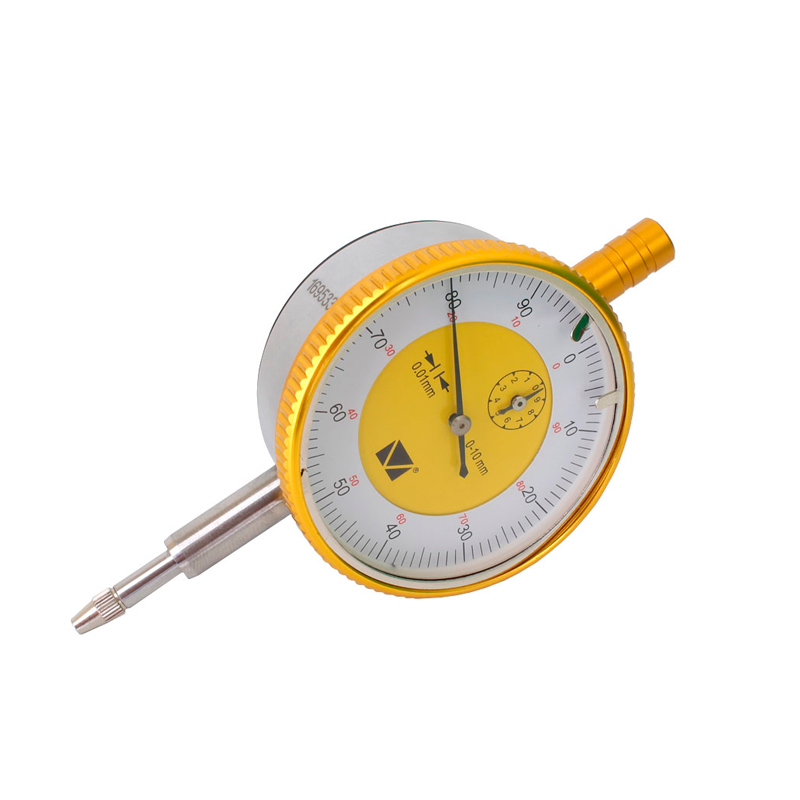

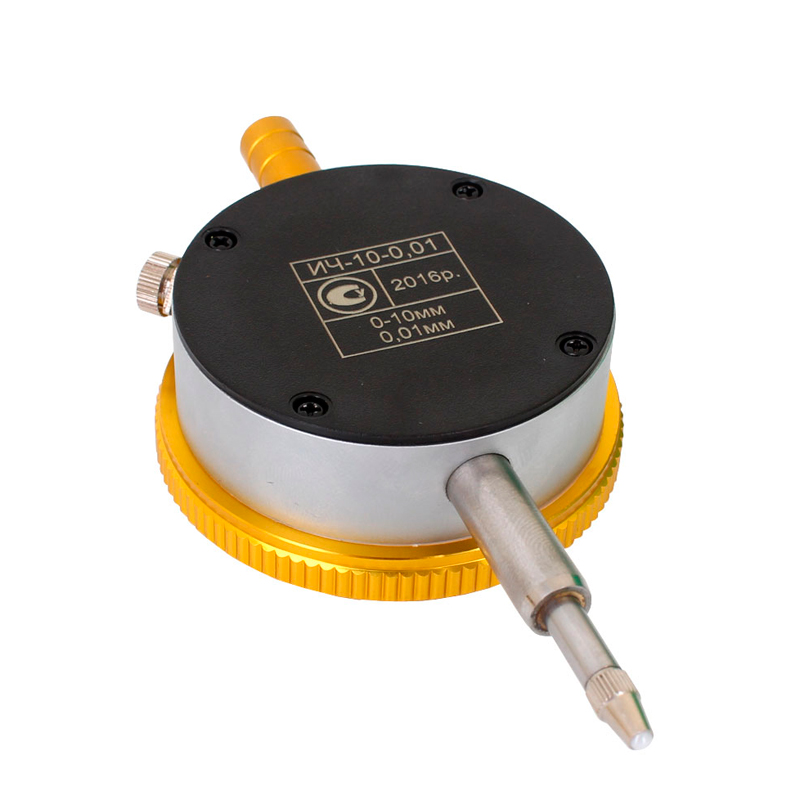

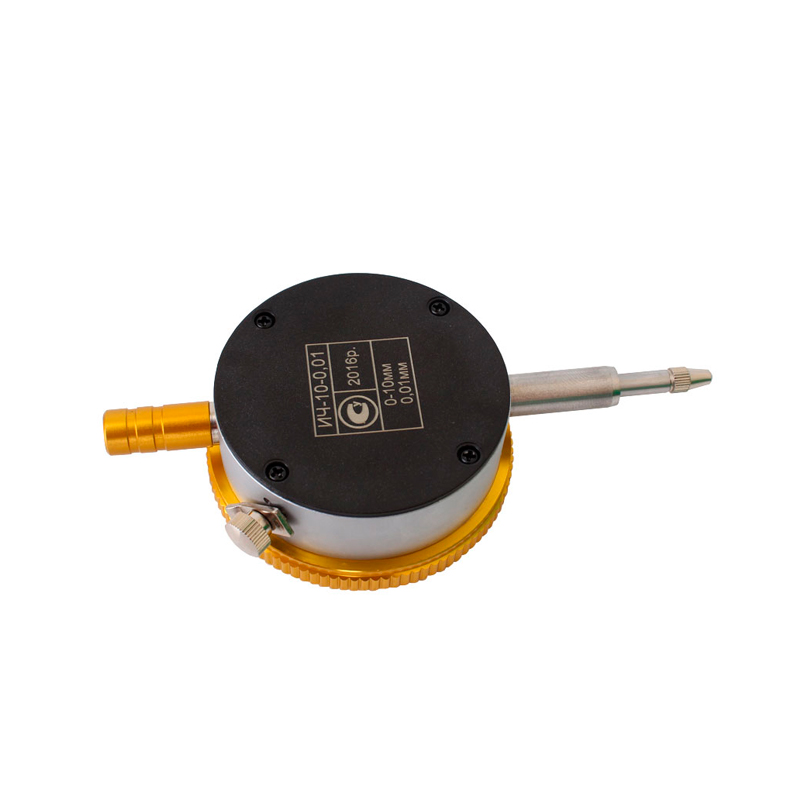

Индикатор ИЧ-10

Average: 8 (1 vote)

Индикатор ИЧ-10 предназначен для измерения линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Область применения

Индикатор часового типа широко используется в машиностроении и других отраслях промышленности.

Порядок работы

  • Проверить нулевую установку. Сообщить измерительному стержню натяг 20-25 делений (или до одного оборота стрелки на основной шкале), совместить нулевой штрих шкалы со стрелкой. Для точной установки нуля воспользоваться вращением шкалы индикатора по отношению к стрелке с помощью ободка с насечкой. Фиксировать точную нулевую установку с помощью стопора (слева или справа от арретира на боковой поверхности индикатора).
  • Проверить постоянство показаний нулевой установки индикатора с помощью 4-5-кратного арретирования наконечника.
  • Протереть измеряемое изделие чистой мягкой тканью.
  • Измерительный стержень должен перемещаться без ударов в конце хода.

Эксплуатация

Оптимальными условиями для использования индикатора ИЧ-10 являются:

  • температура окружающей среды от +10 до +35°С,
  • относительная влажность воздуха не более 80% при + 25°С.

Содержание агрессивных газов в окружающей среде не допускается.

Технические характеристики
Параметры Значения
Интервал измерений, мм 0 - 10
Цена деления, мм 0,01
Наибольшая разница ошибок индикатора, мкм 15 - 20
Вариант показателей, мкм 2 - 3
Количество оборотов стрелки на 1 мм, шт 1 или 2

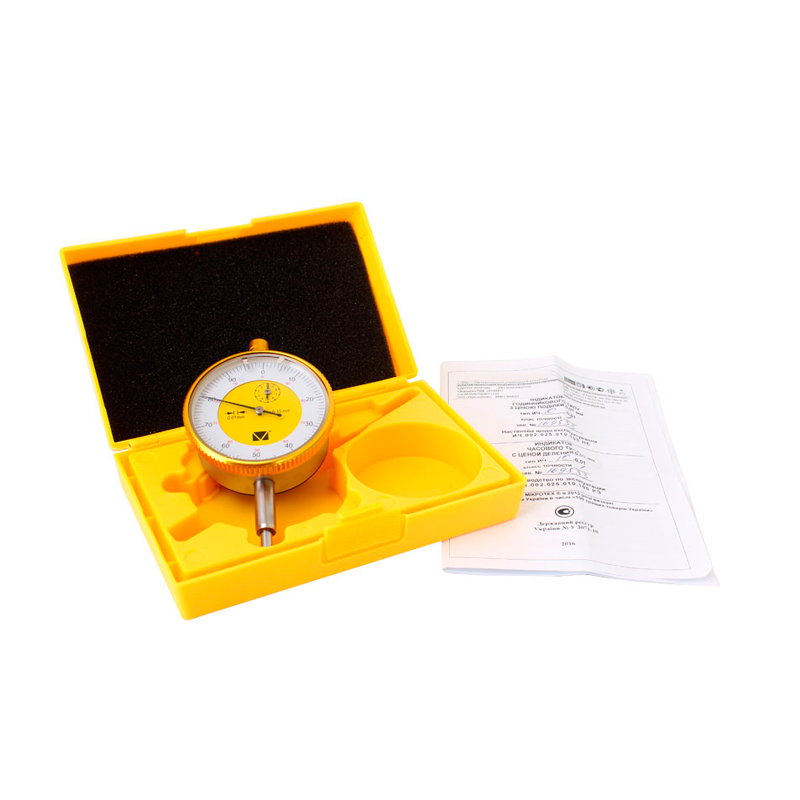

В стандартный набор поставки индикатора ИЧ-10 входит:

  • наконечник измерительный - 1 шт.
  • футляр - 1 шт.
  • руководство по эксплуатации - 1 шт.
