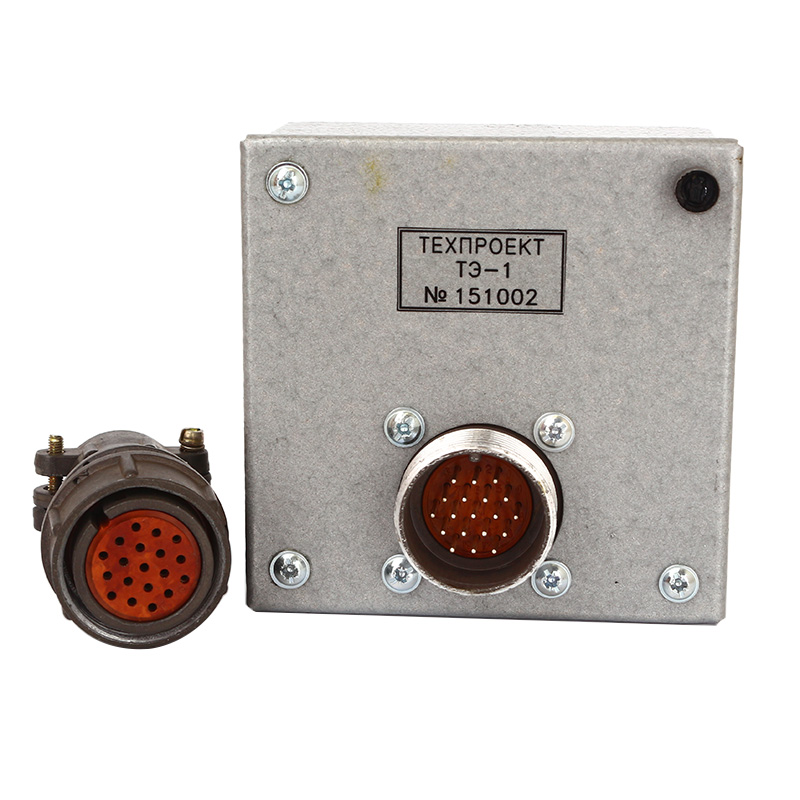

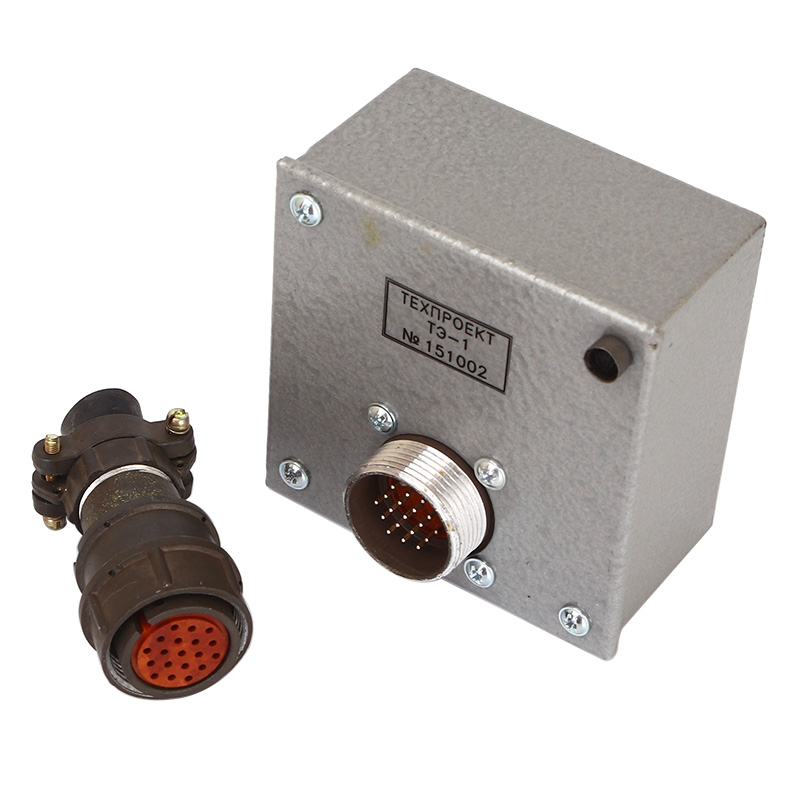

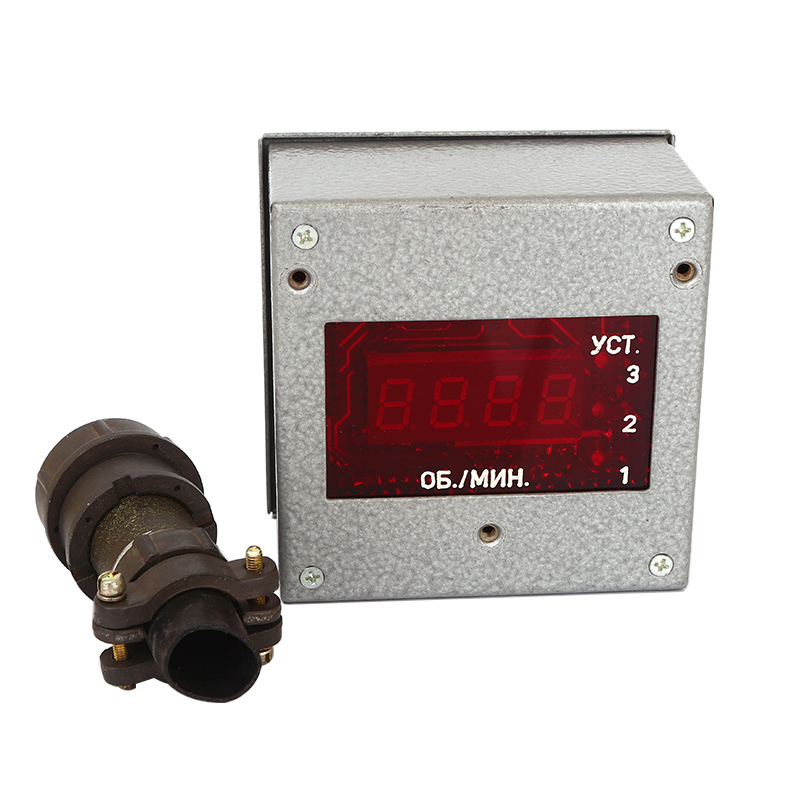

Устройство индикации ТЭ-1

Average: 10 (1 vote)
Документация:

Устройство индикации ТЭ-1 подключается к электронному тахометру ТЭ и предназначено для дистанционного контроля результата измерения.

Конструкция и принцип работы

Устройство индикации предназначено для индикации частоты вращения вала дизеля в цифровом виде и выдачи дискретных сигналов при превышении частоты вращения вала пороговых значений (уставок).

Устройство индикации состоит из:

  • корпуса;
  • передней панели;
  • электронной платы;
  • соединителя.

Работа устройства ТЭ-1 основана на принципе подсчета количества импульсов, поступающих от датчика оборотов за определенный интервал времени, и выдачи результата в цифровом виде на индикаторы.

Технические характеристики

Напряжение питания

18 – 31,2 В

Диапазон измерения

1 – 4000 об/мин

Класс точности

0,5

Мощность потребления, не более

3 Вт

Коэффициент тахометра (отношение частоты вращения вала дизеля к частоте вращения вала датчика)

2

Уставки:

1

500 об/мин

2

1350 об/мин

3

1700 об/мин

Устройство индикации обеспечивает трансляцию сигналов от датчика оборотов на расстояние не более

100 м

Габаритные размеры

83 x 83 x 60 мм

Масса

400 г

Комплект поставки

  1. Устройство индикации ТЭ-1 – 1 шт.
  2. Розетка 2РМТ24КПН19Г1В1В – 1 ШТ.
  3. Винт В.М3-6дх8.48.016 – 3 шт.
  4. Шайба А3.04.019 – 3 шт.
  5. Шайба 3.65Г.019 – 3 шт.
  6. Формуляр – 1 экз.
  7. Техническое описание и инструкция по эксплуатации – 1 экз.
