Тахометр ТЭ

Average: 10 (1 vote)
Категория:

Тахометр электронный ТЭ работает в сфере судостроительных предприятий.

Об оборудовании

Техническое условие для его изготовления имеет индивидуальный номер ААРЛ.402141.001. Наш продукт используется на главном или вспомогательном дизеле или дизельном генераторе на судне, которое не имеет ограничения по районам своего плавания. Используется в автоматизационной части судов. Может использоваться на стационарном дизеле или дизельном генераторе. Заменяет собой реле измерения скорости РС.3М.

В своем рабочем процессе тахометр может измерять частоту, с которой вращается коленчатый вал в дизеле. Цифровая индикация получаемых результатов рабочих измерений имеет четыре разряда. Контакт реле замыкается или размыкается во время того, что частота вращения выходит за стандартные значения порогов работы. При этом производится сигналы о наступлении данной ситуации. Чтобы контролировать измерения на дистанции подключается устройство индикации ТЭ-1.

Принцип рабочего состояния

Принцип работы является счетно-импульсным. Он сводится к тому, что производится точный подсчет значения импульсов. Импульс имеют прямо-пропорциональную зависимость от частоты, с которой вращается дизельный вал, от показаний датчика оборотов в течение выбранного промежутка времени. Промежуток времени имеет значение в 2 секунды.

  • Измерение диапазона вращения рабочего вала проходит в промежутке от 1 оборота до 4 000 оборотов за 60 секунд.
  • Дискретный показатель измерения равен 1 оборот за 60 секунд.
  • Класс точности присвоен с номером 0,5.
  • Цикл рабочих измерений происходит за 2 секунды.
  • Тахометр имеет коэффициент 2.
  • Пороговый показатель издаваемого сигнала: 500 оборотов, 1350 оборотов, 1700 оборотов за 60 секунд.
  • Контакты реле работают с активным характером нагрузки.
  • Коммутируемый тип тока имеет максимальный размер в 0,5 Ампера.
  • Коммутируемый тип напряжения имеет максимальный размер в 31,2 Вольта.
  • Питание может иметь напряжение в пределе 18,0…31,2 Вольт.
  • Показатель потребляемой мощности равен 5,0 Ватт.

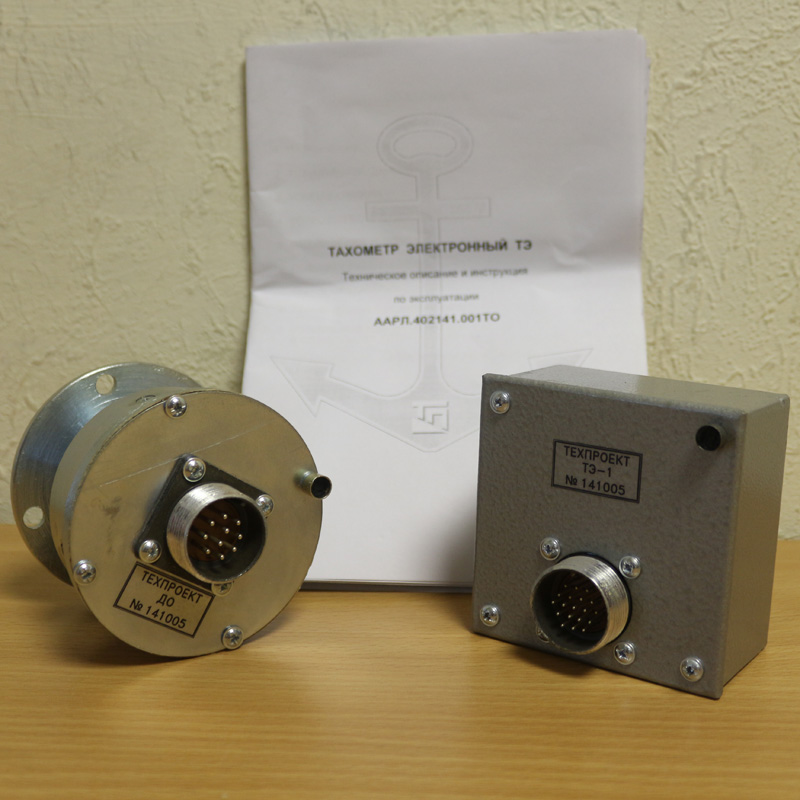

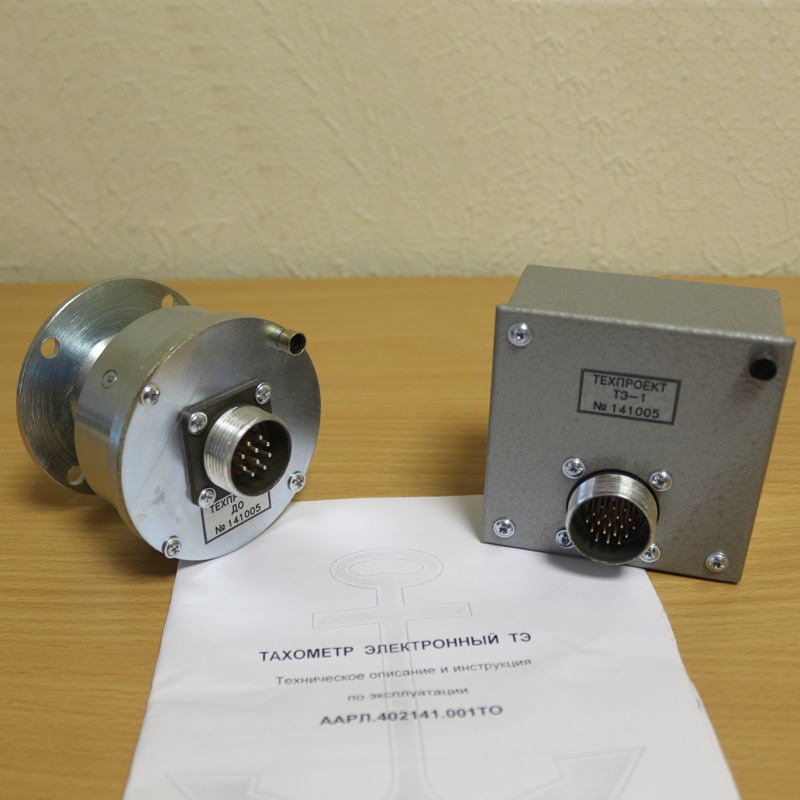

  • Датчик оборотов марки ДО весит 900 грамм. Его габариты: 8 х 9 сантиметров.

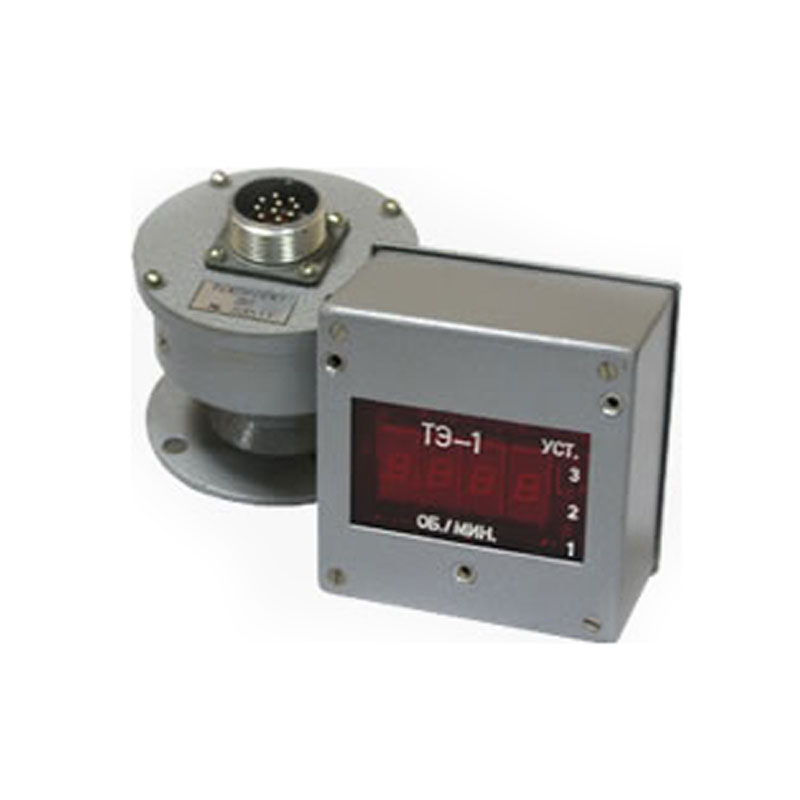

  • Устройство ТЭ-1 весит 400 грамм. Его габариты 8,3 х 8,3 х 6,0 сантиметров.
  • Датчик оборотов марки ДО, заводской чертеж ААРЛ.433646.001;
  • Устройство индикации марки ТЭ-1, чертеж ААРЛ.402233.003;
  • Розетка 2РМДТ, вилка 2РМТ;
  • Винты, шайба А, шайба З – по три штуки;
  • Формуляр.
