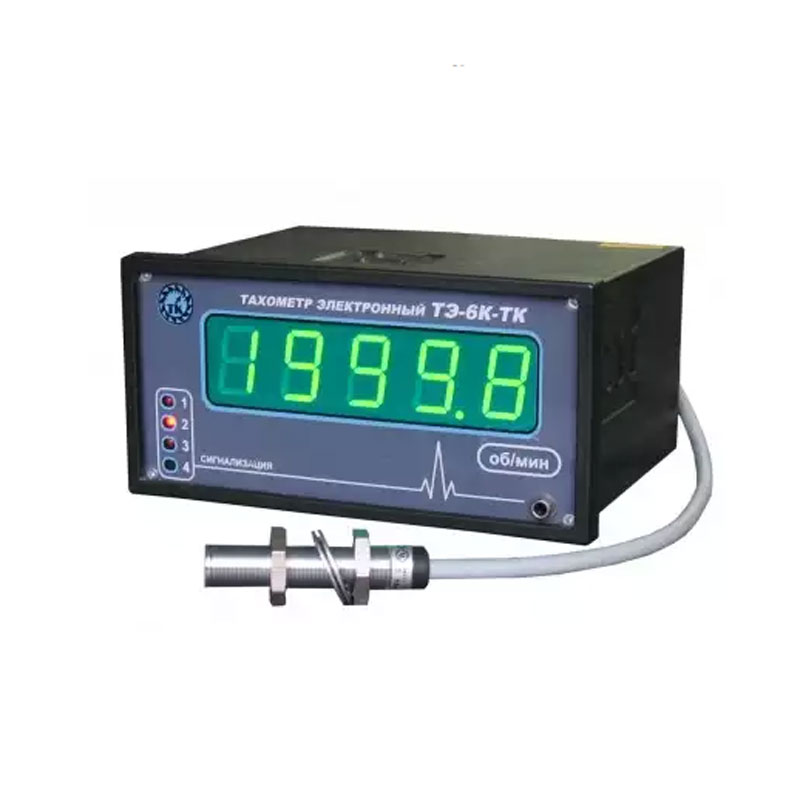

Тахометр ТЭ-6К-ТК

Тахометр электронный ТЭ-6К-ТК представляет собой электронную систему, используемую для непрерывного контроля частоты вращения турбинных роторов и валов приводных механизмов с последующей визуализацией частотного показателя на цифровом табло.

Функицональность тахометра ТЭ-6К-ТК

Предложенный цифровой индикатор позволяет проводить следующие действия:

  • Сигнализирование о наличии ситуации, когда вращается вал или ротор;
  • Сигнализирование о достижении частоты вращения граничного значения;
  • Выполнять замеры наибольших показателей частоты процесса вращения;
  • Задавать временное ограничение включения реле;
  • Фиксирование частоты процесса вращения в мгновение включения концевого выключателя;
  • Возможность определять частоту тока в питающей сети на основе полученных значений частоты работы вращения механизма;
  • Возможность дублировать показания на выносные блоки индикации.

Конструкционные особенности и работа тахометра

Электронный тахометр ТЭ-6К-ТК реализован в виде корпусного блока, который предусматривает использование щитового монтажа. Степень защищенности корпуса от попадания пыли и влаги составляет IP41 – для прибора и IP67 – для датчика. Коммутационные разъемы устройства расположены на его задней панели, а цифровая панель визуализации измерений частоты расположена на лицевой стороне прибора. Для настройки и управления работой прибора применяется выносной пульт.

Измерение частоты вращения происходит с использованием специальных датчиков частоты. В роли датчиков в основном могут эксплуатироваться индуктивные выключатели бесконтактного типа, которые формируют выходной импульс постоянного напряжения с амплитудой 8÷30 В и продолжительностью около 100 мкс. Также могут применяться датчики индукционного типа, генерирующие на выходе сигналы с переменной полярностью и амплитудой 0,2÷200 В.

Сигналы, получаемые от датчиков частоты, прообразовываются и выводятся на цифровой индикатор, отображающий цифровые знаки с высотой в 2 см. Для возможности передачи сигналов на исполнительные механизмы устройство поддерживает работу унифицированного выхода (сигналы 0-5, 0-20 или 4-20 мА). Реализована возможность связи с ПК для анализа результатов измерений. Для этого используется RS-485 интерфейс и протокол передачи данных Modbus.

Название параметра

Значение

Система питания прибора:

Встроенный источник, 15-28 В (постоянный ток)

Значение потребляемой мощности:

8 ВА

Величина сопротивления у нагрузки в токовом выходе:

2 кОм и 600 Ом

Рабочие температуры

прибор:

+50С…+500С

датчик:

-250С…+700С

Габаритные размеры:

14,4х7,4х12 см

Монтажные размеры:

13,7х6,8х14 см
