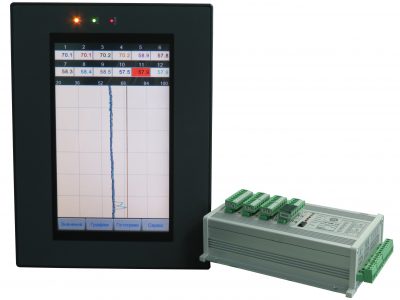

Блок измерения и индикации БИ-ТК

  • Измерение и преобразование электрических сигналов от датчиков температуры (термометров сопротивления – ТС, термопар – ТП), шунтов, а также от датчиков, формирующих унифицированный сигнал постоянного тока.
  • Максимальное количество измерительных входов – 16.
  • Отображение измеряемых величина экране панели оператора в виде таблиц, графиков, гистограмм, мнемосхем.
  • Диагональ панели оператора – 5,6″, 7″, 10″ или 15″.
  • Формирование архива результатов измерений и внештатных ситуаций.
  • Внутренняя память для хранения архива – до 32 Гб.
  • Считывание архива на USB Flash-накопитель или через интерфейс RS-485.
  • Входные и выходные цепи гальванически развязаны между собой.
  • Подключение ТС по трех-, четырехпроводной схеме.
  • Компенсация температуры свободных концов ТП за счет:
    • подключения внешнего датчика;
    • использования встроенного датчика температуры (ДТСК);
    • получение значения температуры от внешнего измерителя по интерфейсу RS‑485.
  • Программируемые унифицированные выходы 0..5, 0..20 или 4..20 мА.
  • Наличие 4-х нормально разомкнутых реле.
  • Увеличение количества аналоговых и дискретных выходных сигналов за счет подключения дополнительных модулей.
  • Тип измерительных входов, количество входов и выходов определяются техзаданием.
  • Задание параметров настройки по интерфейсу RS-485 с помощью ПО, входящего в комплект поставки.

Обозначение при заказе

Блок измерения и индикации БИ-ТК-ХХХ, где

ХХХ – порядковый номер, который присваивается производителем.

В состав БИ входят

  • измерительный(-ые) многоканальный(-ые) преобразователь(-и) ТК-6М;
  • сенсорная панель оператора.

Характеристики

Типы применяемых ТП (ДСТУ 2837-94 / ГОСТ 3044-94)

ТХА(K), ТХК(L),

ТПП(S), ТПР(B)

Типы применяемых ТС (ДСТУ ГОСТ 6651:2014, ГОСТ 6651-59):

  • платиновые (W100=1,3850 и W100=1,3910)
  • медные (W100=1,4260 и W100=1,4280)

50П, 100П, 500П, Гр21*

50М, 100М, Гр23*

Диапазоны входного унифицированного токового сигнала, мА 0..5; 0..20; 4..20
Диапазон сигнала от измерительного шунта, мВ 0..90
Погрешности измерения приведены в описании измерительного преобразователя ТК-6М
Скорость передачи данных, Кбит/с 9,6; 19,2; 38,4; 57,6; 115,2
Напряжение питания =24В
Пыле-влагозащита:
  • измерительного преобразователя ТК-6М
  • панели оператора

IP40
IP65

Рабочий диапазон температур +5°С..+50°С
Габаритные размеры (Ш×В×Д), мм:
  • измерительного преобразователя ТК-6М
  • панели оператора 7″
  • панели оператора10″
  • панели оператора15″

119×62"×250

235×172×53

310×230×54

407×314×49

* – в соответствии с ГОСТ 6651-59
