Программно-аппаратный комплекс ПАК

  • Вывод на блоки выносной индикации БВИ-ТК-2 технологических параметров контролируемого объекта по запросу оператора.
  • Подключение до 32 территориально распределенных наборных полей оператора.
  • Максимальное количество кнопок на наборном поле оператора – 32.
  • По нажатию одной кнопки на наборном поле может выводиться один или несколько технологических параметров на блоки выносной индикации БВИ-ТК-2.
  • Подсветка кнопок в соответствии с выбором оператора.
  • БВИ-ТК-2 оснащен пятиразрядным индикатором зеленого свечения с высотой знака 20 мм.
  • Для хранения технологических параметров контролируемого объекта используется внешняя база данных, установленная на ПК.
  • Обмен данными между отдельными устройствами ПАК, между ПАК и внешней базой данных по интерфейсу RS-485 (протокол Modbus RTU).

Обозначение при заказе

Модуль передачи данных МР-4-ТК.
Блок управления кнопками ПИ-БК-32.
Блок выносной индикации БВИ-ТК-2-ХХХ, где
ХХХ – напряжение питание блока выносной индикации:

«24В» – 24 В постоянного тока;

отсутствует обозначение – 220В переменного тока 50 Гц.

Панель индикации ПИ-2-ТК-ХХ, где
ХХ – количество кнопок панели.

В состав ПАК входят:

  • модуль передачи данных МР-4-ТК;
  • блоки управления кнопками ПИ-БК-32.К одному ПИ-БК-32подключается одно наборное поле, содержащее до 32 кнопок;
  • панели индикации ПИ-2-ТК.Конструктивно панель индикации ПИ-2-ТК может объединять несколько наборных полей и содержать более 32 кнопок;
  • блоки выносной индикации БВИ-ТК-2.

Характеристики

Количество кнопок, не более 1024
Количество блоков выносной индикации, не более 120
Скорость передачи данных, Кбит/с 9,6; 19,2; 38,4; 57,6; 115,2
Пыле-влагозащита:
  • модуля передачи данных МР-4-ТК
  • блока управления кнопками ПИ-БК-32
  • панели индикации ПИ-2-ТК
  • блока выносной индикации БВИ-ТК-2

IP20
IP20
IP65
IP41

Напряжение питания:
  • модуля передачи данных МР-4-ТК
  • блока управления кнопками ПИ-БК-32
  • панели индикации ПИ-2-ТК
  • блока выносной индикации БВИ-ТК-2 в зависимости от исполнения

=(12..32)В/~(10..22)В
=24В
=24В/~24В

~220В 50Гц

=24В

Габаритные размеры (Ш×В×Д), мм:
  • модуля передачи данных МР-4-ТК
  • блока управления кнопками ПИ-БК-32"
  • блока выносной индикации БВИ-ТК-2

36×98×58

53×98×58

144×74×120

Корпус модуля передачи данных МР-4-ТК иблока управления кнопками ПИ-БК-32подустановку на рельс DIN35.

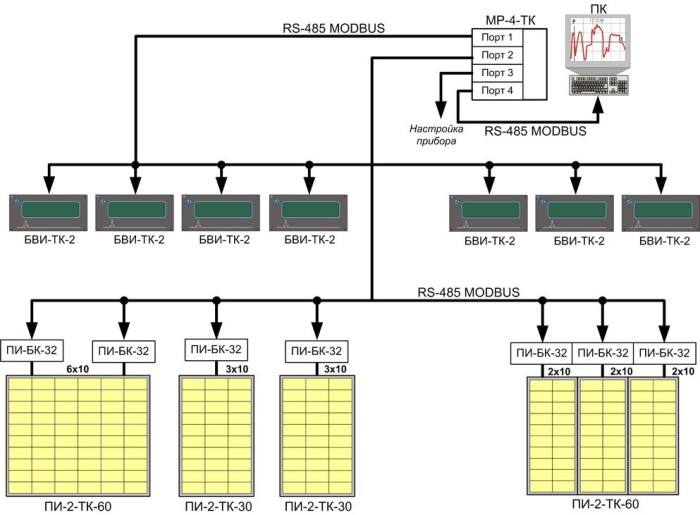

Пример организации системы
