Индикатор влажности ИВМ-16Н

Документация:

47205 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

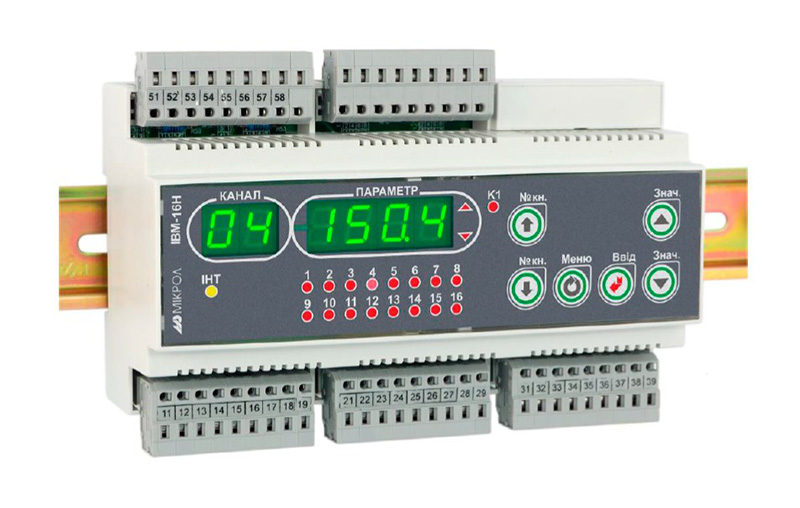

Индикатор ИВМ-16Н представляет собой новый класс современных восьмиканальных индикаторов влажности древесины.

Индикатор позволяет обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикатора ИВМ-16Н является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.

Особенности

Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Индикатор ИВМ-16Н предназначен:

для измерения до 8 контролируемых точек влажности древесины разных пород по методу измерения электропроводности, их обработки, преобразования и отображения текущих значений на встроенном четырехразрядном цифровом дисплее
индикатор оснащен каналом измерения температуры, который может использоваться для термокомпенсации,
индикатор оснащен 6-ю каналами измерения температуры в разных точках сушильной камеры,
индикатор оснащен 2-мя каналами измерения унифицированных сигналов
индикатор формирует выходной дискретный сигнал, который может использоваться в качестве сигнализации или для управления внешним исполнительным механизмом
индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра.

Характеристики

Наименование	Значение
Аналоговые входные сигналы
Количество аналоговых входов	8
Типы входных аналоговых сигналов
- унифицированные	0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом)
- породы дерева	Сосна, Ель, Береза, Бук, Дуб, Граб, Ясень, Тополь, Лиственница
- термопреобразователь сопротивления	ТСМ 50М, ТСМ 100М, ТСМ гр.23, ТСП 50П, ТСП 100П, ТСП гр.21
Период измерения, не более	0,1 сек
Гальваническая изоляция	Выход гальванически изолированы от входов и остальных цепей, напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования	± 0,2%
Цифровая индикация
Точность индикации	± 0,01%
Количество разрядов цифрового индикатора	4
Высота цифр светодиодных индикаторов	10 мм
Дискретные выходные сигналы
Количество дискретных выходов	1
Типы выходов:
- твердотельное реле	до 220В, 8А
Гальваническая развязка дискретных выходов	Выходы гальванически изолированы от других входов и остальных цепей, напряжение гальванической развязки не менее 1500 В
Последовательный интерфейс RS-485
Тип канала	Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков	32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети	1200 метров
Количество активных передатчиков	1 (только один передатчик активный)
Максимальное количество узлов в сети	250 с учетом магистральных усилителей
Вид кабеля	витая пара, экранированная витая пара
Гальваническая развязка	интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи	Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока	от 100В до 242В, (50 ± 1) Гц
• постоянного тока	от 18В до 36В
Потребляемая мощность от сети переменного тока, не более:	не более 4,4 ВА
Ток потребления по питанию 24В, не более:	не более 300 мА
Корпус. Условия эксплуатации
Тип корпуса	Корпус для утопленного щитового монтажа, IP30

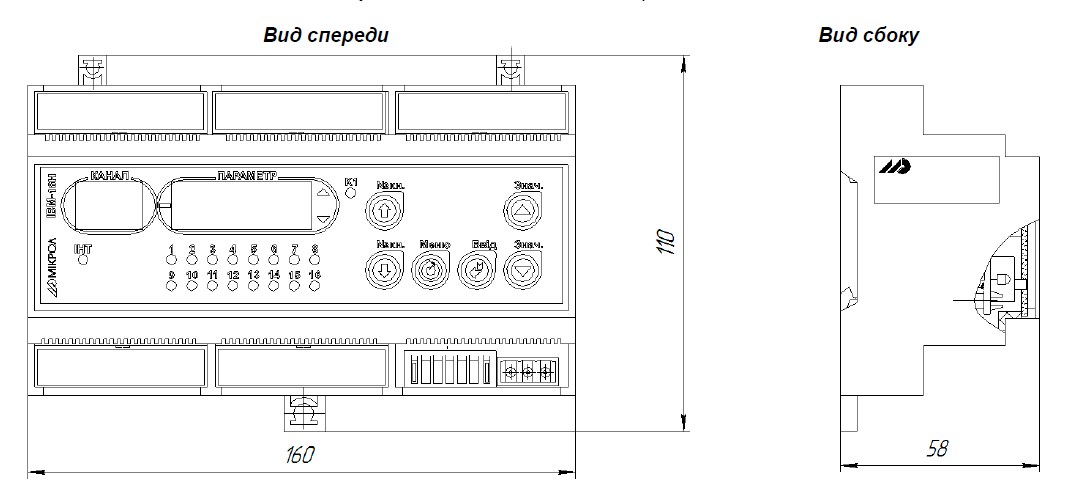

Корпус (ВхШхГ):	110 х 160 х 58 мм
Монтажная глубина	63 мм
Масса блока, не более	500 г
Температура окружающей среды	от -40°С до +70°С
Атмосферное давление	от 85 до 106,7 кПа
Вибрация с частотой / амплитудой	до 60Гц / до 0,1мм
