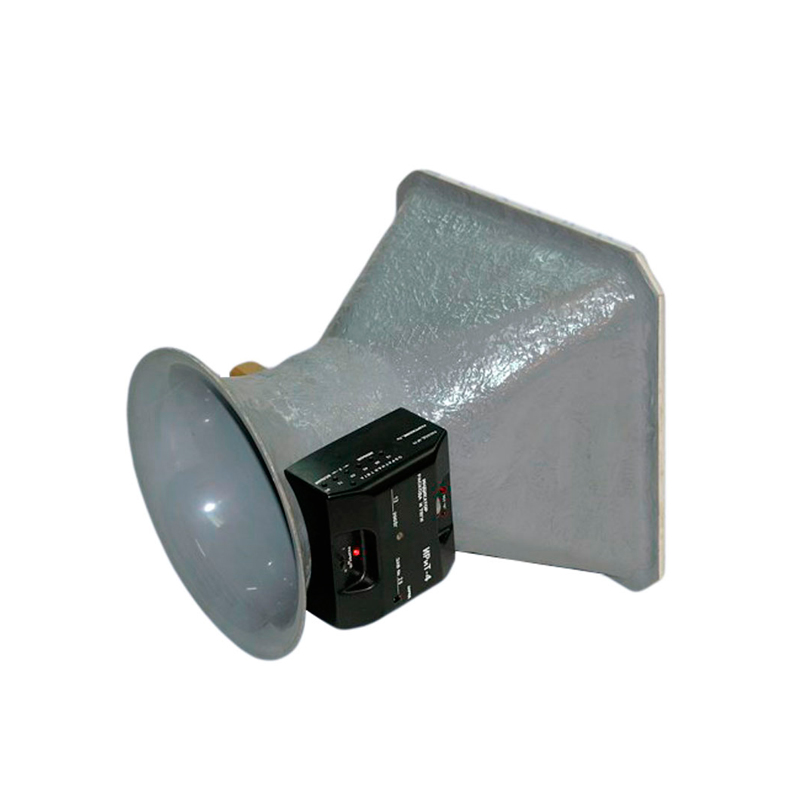

Индикатор расхода и тяги ИРиТ-4

Average: 9 (1 vote)

Индикатор расхода и тяги ИРиТ-4 предназначен для для контроля расхода воздуха в вентиляционных каналах жилых домов, а также разрежения (тяги) в дымовых каналах.

Устройство и принцип действия

В индикаторе ИРиТ-4 использован принцип измерения скорости потока воздуха в измерительном канале прибора и ее связь с расходом через заданное сечение в вентиляционном канале и разрежением в дымоходе.

Расход воздуха Q через систему вентиляции в бытовом помещении может быть определен путем измерения скорости в центре канала известного сечения, зависящий от индивидуальных особенностей этого канала и однозначно связанной с расходом воздуха через него. Связь скорости с расходом определяется при градуировке прибора по задаваемому калибровочному расходу.

Технически измерение расхода осуществлено путем установки на вентиляционное отверстие в бытовом помещении короткого канала квадратного поперечного сечения с установленным в его центре датчиком скорости.

Эксплуатация

Индикатор ИРиТ-4 сохраняет работоспособность при:

  • температуре окружающей среды от +10 до +35°С,
  • относительной влажности воздуха до 65% при +20°С,
  • атмосферном давлении от 95,9 до 106,7 кПА
Технические характеристики
Параметр Значение
Количество диапазонов индикации расхода воздуха через вентиляционный канал 6 шт.
Уровни индикации, определяющие диапазоны измеряемого расхода воздуха, м3/час:
  • 1-й уровень «15»
  • 2-й уровень «30»
  • 3-й уровень «45»
  • 4-й уровень «60»
  • 5-й уровень «75»
  • 6-й уровень «90»
более 15 до 30
более 30 до 45
более 45 до 60
более 60 до 75
более 75 до 90
более 90
Предел допускаемой основной относительной погрешности порога срабатывания индикации на уровнях, %:
  • 4 - 6 уровни
  • 1 - 3 уровни
+ 20
± 20
Количество уровней индикации разрежения 6 шт.
Индицируемые значения разрежения, Па:
  • 1, 2, 3 уровни
  • 4 уровень
  • 5, 6 уровни
меньше 2
не менее 2
больше 2
Предел допускаемой основной погрешности порога срабатывания индикации на 4-м уровне + 0,9 Па
Время подготовки к работе, не более 2 мин.
Питание прибора - два аккумулятора 1,2 В или гальванических элемента 1, 5 В типоразмера АА
Габаритные размеры, не более 300 х 300 х 300 мм
Масса, не более 2 кг

В стандартный набор поставки индикатора ИРиТ-4 входит:

  • Сетевой блок для зарядки аккумуляторной батареи - 1 шт.
  • Руководство по эксплуатации - 1 экз.
