Альфа-индикатор зондовый тип АИЗ

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор зондовых Альфа предназначен для визуального контроля за текущей концентрацией остаточного кислорода в дымовых газах для систем оптимизации и контроля процессов горения таких установок, как:

  • отопительные,паровые,битумоварочные котлы;
  •  теплогенераторы;
  • хлебопекарные, кондитерские печи;
  • зерносушилки и другие тепловые агрегаты работающие на газовом топливе.

Конструкция

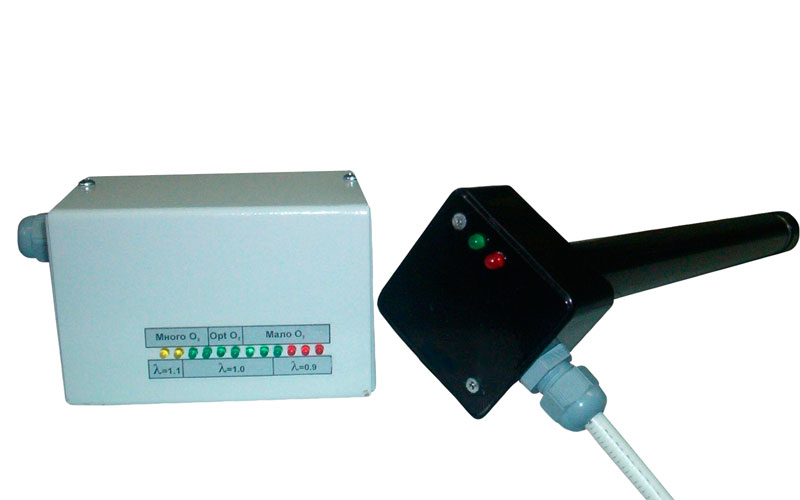

Альфа – индикатор зондовый представляет собой систему, которая состоит из блока светодиодной индикации и измерительного зонда (кислородный датчик). Блок индикации получает сигнал от датчика кислорода расположенного в измерительном зонде и индицирует результат измерения коэффициента избытка воздуха - а (греческая буква Альфа) на линейке светодиодов.

Технические характеристики

Питание блока светодиодной индикации и измерительного зонда

от сетевого источника питания или от другого источника, обеспечивающего постоянное напряжение плюс (12 +2/-1)В

Потребляемая мощность измерительного зонда от источника постоянного напряжения, Вт,

не более 18

Электропитание сетевого источника питания

от сети переменного тока напряжением (220 ± 22) В и частотой (50 ±1) Гц

Выходной сигнал измерительного зонда, В

от + 0,1 до 1,0

Отклик, с, (задержка по времени индикации) для 50% ступенчатого возмущения,

от 0,1 до 0,3

Общее время подготовки к измерениям, с

не более 120,0

Диапазон измерения параметра а - альфа

от 0,68 до 1,32

Пределы допускаемой основной относительной погрешности, %,

3

Индикация результатов измерений

светодиодная

Длина соединительного кабеля, м

не более 3,5

Температура окружающего воздуха при относительной влажности до 80 %, °С

  • блока индикации

от 5 до 50

  • коробки измерительного зонда

от 5 до 70

Условия в точке измерения

  • температура среды, °С

от 50 до 250

  • скорость потока, м/с

не более 15

  • давление, Па

не более ± 500

Масса, кг

  • блока индикации

не более 0,2

  • измерительного зонда

не более 1

Габаритные размеры, мм

  • блока индикации

не более 110 х 65 х 40

  • измерительного зонда

не более измерительного зонда, 150 х 150 х 500 в т.ч., длина погружной части измерительного зонда - от 150 до 500 мм
