Индикатор тока ИЦ402

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор постоянного тока ИЦ402 предназначен для измерения постоянного тока при подаче на вход напряжения с внешнего шунта.

Основные особенности

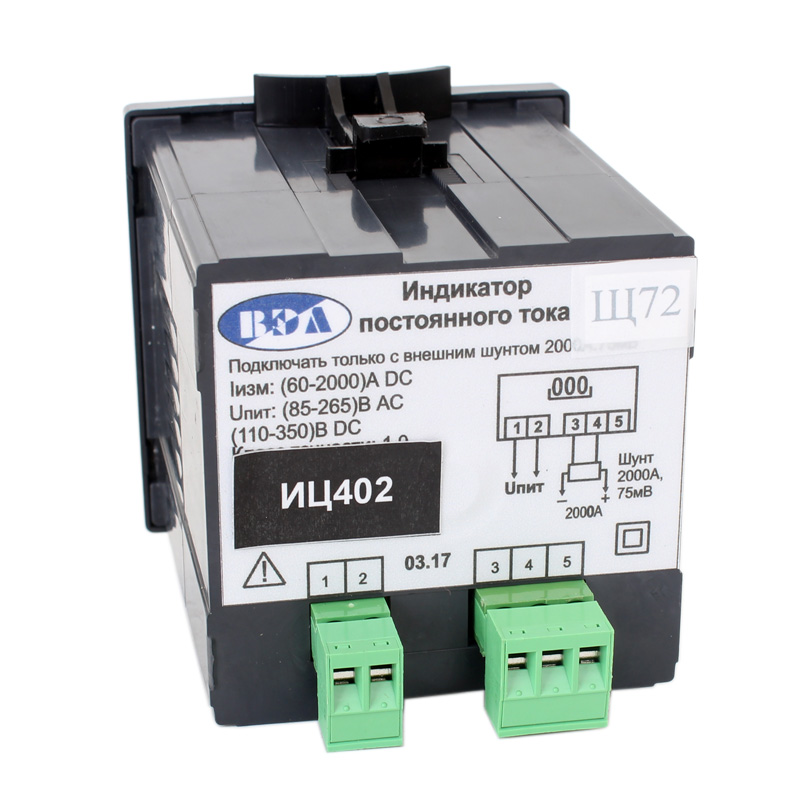

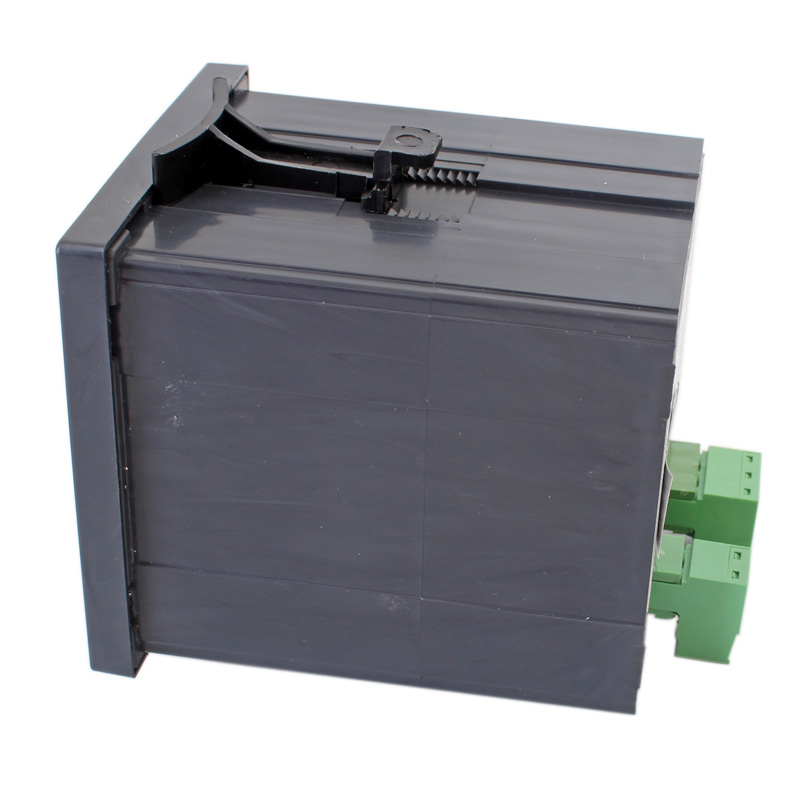

  • Индикатор изготовлен в корпусе, предназначенном для установки на щит, с задним подсоединением подводящих проводов с помощью клеммников.
  • Индикация тока с помощью трех (четырех) разрядных цифровых индикаторов.
  • Питание от сети постоянного или переменного тока.
  • Среднеквадратичные значения тока определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
  • Возможность измерения тока в широком диапазоне частот - от постоянного тока до 400 Гц, а также действующего (эффективного) значения тока произвольной формы в указанном диапазоне частот.

Характеристики

Технические характеристики

Параметр

Значение

Индикатор с внешним шунтом обеспечивает измерение постоянного тока положительной и отрицательной полярности с номинальным током из ряда

10; 15; 20; 30; 50; 75; 100; 200; 300; 500; 750; 1000; 2000; 3000; 5000; 7500; 10000; 15000 А

Пределы допускаемой основной погрешности

±1%

Пределы допустимой дополнительной погрешности измерения от изменения температуры на каждый 10°C

±0,2%

Номинальное напряжение, подаваемое на измерительный вход

±75 мВ

Диапазон напряжений питания:

переменного тока частотой 50 - 60 Гц

85 … 265 В

постоянного тока

60 … 350 В

Потребляемая мощность

не более 2 Вт

Допустимое напряжение между входом питания и входом измерения

1000 В

Диапазон рабочих температур

от -40 до +55°C

Степень защиты в соответствии с EN 60529/IEC 529:

корпуса

IP40

разъема

IP20

Габаритные размеры

72 x 72 x 97 мм

Размер установочного отверстия

68 x 68 мм

Вес

150 г

хема подключения индикатора тока ИЦ402

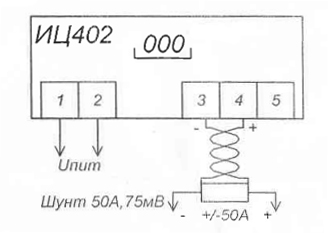

Схема подключения индикатора тока ИЦ402

Комплектация

Комплект поставки

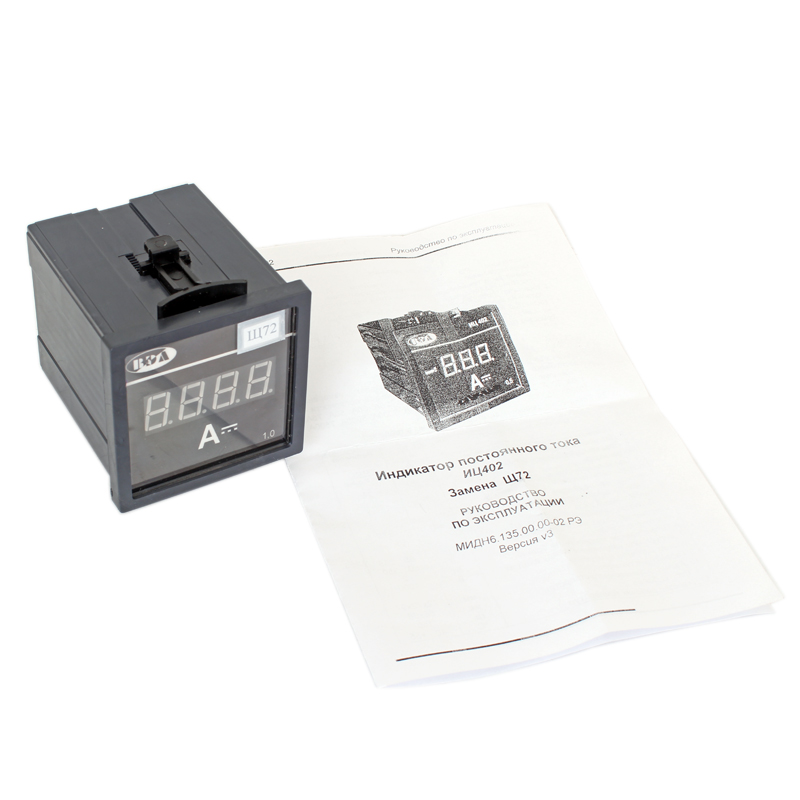

  1. Измеритель-амперметр щитовой с цифровой индикацией ИЦ402 - 1 шт.
  2. Руководство по эксплуатации - 1 экз. (допускается одно на партию индикаторов).

Обозначение для заказа

ИЦ402 - Х1 - Х2 - Х3 - Х4 - Х5 - Х6, где:

  • Х1 - количество значащих разрядов индикатора: 3; 4.
  • Х2 - индикатор полярности:
    • не указывается - без индикации;
    • +/- - с индикацией.
  • Х3 - номинальное значение и вид (AC, DC) измеряемой величины;
  • Х4 - номинальное значение тока, подаваемого на измерительный вход при использовании трансформатора тока или внешнего шунта;
  • Х5 - основная приведенная погрешность;
  • Х6 - цвет свечения.

Пример обозначения: ИЦ402.3,+/-.50А DC.75мВ.0,5 - индикатор тока с 3-мя значащими разрядами, с индикацией полярности, для измерения постоянного тока с использованием внешнего шунта 50А/75мВ, основная приведенная погрешность 0,5%.
