Индикатор часового типа ИЧ с ценой деления 0,01 мм предназначен для измерения линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей. Применяется в машиностроении и других отраслях промышленности.

Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150-69. Пример обозначения при заказе индикатора часового типа с диапазоном измерений 0-5 мм ценой деления 0,01 мм и класса точности 0: Индикатор ИЧ-05-0,01 кл.т. 0 ТУ У 33.2-30291682-006:2010.

Конструкция

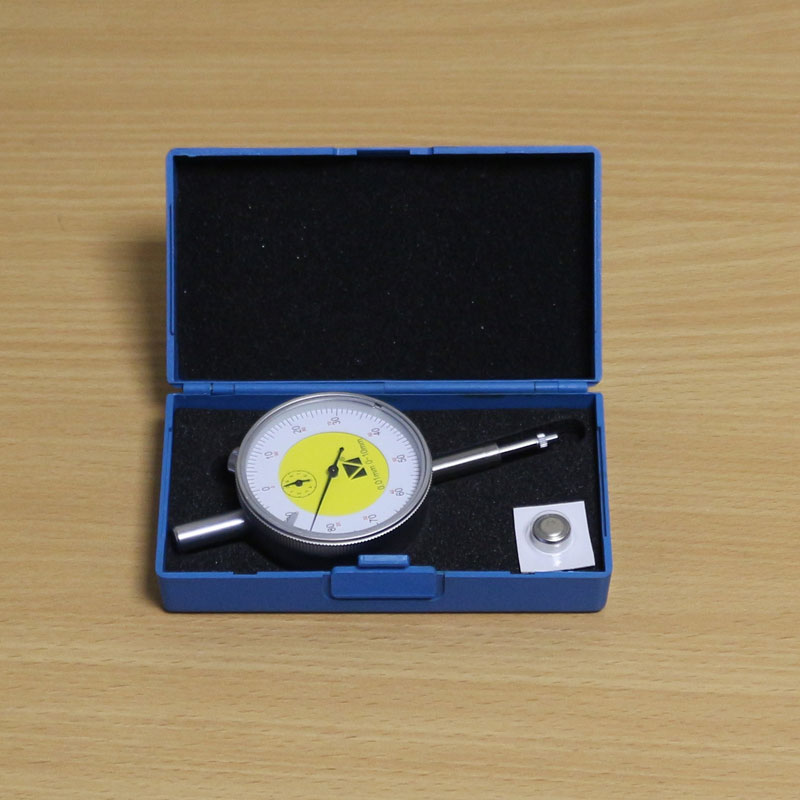

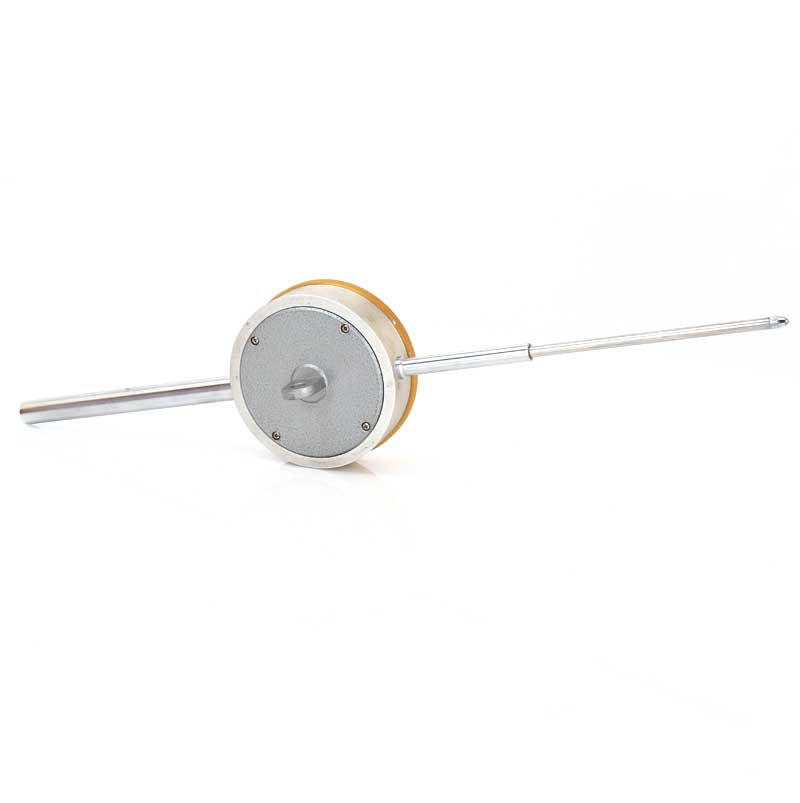

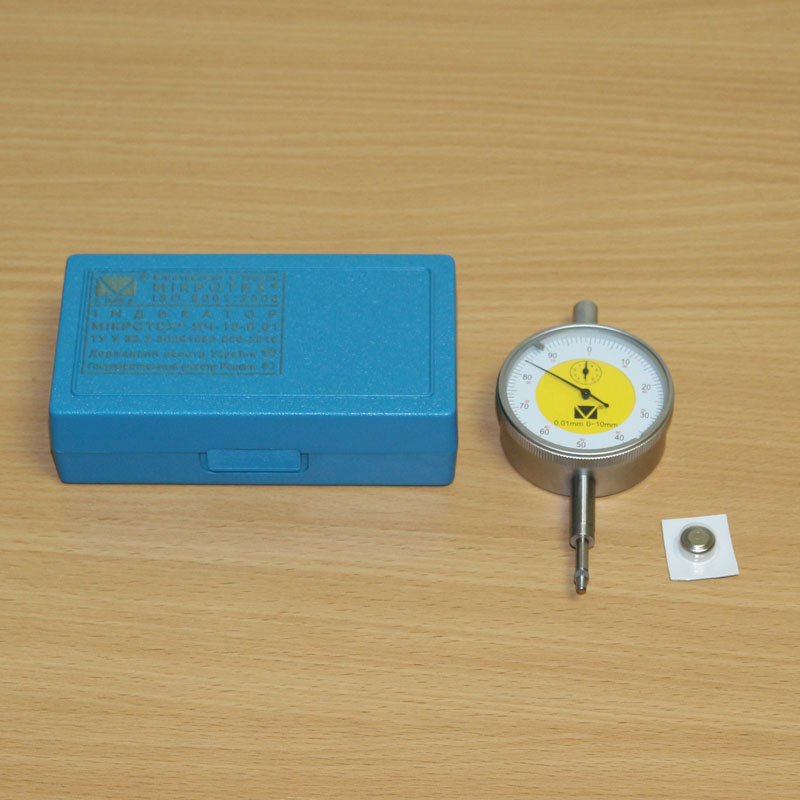

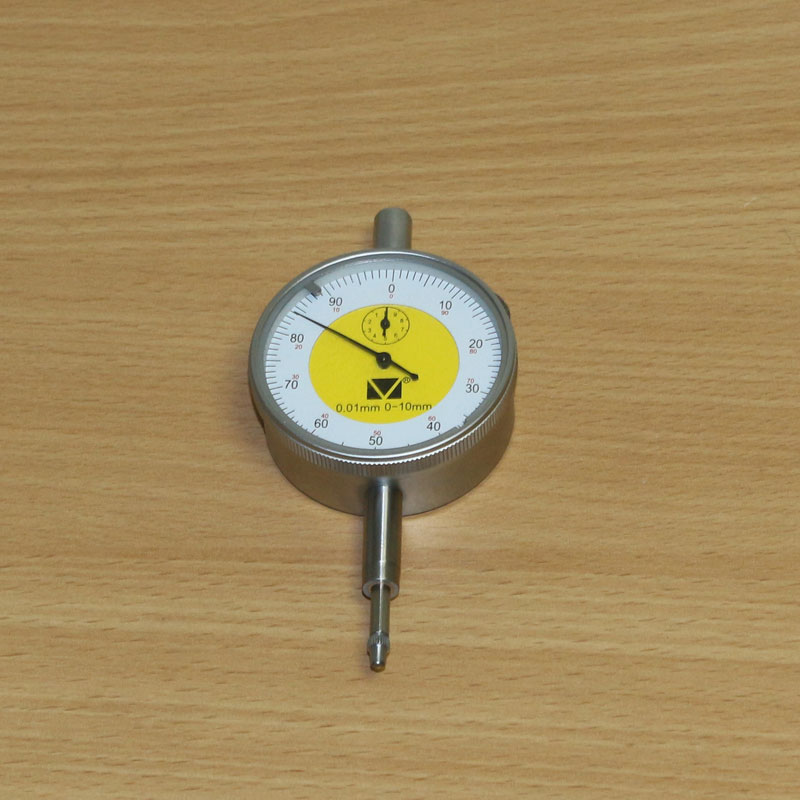

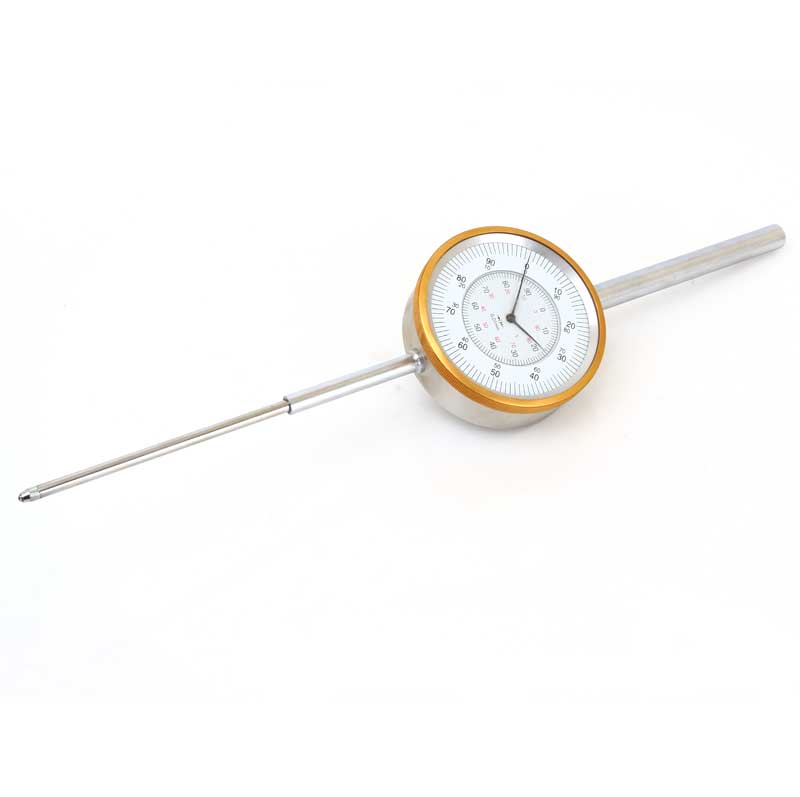

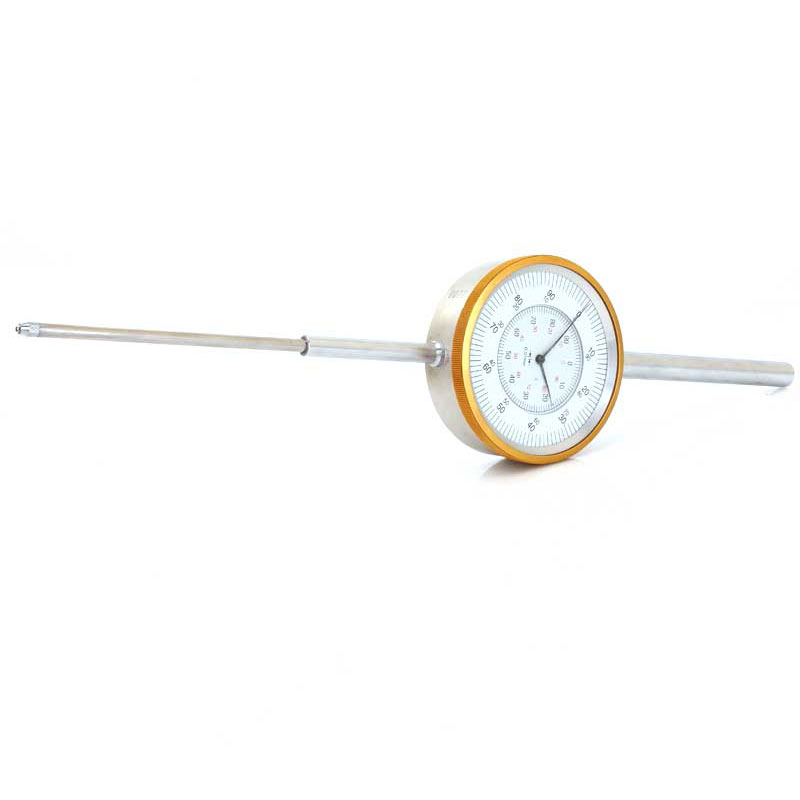

Индикаторы представляют из себя цилиндрический корпус со встроенным часовым механизмом, круговой шкалой внутри ободка и двумя втулками, расположенными в диаметральной плоскости корпуса, служащими направляющими для измерительного стержня, который передает измеряемое значение параметра через часовой механизм стрелке.

По положению стрелки относительно шкалы производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка. Нижняя втулка (гильза) служит присоединительным элементом для установки индикатора в стойки, штативы и другие устройства.

Модификации

Класс 0:

  1. ИЧ-03
  2. ИЧ-05
  3. ИЧ-10
  4. ИЧ-30
  5. ИЧ-50
  6. ИЧ-100

Класс 1:

  1. ИЧ-03
  2. ИЧ-05
  3. ИЧ-10
  4. ИЧ-30
  5. ИЧ-50
  6. ИЧ-100
Выпускаемый тип индикаторов часового типа Измеряемый диапазон Прилагаемое усилие Значение ошибки
Класс 0 ИЧ-03 0 мм – 3 мм 1,50 Н 0,0012 см
ИЧ-05 0 мм – 5 мм 1,50 Н 0,0012 см
ИЧ-10 0 мм – 10 мм 1,50 Н 0,0015 см
ИЧ-30 0 мм – 30 мм 3,00 Н 0,0025 см
ИЧ-50 0 мм – 50 мм 3,00 Н 0,0035 см
ИЧ-100 0 мм – 100 мм 5,00 Н 0,004 см
Класс 1 ИЧ-03 0 мм – 3 мм 1,50 Н 0,0016 см
ИЧ-05 0 мм – 5 мм 1,50 Н 0,0016 см
ИЧ-10 0 мм – 10 мм 1,50 Н 0,002 см
ИЧ-30 0 мм – 30 мм 3,00 Н 0,003 см
ИЧ-50 0 мм – 50 мм 3,00 Н 0,004 см
ИЧ-100 0 мм – 100 мм 5,00 Н 0,005 см

Габаритные размеры индикаторов ИЧ

  • ИЧ-03 - 139 х 19 х 29 х 8 миллиметров.
  • ИЧ-05 - 139 х 19 х 29 х 8 миллиметров.
  • ИЧ-10 - 139 х 19 х 29 х 8 миллиметров.
  • ИЧ-30 - 223 х 59,5 х 44 х 8 миллиметров.
  • ИЧ-50 - 223 х 59,5 х 44 х 8 миллиметров.
  • ИЧ-100 - 385 х 109,5 х 95 х 8 миллиметров.
