Устройство индикации Ф5291

Устройство цифровой индикации Ф5291 является электронным аппаратом для контроля перемещения (линейного, углового) и визуализации его параметров.

Назначение устройства Ф5291

УЦИ Ф5291 применяется ля контроля механических параметров в различных промышленных и производственных машинах, в то числе, в станках.

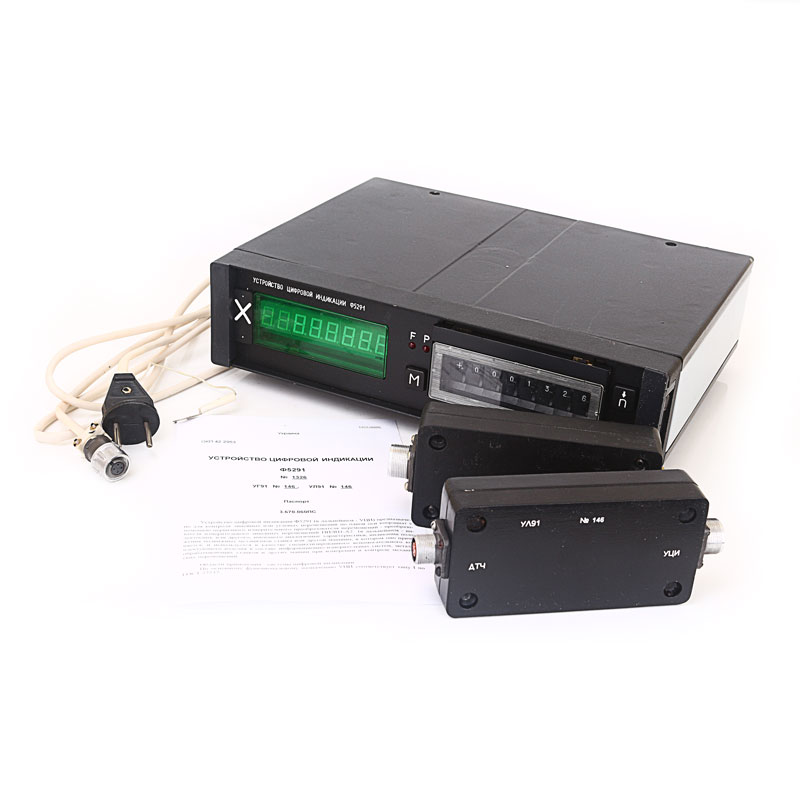

Устройство цифровой индикации имеет прямоугольный корпус, на лицевой панели которого располагаются:

  • Цифровой дисплей,
  • Программный переключатель,
  • Управляющие клавиши,
  • Точечные светодиодные индикаторы.

Индикатор «F» светится при автоматической записи координатных параметров опорной точки.

Индикатор «P» светится при восстановлении координатных параметров опорной точки.

Управляющая клавиша «M» обеспечивает переключение между режимами восстановления и автоматической записи координатных параметров опорной точки.

Управляющая клавиша «Ввод» обеспечивает задание величины начального отсчета.

Управляющая клавиша «Сброс» обеспечивает обнуление величины начального отсчета.

Конструкция

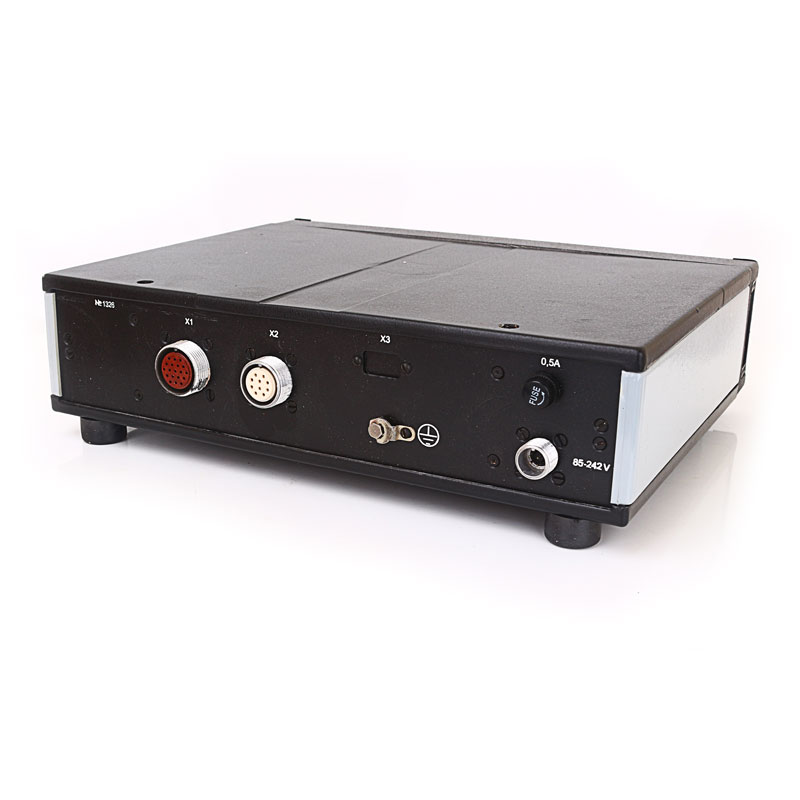

На тыльной панели корпуса расположены:

  1. Соединители,
  2. Крепление заземления,
  3. Держатель предохранителя.
  • Соединителем «Х1» подключаются внешние исполнительные устройства.
  • Соединителем «Х2» подключается усилитель УГ91 или УЛ91.
  • Соединителем «Х3» подключаются внешние устройства посредством интерфейса стандарта RS232C.

Схема устройства содержит:

  • Узел измерения перемещений,
  • Модуль микропроцессорного контроллера,
  • Интерфейсный блок (клавиатура, дисплей, rs232c),
  • Узел электропитания,
  • Узел формирования входных/выходных управляющих сигналов.

Полное название

Устройство цифровой индикации Ф5291

Измерительные диапазоны

-9999999÷+9999999

0.00.00÷359.59.59

0÷359

0.00÷359.99

0.000÷359.999

Коэффициент импульсного масштабирования

100/200/400/500/800

(1/2/4/8)тыс.

Нижний предел коэффициента масштабирования импульсов индуктосина

0,000001

Верхний предел коэффициента масштабирования импульсов индуктосина

9,999999

Мощность потребления

<15 целых Ватт

Стойкость к механическим нагрузкам

М8

Климатическое исполнение

УХЛ4

Длительность установления рабочего режима

5 минут

Питающее переменное (49÷61) Гц напряжение

(85÷242) Вольт

Коммутируемый ток

(1÷1000) мА

Коммутируемое напряжение

(5÷30) В

Степень герметичности

IP43

Рабочий температурный интервал

(+1÷+40) °C

Допустимая внешняя влажность

<80% при +25°C

Срок службы

>14,1 лет

Размеры

95х265х325 мм

масса

3 кг 500 грамм
