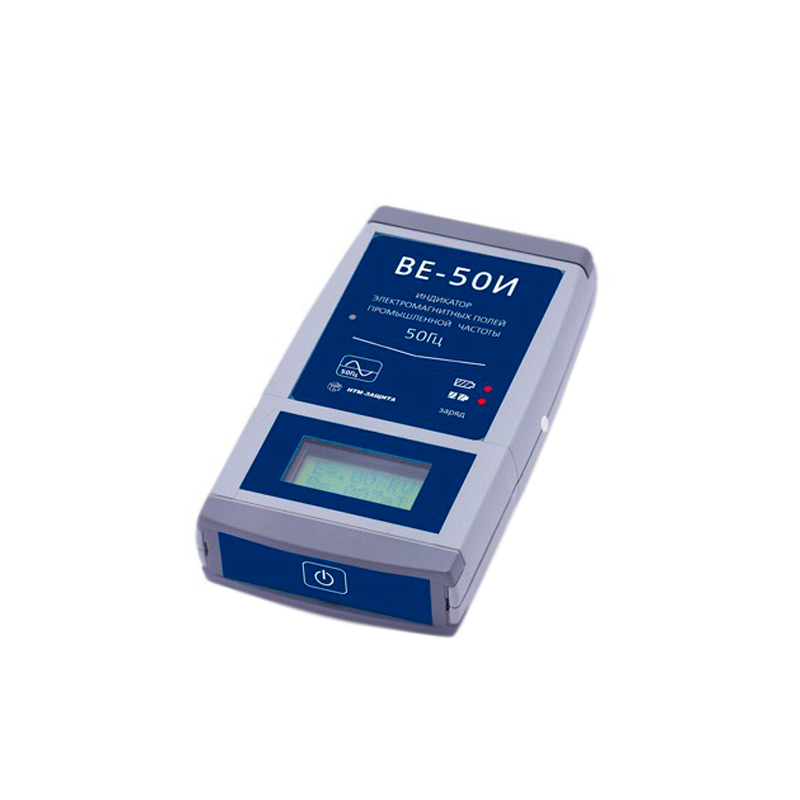

Индикатор уровня электромагнитного поля ВЕ-50И

Average: 9 (1 vote)

Индикатор уровня электромагнитного поля ВЕ-50И предназначен для измерения эффективных значений индукции магнитного поля (эллиптически поляризо-ванного) и напряженности электрического поля промышленной частоты 50 Гц.

Область применения

Индикаторы уровня электромагнитного поля используется для контроля электромагнитной безопасности промышленных электроустановок при проведении комплексного санитарно-гигиенического обследования жилых и производственных помещений и рабочих мест.

Устройство и принцип действия

Работа индикатора состоит в преобразовании колебаний магнитного поля в колебания электрического напряжения, частотной фильтрации и усилении этих колебаний с последующей оцифровкой и численным анализом результатов.

Конструктивно измеритель ВЕ-50И  состоит из датчика плотности потока индукции магнитного поля, датчика напряженности электрического поля, блока операционных усилителей, блока процессорной обработки результатов измерения, жидкокристаллического дисплея для отображения измеренных величин, батареи питания и блока зарядки.

Диапазон частот: от 45 до 55 Гц
Диапазон измеряемых эффективных значений индукции магнитного поля: от 0,01 до 5 мТл
Диапазон напряженности электрического поля:

от 0,05 до 50 кВ/м

индукции магнитного поля: 20 %
напряженности электрического поля: 20%
Время непрерывной работы без подзарядки аккумуляторной батареи: 8 ч
Масса: 0,2 кг
Габаритные размеры индикатора: 130х75х26 мм
Полный средний срок службы: 6 лет
