Описание
Индикатор тахометрический ТИ-ТК представляет собой устройство, используемое для выполнения непрерывного мониторинга и визуализации величины частоты, с численным значением вращения ротора или вала в произвольно выбранном механизме.
Особенности индикатора ТИ-ТК
Предложенный индикатор позволяет получать от индукционных датчиков сигналы, которые преобразуются и отображаются, как цифровое значение на экране (дисплее) этого индикатора. Для визуализации значений используется светодиодный 4-разрядый индикатор, который позволяет высвечивать в зеленом цвете цифры с высотой 14 мм. Кроме цифрового индикатора используется еще и 20-сегментный индикатор линейного типа.
Для управления прибором и его настройкой используется переносной пульт. Также прибор может конфигурироваться при помощи ПК через RS-485 порт при привлечении к работе протокола Modbus.

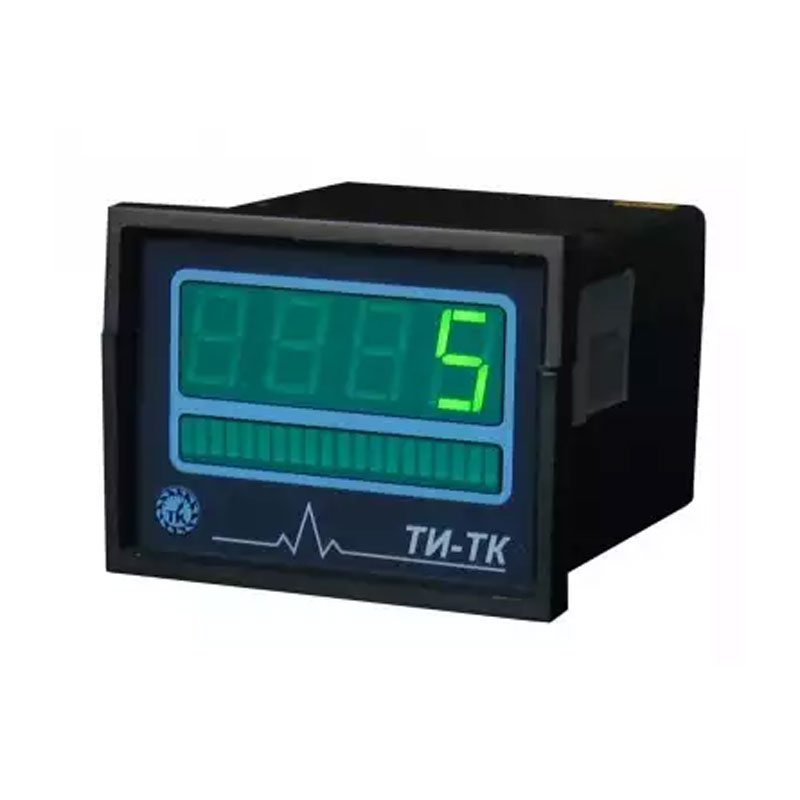

Прибор реализован в виде узла корпусного типа с информационной лицевой панелью, куда были выведены индикатор цифрового вида и индикатор линейного вида.
Характеристики
|
Число меток для измерений (количество): |
минимум 1, максимум 130 |
|
Промежуток температуры (рекомендация по работе): |
от +50С до +500С |
|
Защищенность прибора: |
IP40 |
|
Мощность, потребляемая устройством: |
3 ВА |
|
Габариты корпуса (ШхВхД): |
72х55х84 мм |
|
Монтажные размеры |
|
|
для щитового выреза: |
67,5х49,5 мм |
|
для монтажной глубины: |
110 мм |
