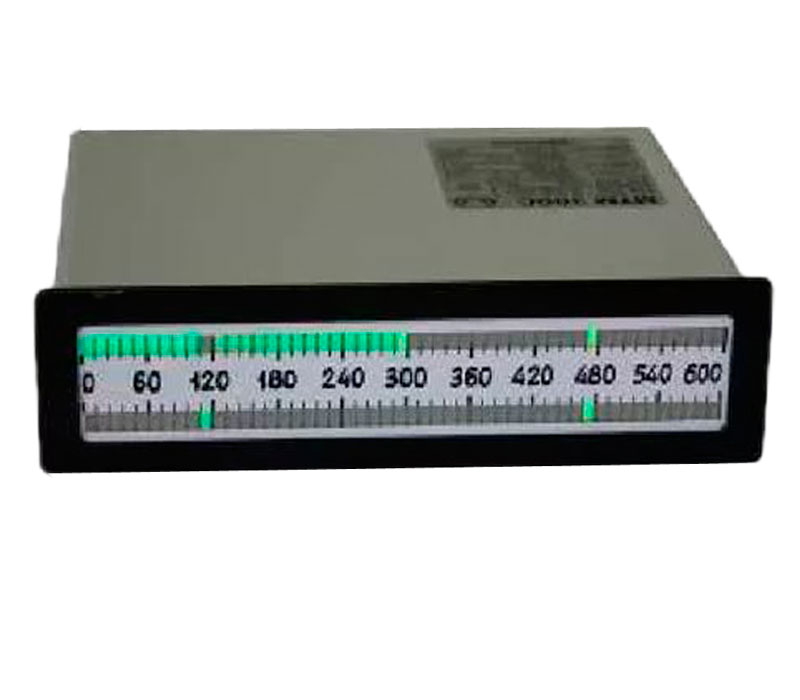

Индикатор технологический МТМ-300

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор МТМ-300 предназначен для отображения на линейном светодиодном индикаторе (цвет свечения зеленый) значений параметров, заданных сигналами постоянного тока 0...5 мА, 0...20 мА, 4...20 мА по двум гальванически развязанным каналам.

Основные функции

  • количество каналов индикации - 2
  • входные сигналы 0...5 мА, 0...20 мА, 4...20 мА по двум каналам в любом сочетании (устанавливается потребителем)
  • НСХ - линейная или извлечение квадратного корня (устанавливается потребителем)
  • гальваническое разделение входных цепей, цепей питания и сигнализации
  • гальваническое разделение входных цепей между собой
  • шкальная индикация измеряемого параметра и значений уставок
  • двухпозиционная сигнализация достижения технологическим параметром уставок верхнего и (или) нижнего уровней
  • программирование значений уставок с задней панели прибора.

Конструкция и принцип работы

Конструктивно индикаторы выполнены в литом пластмассовом корпусе, предназначенном для щитового монтажа. Корпус состоит из двух крышек, которые соединены между собой винтами.

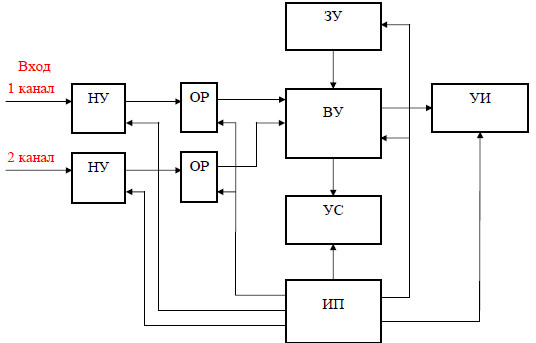

Структурная схема индикаторов МТМ-300

рис. 1 - Структурная схема индикаторов, где:

  • НУ – нормирующий усилитель;
  • ОР – опторазвязка;
  • ЗУ – задающее устройст-во;
  • ВУ – вычислительное устройство;
  • УС – устройство сигнализации;
  • УИ – устрой-ство индикации;
  • ИП – источник питания.

Характеристики

Технические характеристики

Напряжение питания:

DC 24 В +10% -10%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

5 Вт

Диапазон рабочих температур

+5...+50 °С

Разрешающая способность индикатора

2%

Коммутационная способность выходов реле МТМ310-С

250 В / 1 А

Максимальная коммутируемая мощность МТМ310-С

60 Вт пост. тока
125 ВА ~ тока

Входное сопротивление, для входных токовых сигналов, не более:



0...5 мА

200 Ом

0...20 мА, 4...20 мА

50 Ом

Степень защиты корпуса

IP20

Масса, не более

0,5 кг

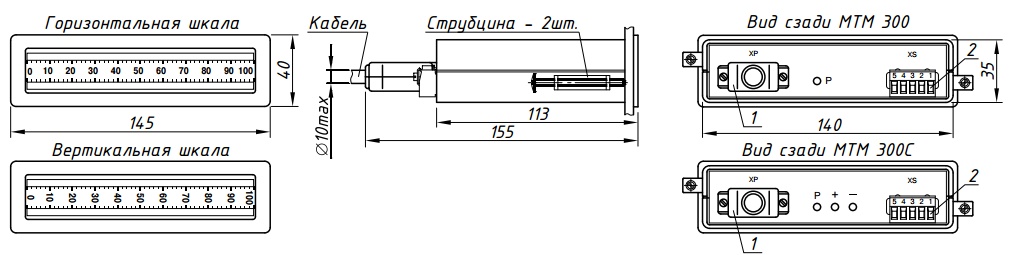

Габаритные размеры индикаторов МТМ-300

рис. 2 – Габаритные размеры, где:

  • 1 - Розетка DB-15F «под пайку»;
  • 2 - Клеммник «под винт» сечение провода Smax=2,5 мм.

Модификации

Исполнения

Шифр

Выход "сухой контакт"

Монтаж

МТМ300

нет

Щитовой

МТМ300-С

есть

Щитовой
