Индикатор уровней водных продуктов ИУВ-1 относится к измерительной аппаратуре, позволяющей определять уровень воды в исследуемом резервуаре. При помощи предложенного устройства можно получать информационные данные о присутствии или не присутствии водного раствора на определенном уровне, который задается посредством расположения чувствительного элемента на требуемой высоте.

Устройство ИУВ-1 может применяться на любых предприятиях, где требуется определение уровня воды.

Преимущество индикатора ИУВ-1

  • Простое управление и техническое обслуживание;
  • Высокая надежность и защита измерительного блока и чувствительного датчика;
  • Возможность применения элемента с чувствительным концом в зоне, которая имеет первый класс по взрывоопасности;
  • Возможность визуальной сигнализации при обрыве коммутационной линии связи между чувствительным элементом и блоком обработки сигналов.

Особенности конструкции

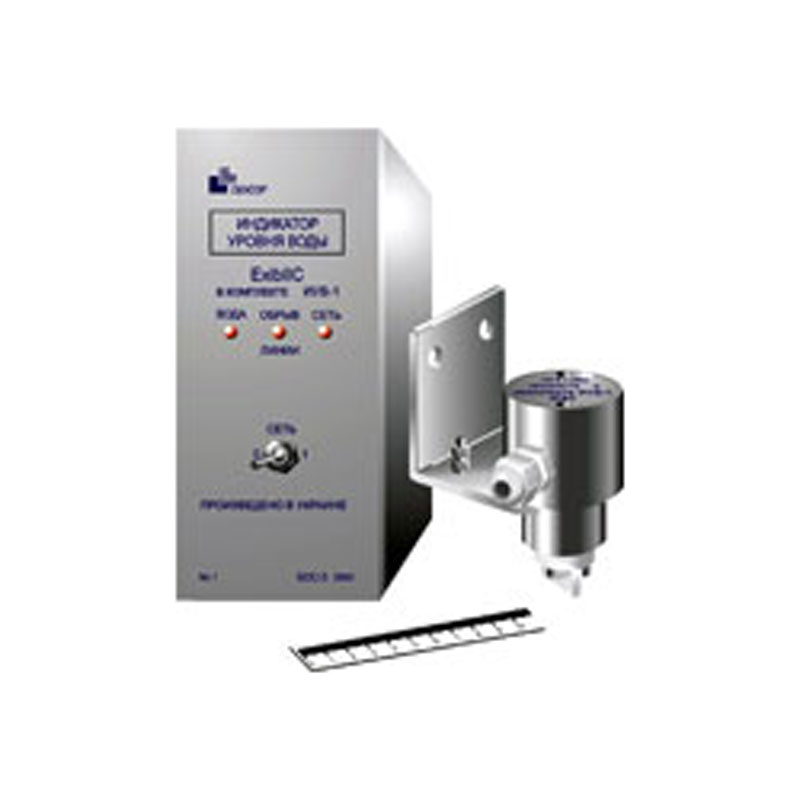

Индикатор ИУВ-1 состоит из двух узлов – чувствительного датчика, который реагирует на присутствие воды и блока по обработке сигналов, поступивших от датчика. Датчик выполнен в защищенном корпусе, который позволит устанавливать его во взрывоопасной зоне. Степень его защиты от внешних воздействий отвечает уровню IP67, а по взрывозащите уровню 1ExdibllCT6 Х. Блок обработки сигналов реализован в виде цельного узла с металлическим корпусом, на передней панели которого расположены сигнальные диоды и тумблер включения. Степень защиты этого блока от пыле и влагопроницаемости составляет IP30.

Параметры

Характеристики

Сигнал индикации, управления:

наличие воды:

Световой вариант;

обрыв в линии со связью, которая организована от блока до чувствительного элемента: релейный вариант

Временной интервал срабатывания:

менее 10 cекунд

Электролитическая зависимость в среде контроля имеет промежуток данных:

минимум 0,01 См, максимум 100 См на метр

Температурный диапазон (воздух и вода под контролем):

Выше нуля, но ниже 40 градусов.

Предел эпизодического замер уровня воды:

от 0 м до 0,5 метра

Длина коммутационной линии, которую можно образовать:

300 метров

Используемая система питающего элемента:

~220 В; 50 Гц

Потребляемое численное значение мощности нашим устройством:

Вольт-Ампер 4,3

Габаритные параметры и весовое значение:

измерительный блок:

17,6 х 7,6 х 19,5 см / 2 500 грамм

чувствительный элемент:

19 х 7 х 7 см / 450 грамм

  • Блок для обработки сигналов БОС-3;
  • Чувствительный элемент;
  • ЗИП-комплект;
  • Эксплуатационное руководство;
  • Техпаспорт;
  • Упаковка.
