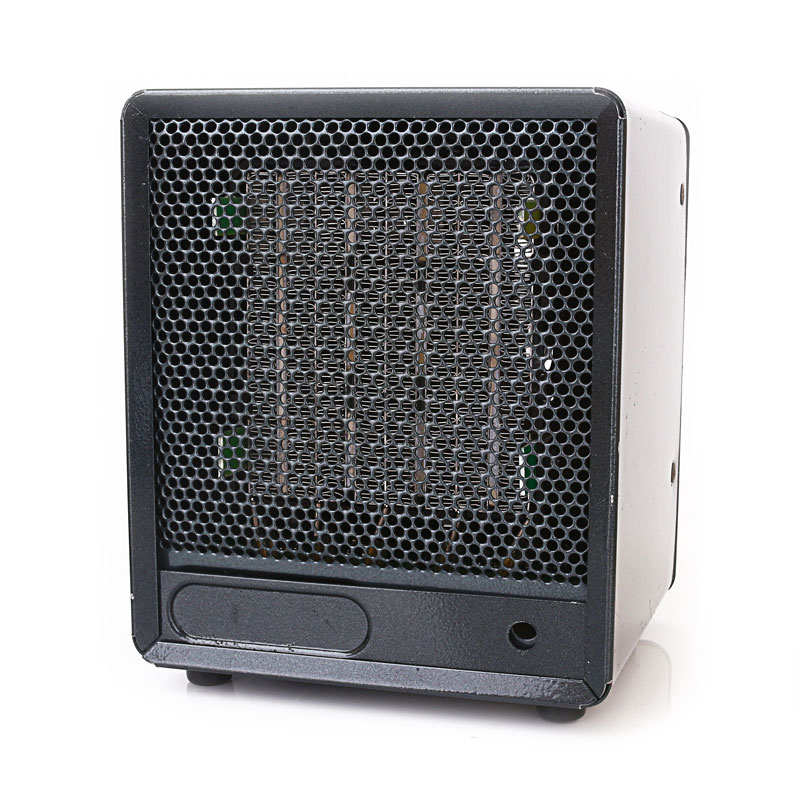

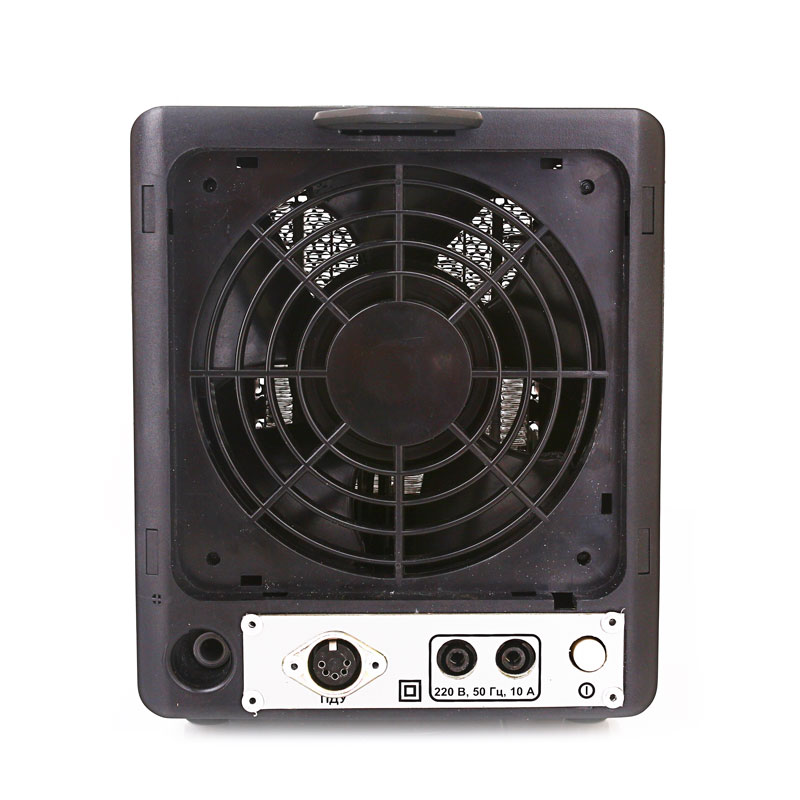

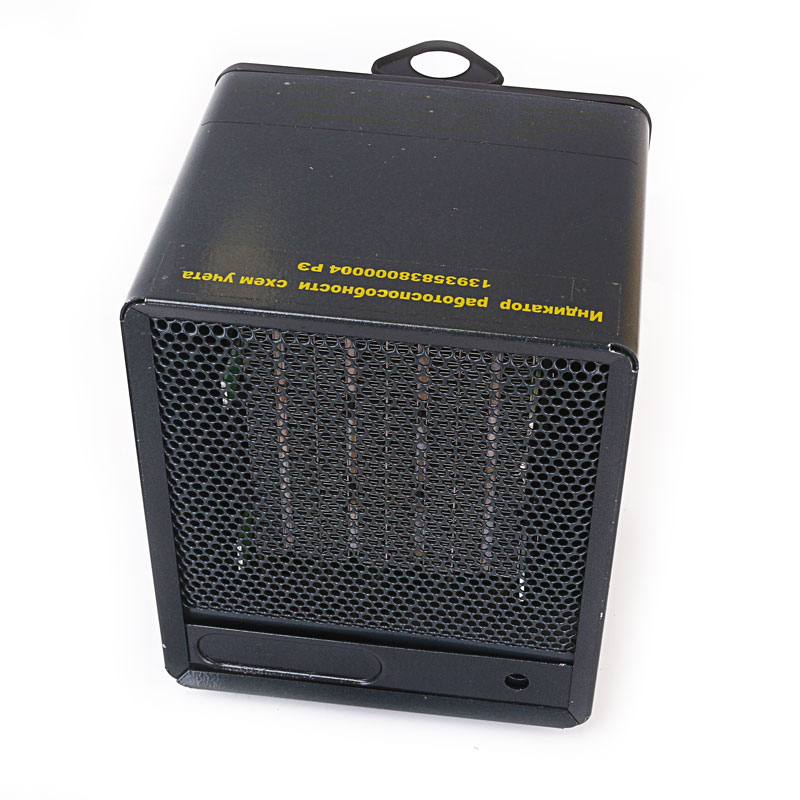

Индикатор 13935838.000004РЭ (000004-01РЭ)

Существует масса различных устройств, позволяющих провести оперативную диагностику электрических сетей и с минимальной погрешностью определить ее текущие характеристики и возможный недоучет электроэнергии. Одним из таких приборов является индикатор работоспособности схем учета электричества модели 13935838.000004РЭ.

Назначение

Прямое назначение индикатора работоспособности схем учета – оперативный контроль узлов учета, установленных в цепях с напряжением от 0,22кВ до 0,4кВ. В проверяемой цепи должен быть счетчик прямого или трансформаторного включения.

Устройство и работа

При создании индикаторов работоспособности схем учета применяются различные высокотехнологичные материалы. Например, для обеспечения необходимого уровня внутренней нагрузки: индикатор 13935838.000004РЭ и индикатор 13935838.000004-01РЭ. В данных моделях была использована позисторная керамика. Работа узла внутренней нагрузки, выполненного из этого материала, исключает преждевременный выход из строя и делает узел долговечным. Элементы из позисторной керамики широко применяются в тепловентиляционных приборахах, устанавливаемых в квартирах и бытовых помещениях, поэтому этот материал не выжигает кислород в атмосфере помещения. Возможности контрольного счетчика также находятся на достойном уровне: установленный в индикаторе счетчик имеет большую разрешающую способность измерений, равную 64000 входным импульсам на 1 киловатт-час, а также высокую точность.

Для осуществления контроля выбранного электрического узла индикатор подключается к цепи посредством двух щупов, чаще всего оснащенных зажимами типа "крокодил". После этого активируется внутренняя нагрузка индикатора и через некоторое время производится сравнение показаний счетчика проверяемой электрической цепи и контрольного счетчика, которым оснащен индикатор.

Индикатор модели 13935838.000004-01РЭ, помимо всех характеристик модели 13935838.000004РЭ, имеет функцию измерения коэффициента трансформации трансформаторов тока. Для измерения этого параметра подключение индикатора осуществляется к вторичной обмотке трансформатора посредством клещевой приставки. При этом охватывается вся вторичная цепь трансформатора.

Портативный дистанционный пульт управления, которым оснащен индикатор, позволяет осуществлять полный удаленный контроль процесса измерения, а также переключения функций и режимов работы индикатора.

Параметры

Характеристика

13935838.000004РЭ

13935838.000004-01РЭ

Размер напряжения при работе

218…222 Вольта

Максимальный размер тока в нагрузочной цепи

Не выше 10 Ампер

Размер затрачиваемой энергии

Один процент

КТТ

Без измерений

5 процентов

Работа на протяжении (без перерыва)

До 30 минут

Габаритные показатели

14 х 17,5 х 13 см

Масса:

индикатора

1,5 килограмма

транспортировочная тара + приспособления

0,5 килограмма

Шестиразрядная индикация

Цифровой вариант
