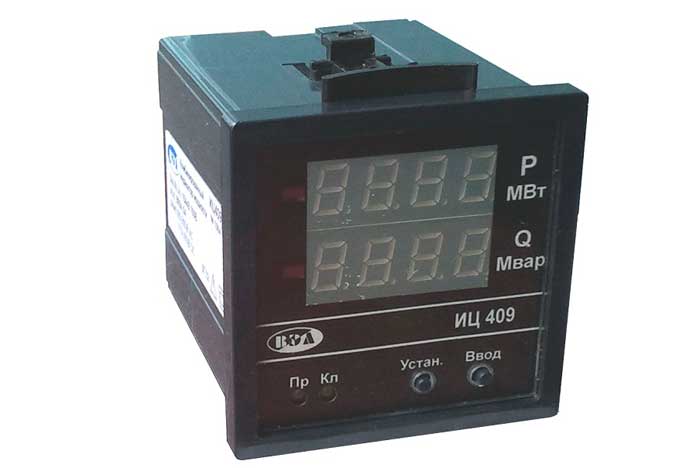

Индикатор мощности ИЦ409
Описание
Индикатор мощности ИЦ409 предназначен для измерения активной и реактивной мощности переменного тока.
Модификации
- ИЦ409И.
Особенности
- Индикация активной и реактивной мощности с помощью четырехразрядных цифровых индикаторов .
- Отдельный вход питания от сети постоянного или переменного тока.
- Программирование параметров измерительных трансформаторов напряжения и тока.
- Исполнение с интерфейсом RS485.
- Исполнение в качестве реле напряжения, тока или мощности с двумя выходами - переключающими контактами реле.
- Гальваническая развязка между цепями ИЦ409: входами измерения напряжений, входами измерения тока, входом питания и выходными цепями.
- Крепление на переднюю панель с задним присоединением выводов.
- Значения активной и реактивной мощности определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
Характеристики
| Параметры | Значение |
| Номинальное напряжение, подаваемое на измерительный вход, В | 100 |
| Номинальный ток, подаваемый на измерительный вход, А | 5 |
| Диапазон измеряемых мощностей, Pном, Qном | 0,05…1,2 |
| Пределы допускаемой основной погрешности, % | ±1,0 |
Диапазон напряжений питания, В
|
85…265 110…350 |
| Потребляемая мощность, Вт | 2 |
| Габаритные размеры, мм | 72х72х97 |
| Размер установочного отверстия, мм | 68х68 |
| Масса индикатора ИЦ409, гр | 250 |
| Диапазон рабочих температур,?С | -40 - +55 |
