Индикатор 13935838.000001РЭ (000001-01РЭ)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

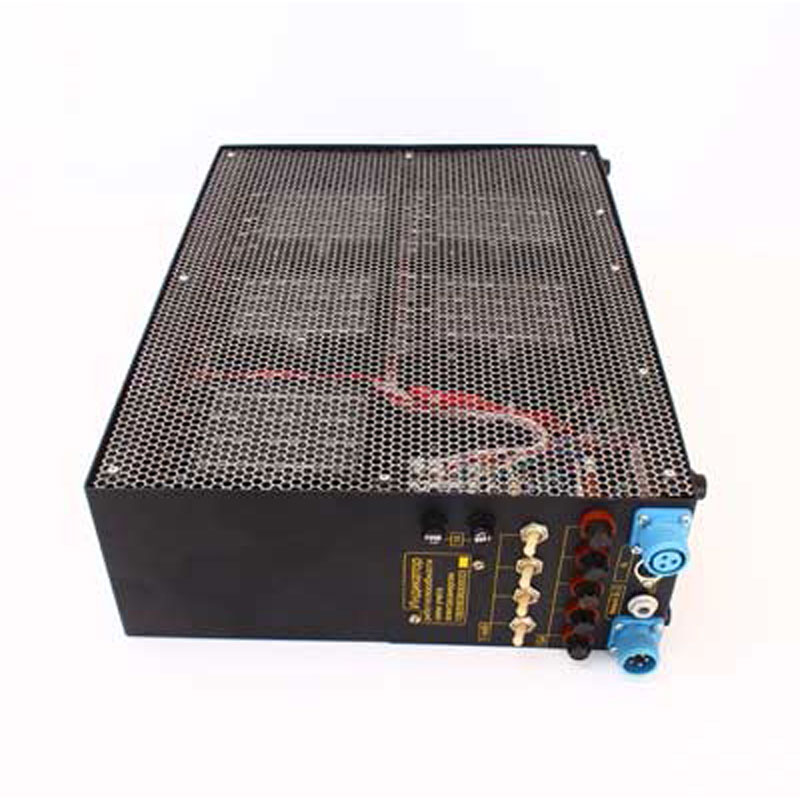

Индикатор работоспособности схем учета электроэнергии 13935838.000001РЭ и 13935838.000001-01РЭ

Главная черта этого индикатора – это высокая точность измерения параметров сети. Благодаря этому, его используют в качестве «ревизора» для измерительных приборов, попадающих под влияние разнообразных по существу факторов произвели сбой в работе. Существует два модельных представителя: индикатор 13935838.000001РЭ и индикатор 13935838.000001-01РЭ.

Назначение индикатора

Индикатор рабочей способности электрических схем точного учета потраченной электроэнергии востребован для произведения довольно точных и  максимально быстрых вычислениях погрешности в работе измерительного прибора. Практически всегда этим устройством является счетчик, который ведет учет потребляемого электричества. Осуществление контроля происходит за счет сверки показаний объема электроэнергии на счетчике с данными, которые получает индикатор. Таким образом, на основе данного коэффициента погрешности, представляется возможным выявление причин и вариантов недоучета энергетических ресурсов. У данного индикатора есть модификация, которая в производстве завода Полтаватехпром позиционируется под номером 13935838.000001-01РЭ. Особенностью этой модели является измерение КТТ – коэффициента трансформации тока. Этот индикатор эффективно применяется при контроле показаний для счетчиков трансформаторного подключения.

Устройство и работа

Индикатор рассчитан на осуществление контроля в электрических устройствах (сети 0,22 кВт - 0,4 кВт). Данные на контрольный счетчик индикатор получает посредством внутренней нагрузки. В ее качестве используют позисторную керамику, которая родом из США. Этот материал хорошо себя зарекомендовал в производстве тепловентиляторов и характеризуется надежностью. Подключается индикатор без труда – при использовании кабелей (две штуки) со струбцинами, необходимыми для заземления, и изолированной штанги. Также пригодится клещевая приставка при подключении индикатора к вторичной обмотке, если требуется измерение КТТ. Считывание обработанных данных, а так же управление процессом измерения осуществляется через пульт управления.

Характеристики

Модельные различия

Параметры

Характеристики

Модель 13935838.000001РЭ

Модель 13935838.000001-01РЭ

Напряжение в рабочем размере

Ориентир 220 Вольт

Цепь нагрузки выдерживает ток до размера

30 Ампер

4 ступени, которые могут менять внутренний вариант нагрузки

Ступень №1 = 2 кВт;

Ступень № 2 = 3,4;

Ступень № 3 = 4,8;

Ступень № 4 = 6 кВт

Точность измерения:



- потребляемой внутр.

± 5%

± 5%

Нагрузка по мощности

- затрачиваемой энергии электрического плана



± 1%



± 1%

- КТТ

Не измеряет

± 5%

Максимальное время работы

30 мин

30 мин

Размеры

320x360x135 мм

320x360x135 мм

Масса



- самого индикатора

6,5 кг

6,6 кг

- тара с комплектующими

1,8 кг

2,5 кг

Как индицируются результата измерения

По 6 разрядам, в цифровом типе

Модификации

  • Индикатор 13935838.000001РЭ
  • Индикатор 13935838.000001-01РЭ
