Описание

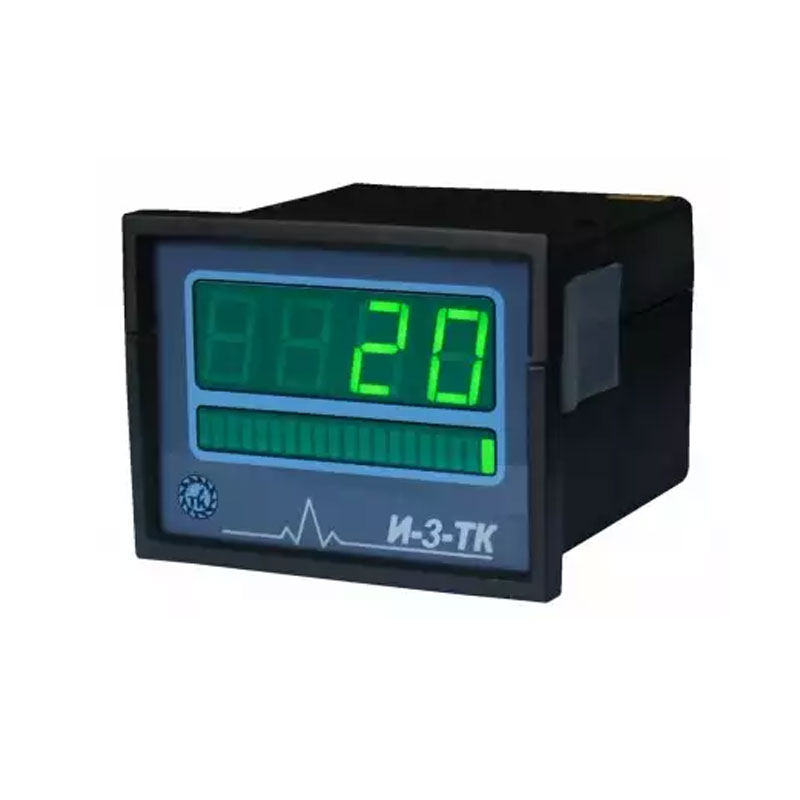

Индикатор положения И-3-ТК относится к контролирующей аппаратуре, которая используется для определения положения сервомотора, запорной аппаратуры паропровода и прочих подобных механизмов. При помощи предложенного индикатора можно получать сигнал от потенциометрических датчиков с последующей обработкой полученного сигнала и отображения его на цифровом и линейном индикаторе.
Устройство индикатора И-3-ТК
Прибор этого типа позволяет визуализировать на цифровом дисплее результат измерений физической величины в единицах или процентах. Используемый дисплей является 4-разрядным и работает на светодиодах, которые имеют зеленое свечение. Дополнительно к цифровому индикатору имеется еще и линейный, который владеет 12-ю сегментами.
Конструкция прибора
Устройство выполнено в виде корпусного электронного блока, измерительная система которого надежно защищена внешним кожухом. На задней панели прибора расположены коммутационные разъемы, а на его лицевой стороне – индикаторы визуализации измеряемого параметра.
Характеристики
|
Цена деления младшего разряда измерительной шкалы: |
0,1; 1 |
|
Погрешность в преобразовании сигнала, поступившего от датчика: |
0,5% |
|
Уровень защиты прибора: |
IP40 |
|
Показатель мощность устройства: |
2 ВА |
|
Используемое прибором питание: |
~220 В |
|
Габаритные параметры: |
72х55х84 мм |
|
Монтажные размеры: |
67.5х49.5х110 мм |
