Индикатор ИМП-7

Индикатор ИМП-7 – специализированное электроизмерительное устройство для обнаружения мест повреждения изоляции. Отличается от аналогов компактными габаритами и легким весом, высокой точностью определения места повреждения, наличием защищенного корпуса, а также длительной автономной работой от встроенного источника питания.

Назначение индикатора ИМП-7

Индикатор повреждения изоляции предназначен для оперативного обнаружения с высокой точностью мест повреждения изоляции силовых кабелей, проложенных под землей. Устройство одинаково эффективно определяет места повреждения изоляции как в мягких, так и в твердых или замерзших грунтах. Предназначено для использования специалистами электротехнических ремонтных бригад, обслуживающих подземные питающие линии электропередачи различной мощности.

Устройство и работа

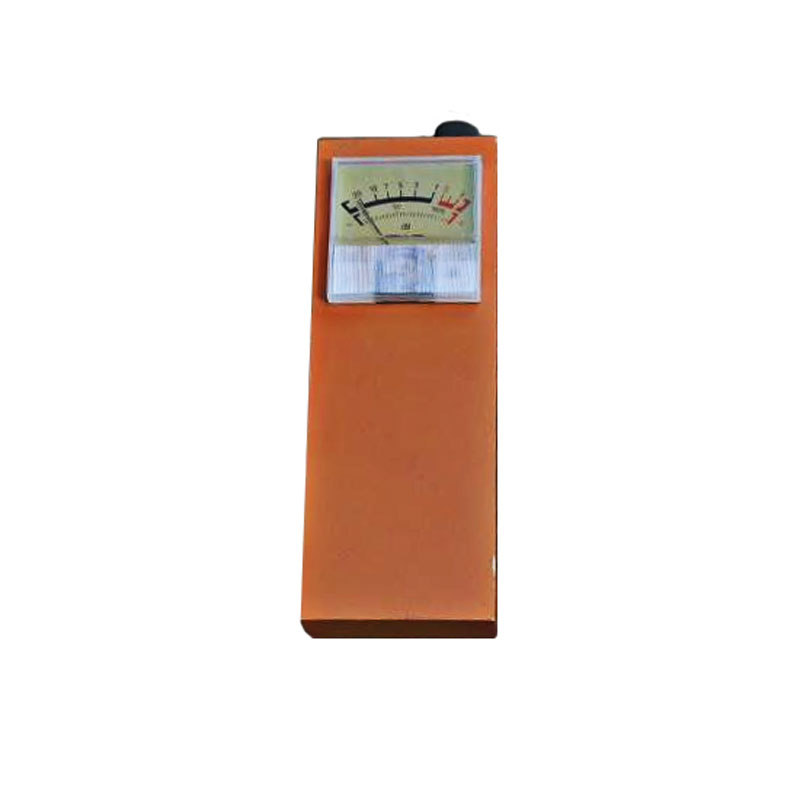

Конструктивно индикатор ИМП-7 представляет собой прямоугольный корпус, выполненный из ударопрочного пластика. На лицевой стороне устройства расположен стрелочный указатель, закрытый защитным экраном из прозрачного пластика. Верхняя грань прибора снабжена кнопкой включения/выключения индикатора, а также рукояткой регулировки чувствительности встроенного датчика. Нижняя сторона устройства имеет съемную пластиковую крышку для доступа к отсеку аккумуляторной батареи.

Работа прибора основана на сравнении показателей высших гармоник, формирующих величину эл. магнитного поля тока нулевой последовательности. Данный метод позволяет эффективно вычислять как саму поврежденную линию электропередачи, так и определять точное место повреждения изоляции или обрыва кабеля.

Порядок проведения измерений имеет следующий вид. На первом этапе путем измерения магнитного поля всех отходящих от подстанции линий определяется поврежденная линия – ее показатели будут значительно выше. Далее аналогичным способом анализируются все ответвления поврежденной линии и определяется дефектное. На конечном этапе осуществляется сравнение данных измерений, снятых через каждые 5-10 метров вдоль пролегания поврежденного ответвления. После прохождения точки обрыва или повреждения изоляции показания прибора резко уменьшаются.
