Устройство индикации ВС5410

УЦИ ВС5410

Устройство цифровой индикации ВС5410 – это прибор, который позволять измерить перемещение по двум осям координат при помощи первичных фотоэлектрических измерительных преобразователей (ИП) перемещения типа ЛИР-5, ЛИР-158, ЛИР-7, ДФ-20, ВЕ-164, ВЕ-178А5. Также могут быть использованы другие преобразователи, которые имеют идентичные характеристики.

Также устройство ВС5410 может использоваться в качестве индикации положений подвижных механизмов в станках или других машинах, может управлять приводом подачи при перемещение данных механизмов и применяться в роли специализированного дополнительного комплектующего изделия в системе полуавтоматического или автоматического контроля перемещений.

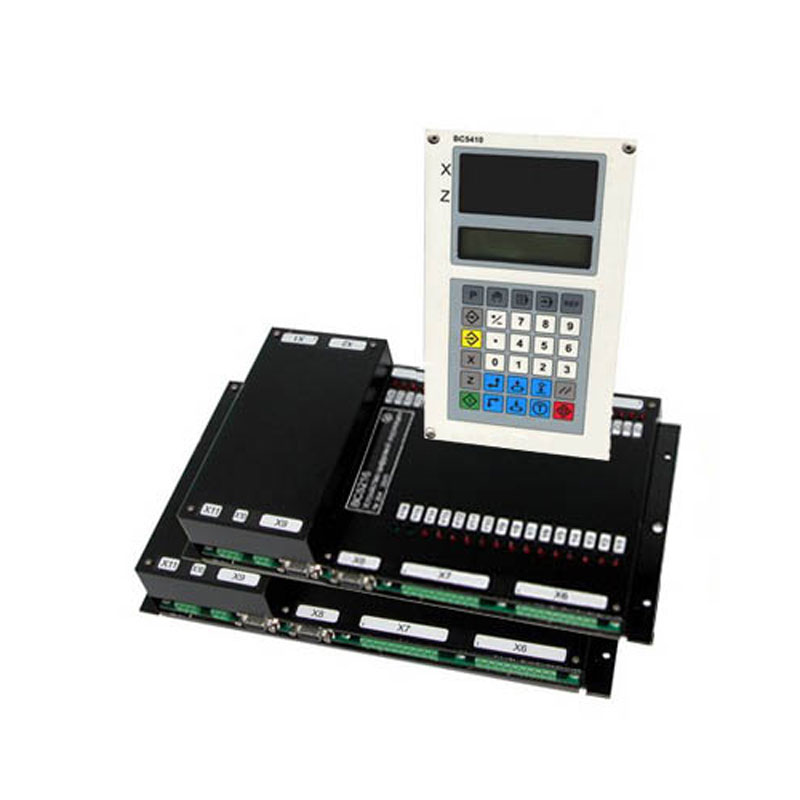

  • Устройство ВС5410 включает в себя 3 комплектующих блока – один пульт управления и два блока, обрабатывающих информацию.
  • Связь между блоками обработки информации и пультом управления осуществляется через интерфейсный канал.
  • Программирование параметров и режимов, индикация положения инструмента, индикация выполнения программы обеспечивается пультом управления.
  • Обработкой сигналов с измерительных преобразователей перемещений, обработкой дискретных сигналов, формированием выходных команд управления занимаются блоки обработки информации.
  • На пульте расположены двухстрочное индикаторное табло, 2 светодиодных табло со значением координат X и Z, клавиатура.
  • Габаритные размеры пульта составляют 152 * 247 * 38 миллиметров.
  • Габаритные размеры информационных блоков – 340 * 182 * 60 миллиметров.
  • По желанию заказчика есть возможность поставки в комплекте с УЦИ кабелей связи различной длины.
  • Подключение выходных или входных команд осуществляется при помощи съемных разъемов, которые не требуют пайки.
  • По отдельному заказу, есть возможность поставки выносного индикаторного табло.
