Устройство индикации Ф5290

Average: 8 (1 vote)

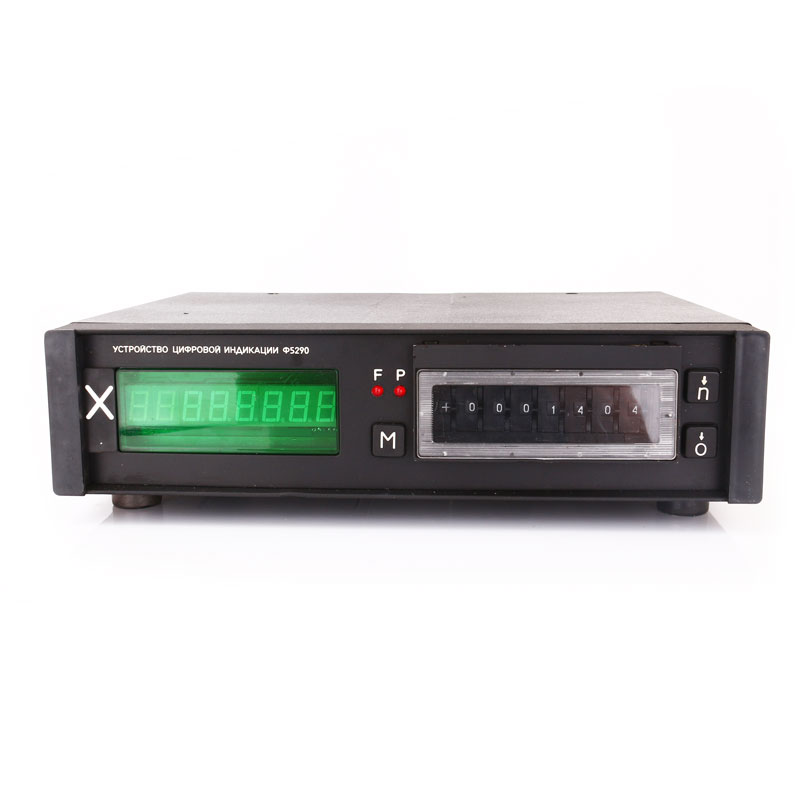

УЦИ Ф5290

Устройство цифровой индикации Ф5290 – это прибор, который используется для контролирования угловых или линейных перемещений по одной из оси координат при помощи измерительного преобразователя – сельсин БС-155А. Также можно использовать для индикации положений в подвижных частях станков или как специализированное вспомогательное комплектующие изделие.

  • Автоматически тестирует основные узлы при включение питания.
  • Индикация отсчета обеспечивается в следующих диапазонах, при контроле:
    • линейных перемещений – от -9999999 до +9999999;
    • угловых перемещений – от 00.00.00. до 359.59.590;
    • угловых перемещений в градусах – от 0.0 до 359, от 0.00 до 359.90, от 0.000 до 359.990, или от 0.0000 до 359.9990.
  • Обеспечивается гашение незначащих нулей в старших разрядах.
  • Коэффициент преобразования УЦИ, который определяет количество счетных импульсов при одном обороте ротора сельсина, равен:100; 200; 300; 400; 500; 600; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 7500; 10000; 15000; 20000; 30000 единиц.
  • Предел допускаемой погрешности при нормальных условиях равен 0,001 оборота ротора сельсина.
  • Устройство Ф5290 обеспечивает:
    • дискретность изменений отсчета перемещения 1 - 99 единиц.
    • возможность ввода произвольного значения начального отсчета.
    • возможность переключения направления оси координат.
    • устойчивую работу при прерывание электропитания до 10 ms.
Характеристика Обозначение
Потребляемая мощность 8 W
Степень защиты IP 43
Габариты 325 * 315 * 95 мм
Вес 3,5 кг
Индикация отсчета 0 - 1200 rpm
Время для установления рабочего режима, не более 5 мин
Питание 85 - 242 V
Частота 49 - 61 Hz

Ф5290 может обеспечивать непрерывную работу в течение 16 часов, с перерывом не менее одного часа. Время, затрачиваемое устройством для восстановления в рабочих условиях, составляет не более 4 часов. Средний срок службы прибора – не менее 15 лет.

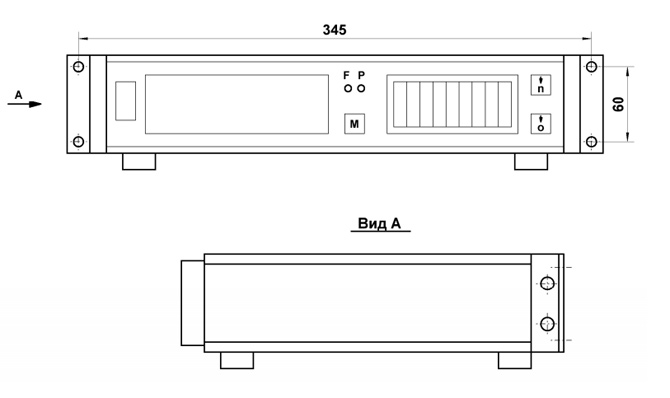

Пример щитового крепления устройства цифровой индикации Ф5290

Рис.1 - пример щитового крепления Ф5290

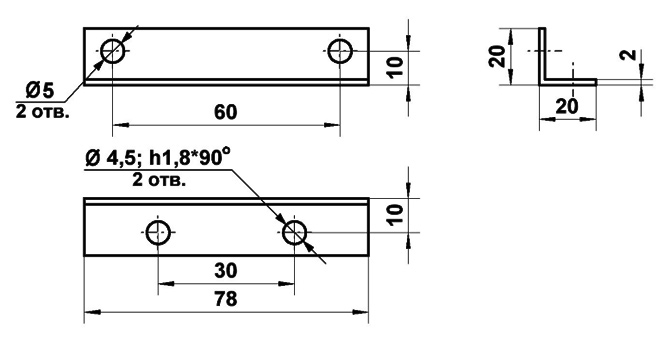

Эскиз детали для щитового крепления устройства Ф5290

Рис.2 - эскиз детали для щитового крепления УЦИ (2 шт.)

  • Устройство цифровой индикации Ф5290 – 1 шт.
  • Комплект запасных частей – 1 комплект.
  • Ведомость ЗИП – 1 шт.
  • Инструкция по эксплуатации – 1 шт.
  • Паспорт на устройство – 1 шт.
