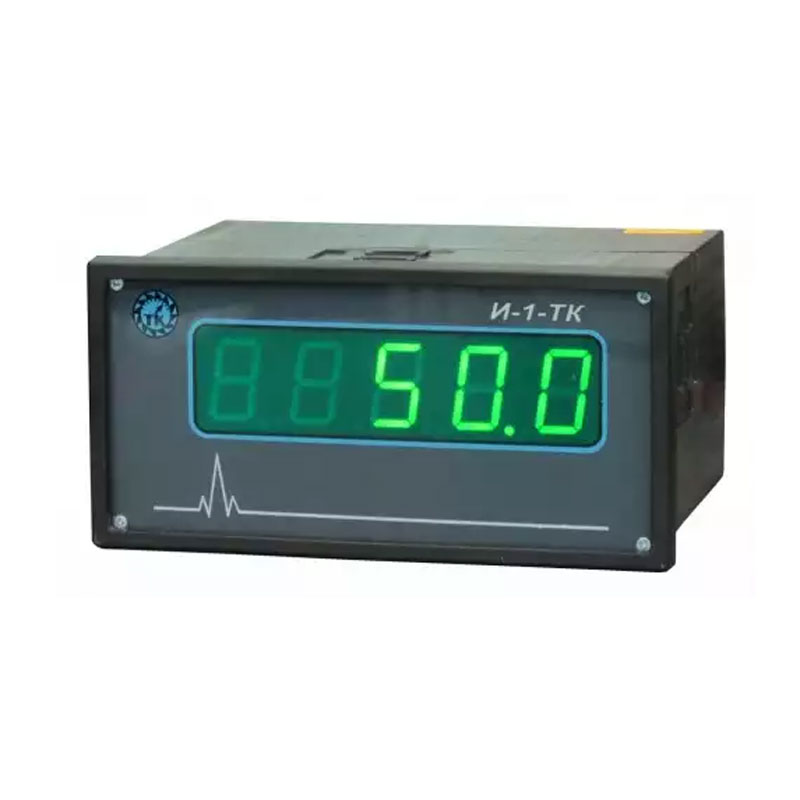

Индикатор технологический И-1-ТК-20 представляет собой измерительно-преобразовательный прибор, который позволяет получать сигналы с измерительных датчиков с последующей визуализацией измеряемой величины на цифровом табло. Индикаторный механизм производит рабочий процесс совместно с унифицированными по состоянию сигналами, созданными постоянным током, и позволяет в пропорциональном отношении преобразовывать их в значение физической величины, контроль которой проводится.

Конструкционные особенности И-1-ТК-20

Индикатор И-1-ТК-20 выполнен в виде корпусного блока, который безопасно себя чувствует на предмет проникновения любого размера влаги либо пыли. Внутри корпуса расположена элементная база прибора, которая включает в себя систему ввода сигналов, модуль преобразования и обработки полученных токовых импульсов от датчиков и систему визуализации полученных результатов.

Система ввода сигнала поддерживает работу с токовыми сигналами в диапазонах 0-4 мА, 0-20 мА и 4-20 мА. Питание устройства, зависимо от его модификации, может выполняться от постоянного варианта или переменного варианта тока. Для визуализации полученных результатов используется цифровое табло, которое способно отображать цифры величиной в 20 мм. Работу табло поддерживают светодиоды с зеленым свечением.

Работа с индикатором

Для настройки и управления работой цифрового индикатора используется переносной пульт. После конфигурирования прибора можно производить снятие сигнала с унифицированных датчиков. После преобразования полученного токового сигнала (используется линейная или корнеизвлекающая характеристика) он передается на модуль визуализации и на экране прибора происходит отображение числового значения физической величины. Отличительной особенностью модели индикатора можно считать все для подключения к обычному компьютеру через интерфейсный порт RS-485 c применением Modbus.

Название характеристики

Значение

Поддерживаемые диапазоны унифицированных сигналов:

0÷4 мА, 0÷20 мА и 4÷20 мА

Величина приведенной погрешности:

0,5 \ 0,25%

Значение младшего разряда на индикаторе (число):

0,001 \ 0,01 \0,1 \1

Защищенность от влаги и пыли:

IP41

Работа системы питания индикатора:

от 220 В или от 24 В

Значение потребляемой мощности:

2 ВА

Габаритные размеры:

14,4х7,4х12 см

Монтажные параметры:

размер выреза:

13,7х6,8 мм

монтажная глубина:

14 см
