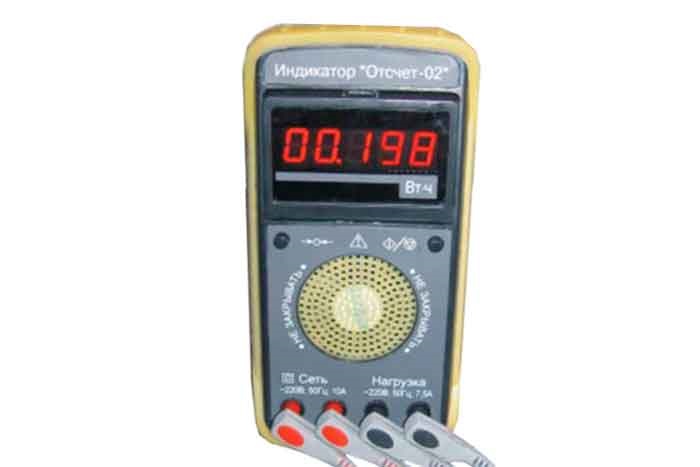

Индикатор ОТСЧЕТ-02
Описание
В данном месте Вы узнаете о таком продукте, как индикатор Отсчет-02. Работоспособность схем и приборов – залог успешного функционирования практически любой электрической сети. Для проверки этого, несомненно, важного параметра были разработаны специальные электронные измерительные приборы – индикаторы по работоспособности разнообразных учетных схем, которым под силу определить надежность работы отдельно взятого участка цепи.
Назначение
Основная задача, закрепленная в работе нашего механизма индикатор ОТСЧЕТ-02, заключается в контроле точек учета потребителей энергии. Функционал прибора позволяет оперативно оценивать как бытовые потребители, имеющие счетчики прямого включения, так и предприятия, в электрооборудование которых входят счетчики трансформаторного включения. В отличие от бытовых счетчиков, они работают как на внутренний вариант нагрузки либо на внешний вариант нагрузки. Любой бытовой счетчик может работать только по внутренней нагрузке.
Устройство и работа
Индикатор имеет очень простой принцип работы. При включении индикатора в проверяемый электрический узел должна быть создана цепь "искомый счетчик - контрольный тип счетчика индикатора – рабочая нагрузка", и уже после этого появляется возможность оперативно оценить выбранный участок электрической оснастки. В ходе проверки индикатор играет роль потребителя. Выводы о работоспособности сети делаются после сравнения показателей счетчика, установленного в проверяемой цепи, и контрольного счетчика самого индикатора.
Характеристики
|
Наименование параметра |
Величина |
|
Весовой показатель индикатора (считая переносную сумку и комплектные принадлежности) |
1200 г |
|
Потребляемая мощность (не считая подключение по внешней нагрузке) |
300 Вт |
|
Максимальный предел мощности, которую можно подключить к внешнему варианту нагрузки |
1500 Вт |
|
Размер затрачиваемой мощности (подключение максимальной внешней нагрузки) |
2000 Вт |
|
Напряжение и частота |
220 Вольт и 50 Герц |
|
Наибольший потребляемый ток: |
|
|
- Внутренняя нагрузка |
1,5 А |
|
- Внешняя нагрузка
|
10 А |
|
Габаритные размеры |
200х100х50 мм |
|
Непрерывная работа продолжается |
20 минут |
Комплектация
Индикаторное устройство является портативным, и поэтому универсальным измерительным приспособлением. В полном комплекте к нему поставляются провода, посредством которых осуществляется подключение индикатора, максимальная нагрузка которых составляет 10 ампер и 220 вольт. Кроме этого, индикатор укомплектован зажимом типа "крокодил", который также имеет предел нагрузки 10 ампер и 220 В. Те же параметры имеет и розетка с проводом, служащая ля подключения источника внешней нагрузки. Также индикатор имеет приспособление, с помощью которого можно установить прибор вертикально. Пожалуй, самым главным преимуществом является поставка в комплекте сумки для транспортировки всех необходимых для работы принадлежностей и инструментов, а также самого индикатора. Документация индикатора – это паспорт с номером 13935838.000012 по ПС.
