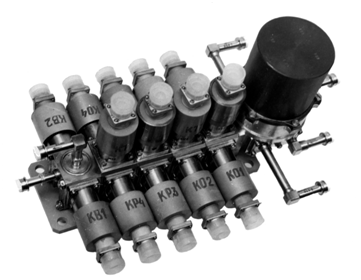

Блок подачи оксида (винила) УФ 90070М-006

Документация:
Паспорт(1.73 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок подачи оксида (винила) УФ 90070М-006 содержит 22 клапана различного функционального назначения и обеспечивает автоматическое управление подачей рабочих сред от емкостей хранения к потребителям.

Клапаны соединены в соответствии с пневмосхемойподачи рабочих сред в энергетическую установку на основе кислород-водородных топливных элементов.

Блок предусматривает резервирование клапанов, чт гарантирует повышеную надежность системы.

Блок содержит 14 двухпозиционных электропневмоклапанов с дистанционным управлением путем подачи электрическиго импульса определенной длительности.

Сохраняется любое из положений каждого из электропневмоклапанов "открыто" или "закрыто" после снятия электрического импульса. Каждый из электропневмоклапанов имеет сигнализатор положения (открыто, закрыто).

Обеспечивается минимальное потребление мощности.

Блок содержит 4 предохранительных клапана, обеспечивающих защиту системы от повышения давлениянедопустимого по условиям прочности.

Каждый из клапанов имеет минимальный утечки рабочей среды по затвору, а ткаже в окружающую среду.

Эксплуатация может осуществлятся в условиях воздействия механических перегрузок в широком диапазоне частот - ударов и вибраций, а также в условиях окружающего вакуума.

Обеспечиваются высокие показатели надежности.

Характеристики
Рабочая среда кислород, водород
Давление рабочих давлений, МПа (кгс/см2) 0,1-2,4 (1,0-24,0)
Температура рабочей среды и окружающей конструкции,оС от минус 50 до плюс 50

Электропитание изделия осуществляется постоянным током напряжения, В

Коммутируемый ток, А

27

не более 3

Расход, кг/час 20
Масса, кг 10,8
