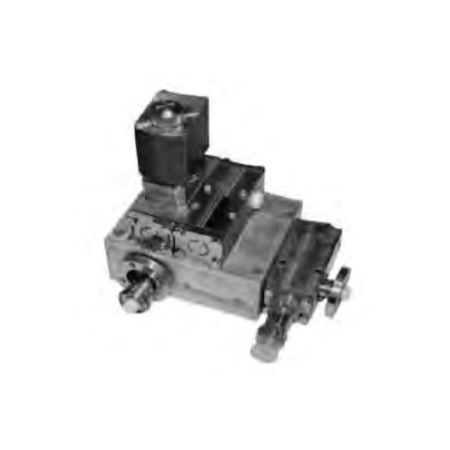

Блок управления УФ 96570-012.00.00

No votes yet
Категория:

Данный пятиходовой блок управления пневмоприводной арматурой УФ 96570-012.00.00 ТУ У 7З.1.14288275-076-2002 предназначен для управления пневматической запорной арматурой (в т. ч. быстродействующей аварийной) в системах, находящихся на атомных электростанциях и прочих объектах топливно-энергетического комплекса. Устройство является разновидностью распределительной арматуры.

Установка

Блок управления УФ 96570-012.00.00 полностью совместим с пневмораспределительными системами Herion. Установка блока производится на пневмоприводную арматуру локализующих контуров. Возможные способы установки:

  • без оболочки;
  • под оболочку;
  • в обслуживаемых технологических помещениях.
Технические характеристики блока УФ 96570-012.00.00
Параметры устройства Значение
1 Техническое условие ТУ У 7З.1.14288275-076-2002
2 Диаметр номинальный монтажный 12 мм
3 Температура рабочей среды от -10 до +60°C
4 Номинальное/расчетное давление в контуре 4,5 (±0.5) /5,5 МПа
5 Привод блока однопозиционный электромагнит 60ВА УФ098-264М.00.00
6 Рабочая среда воздух
7 Тип соединения с трубопроводом фланцевое
8 Пропуск среды в затворе в положении блока обеспечивающем подачу воздуха в пневмопривод - 10 см3/ч в положении блока обеспечивающем сброс воздуха из пневмопривода в дренаж - 120 см3/ч обратного клапана - 6 см3/ч через поршень клапана регулятора - 30 см3/ч предохранительного клапана при давлении 1,76 МПа - 10 см3
9 Допустимая негерметичность относительно внешней среды 1,33 м3 x мкПа/с
10 Место установки вне оболочки (в обслуживаемых помещениях)
11 Масса устройствав сборе 11.5 кг
