Блоки управления БУЭП-5
Описание

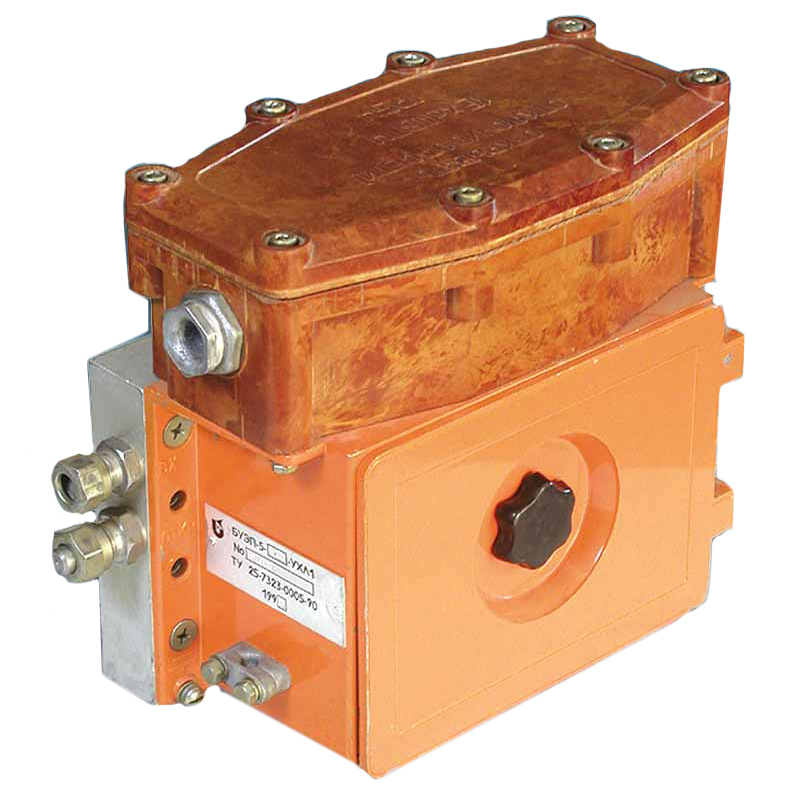

Блоки управления электропневматические типа БУЭП-5 являются устройствами для установки на приводные механизмы шаровых кранов.
Назначение блока БУЭП-5
БУЭП-5 используются для управления:
- газопроводным,
- компрессорным,
- газораспределительным,
- газоперерабатывающим
оборудованием.
Устройство и работа блока БУЭП-5
Устройства могут управляться как вручную, так и дистанционно с помощью электросигнала.
Допустима совместная работа прибора БУЭП с механизмом автоматического закрытия крана.
Рабочее положение-вертикальное (отклонение не более 90°).
Характеристики
|
Параметр |
Значение |
|
Давление рабочей среды |
(500÷16000)кПа |
|
Диаметр условного прохода |
8мм |
|
Напряжение управляющего сигнала |
(24/110/220)В |
|
Мощность потребления электроэнергии |
25Вт |
|
Климатическое исполнение |
УХЛ1 |
|
Размер блока БУЭП |
137х230х320мм |
|
Вес |
14,5кг |
Модификации
Существует 3 модификации БУЭП-5, различающиеся напряжением управляющего сигнала (указывается в названии числовым индексом).
