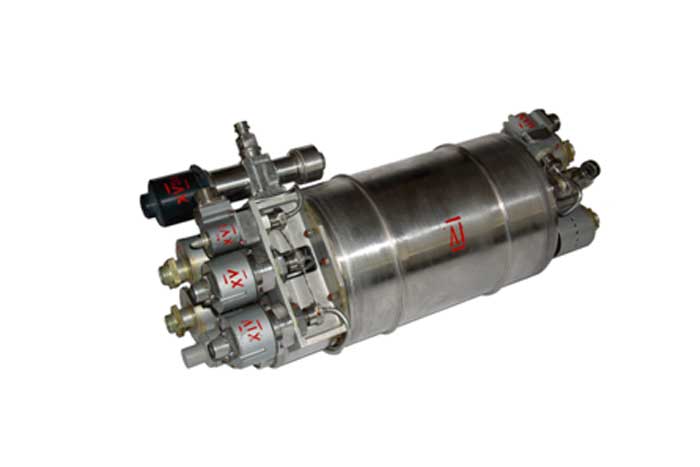

Пневмоблок системы ориентации УФ 90039М-010

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Пневмоблок системы ориентации УФ 90039М-010 предназначен для обеспечения автоматического управления подачей рабочих сред от емкостей хранения к потребителям.

Конструктивное исполнение

Пневмоблок имеет 14 клапанов, каждый из которых имеет собственное предназначение. Клапаны соединены в соответствии с пневмосхемой в единую энергетическую установку, она обладает особенностью, ведь емкость для рабочей среды служит корпусом для арматуры, входящей а пневмоблок СО.

Пневмоблок системы ориентации УФ 90039М-010 оснащен:

  • четырьмя двухпозиционными электроклапанами с возможностью управления на дистанции от подачи электрического импульса определенной длительности,
  • двумя редукторами высокого давления,
  • перенастраивающим редуктором с электромагнитом, служащим для поддержки давления в заданных значениях на выходах магистрали,
  • обратным клапаном на случай противодавления,
  • предохранительным клапаном, используемым для предохранения емкости от разрушения,
  • датчиком давления
  • пневмореле для отслеживания давления в емкости и на выходе из нее.

Электроклапаны не теряют настройки после снятия электрического импульса, они сохраняя любое из положений, это фиксируется сигнализатором положение.

Технические характеристики
Параметры Значение
Рабочее тело азот или воздух
Давление рабочего тела на входе, МПа (кгс/см2) 0,2 - 35,0
Давление на выходе (кгс/см2) , МПа
  • при расходе 110/12
  • при расходе 30/2
  • при расходе 15/1
0,75+-0,075
0,2+-0,02
0,1+-0,01
Температура рабочей среды и окружающей конструкции,°С от - 5 до +50
Электропитание изделия осущевсляется постоянным током, напряжением,В 27
Коммутируемый ток, А 2,5
Срок службы, г 1,5
Ресурс, циклов 2000
Масса, кг 13
