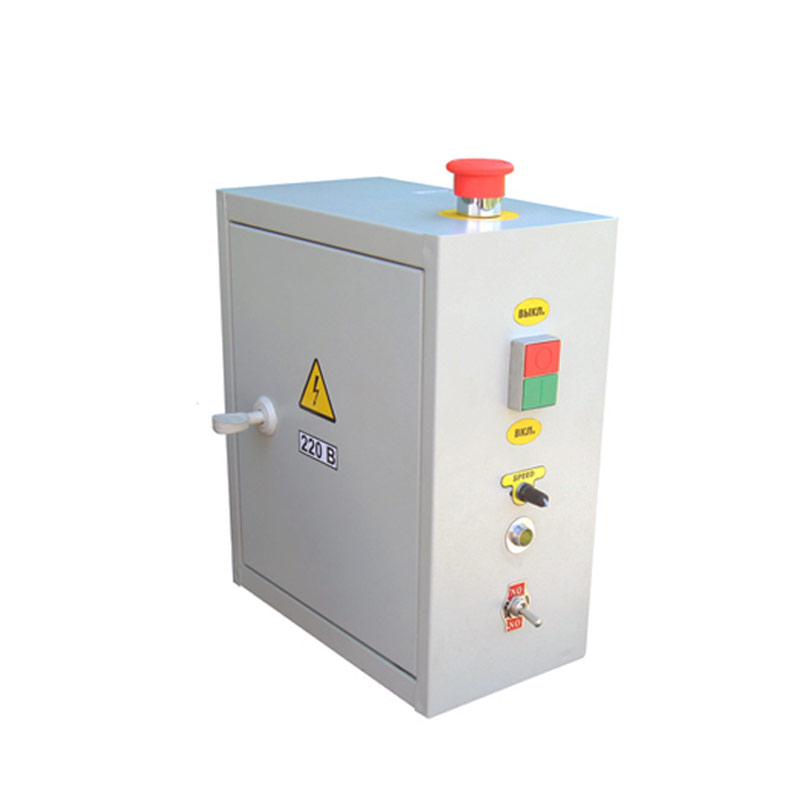

Блок управления двигателем БУД-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок управления двигателем БУД-1 предназначен для управления асинхронным двигателем трёхфазного тока, а, именно, для его запуска, изменения оборотов вращения и остановки. Для реализации этих возможностей используется частотный преобразователь и управляющие сигналы от различных устройств.

Модификации

В зависимости от мощности двигателя, блок имеет различные модификации. Максимальное значение мощности двигателя, при которой может использоваться конкретная модификация, указано после условного обозначения блока, например, БУД-1-0,25, БУД-1-0,37, т. е. указанные модификации предназначены для двигателей с мощностью, соответственно, 0,25 КВт и 0,37 кВт.

Функциональные возможности

Блок управления двигателем БУД-1 позволяет реализовать следующие функции:

  • плавный пуск двигателя;
  • регулирование продолжительности плавного пуска двигателя;
  • ручное регулирование оборотов двигателя в процессе работы (с помощью переменного резистора);
  • плавная остановка двигателя;
  • регулирование продолжительности плавной остановки двигателя.
Технические характеристики
Параметры Значения
Мощность двигателя, для которого может использоваться блок, кВт до 3,3 кВт
Диапазон регулирования частоты, Гц 1...800
Напряжение электропитания, В 220
Плавный пуск двигателя есть
Плавная остановка двигателя есть
Ручная регулировка количеством оборотов при работе двигателя есть
Вес, кг 7...10
(в зависимости от мощности)

Устройство и принцип действия

В качестве управляющих сигналов для управления двигателем через БУД-1 могут быть использованы сигналы от счетчиков длины, а также сигналы от счетчиков, установленных на блоках измерения кабеля БИК-3, БИК-4, кабелеизмерительном устройстве КИУ-3. Блок управления двигателем также может также эксплуатироваться потребителем с использованием управляющих сигналов от каких-либо других датчиков, устройств или коммутирующих элементов.

Блок управления двигателем запитывается от электросети 220 В через вилку с заземляющим контактом. От блока питание подается на двигатель, т. е. трехфазный двигатель фактически запитывается от сети 220 В через блок.

Пример использования блока управления двигателем  в устройстве мерной отмотки УМО-1 .

Блок позволяет осуществить плавный пуск двигателя, что позволяет оператору контролировать процесс намотки в начальной стадии. После того, как обороты двигателя достигнут заданных, оператор может изменять обороты двигателя с помощью переменного резистора, сообразно процессу намотки. При выдаче предварительного сигнала со счетчика длины кабелеизмерительного блока БИК-3, на БУД-1 появляется световая индикация режима домотки и одновременно плавно снижается скорость двигателя до минимального установленного значения для медленной домотки до установленного на счетчике БИК-3 значения длины. При достижении установленной длины производится остановка двигателя.
