Блок КСА-15

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок осевого сдвига КСА-15 является частью комплекса (аппаратура КСА-15), предназначенного для непрерывного измерения величины вибрации роторов электрических машин.

Применение блока КСА-15

Блок необходим для:

  • Определения параметров осевого сдвига ротора контролируемого агрегата и отображения его полученных данных на индикаторе устройства;
  • Выработки сигнала тревоги, если осевой сдвиг будет выше предельно допустимого порогового значения;
  • Формирования выходного сигнала пропорционального величине сдвига напряжением не менее 5 В/мм;
  • Подачи сигнала повреждения канала, если питающие напряжения не соответствуют норме.

Рабочие функции

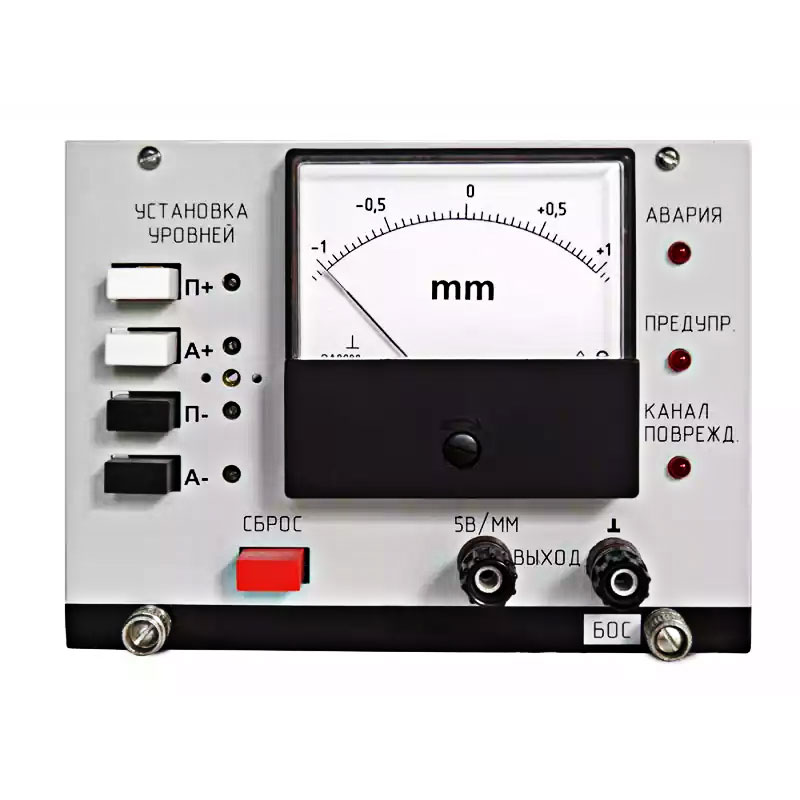

Конструктивно блок КСА-15 выполнен в виде встраиваемого блока. На лицевой панели находятся: стрелочная измерительная рамка, светодиодные индикаторы, выходные зажимы. Также имеется кнопка сброса всех видов сигнализации, переключения уровней и потайные резисторы для выставления порогов сигнализации, винты крепления в стойке измерительного комплекса КСА-15 с возможностью опломбировки.

БОС состоит из:

  • Усилителя;
  • Нормализатора;
  • Платы автоматики;
  • Стабилизатора напряжения, который питает вышеперечисленные функциональные блоки.

Кнопки переключения уровней позволяют увидеть на стрелочном измерительном приборе величину предупредительных (П) и аварийных (А), положительных (+) и отрицательных (-) значений. Если кнопки отжаты, то на шкале отображается величина осевого сдвига.

При пропадании любого питающего напряжения блока включается сигнализация и индикация повреждения канала. При превышении порогов осевого сдвига срабатывает аварийная сигнализация. В случае срабатывания всех видов сигнализации на лицевой панели блока включается светодиодная индикация, а в блоке автоматики срабатывает реле, к которому можно подключить исполнительное устройство (сирену либо устройство выключения или торможения контролируемого устройства).

Характеристики

Рабочий частотный диапазон

0,1 ÷ 2000 Гц

Напряжение питания

±24 В, ±15 В

Диапазон осевого сдвига (при расстоянии от датчика до контролируемого объекта 1,35 ±0,15 мм)

-1 ÷ +1 мм

-0,6 ÷ +0,6 мм

Диапазон рабочих температур

+5 ÷ +40 °С

Режим работы

непрерывный

Выходное напряжение (при осевом сдвиге 1 мм и сопротивлении нагрузки 10 кОм)

не менее 5 В

Коммутируемое напряжение/ток

~220 В/100 мА

Исполнение

взрывозащищённое

Масса

2200 г

Размер блока

длина

465 мм

ширина

160 мм

высота

120 мм
