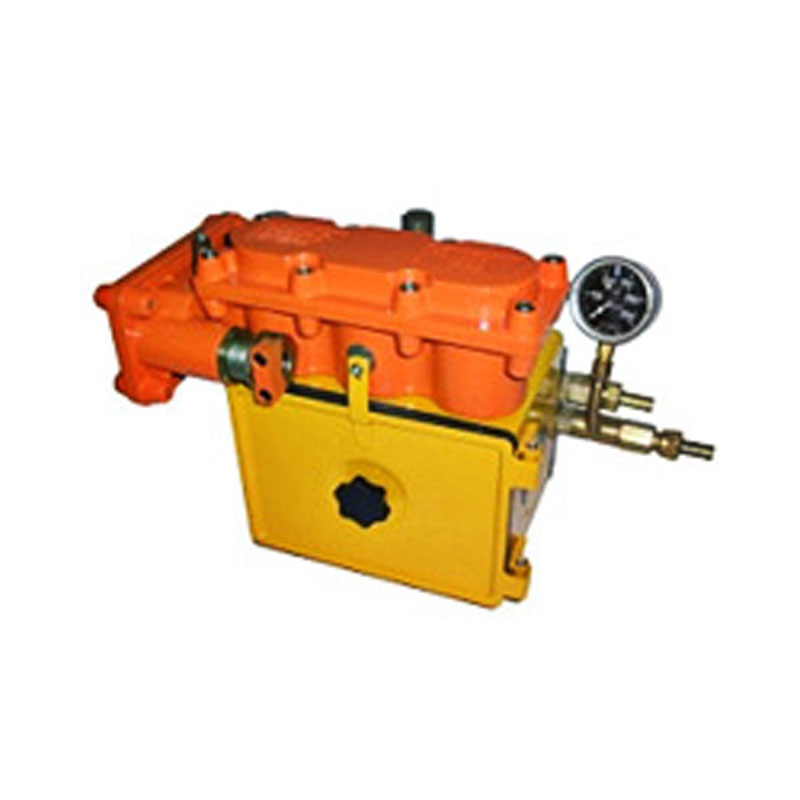

Блок управления БУК-2

Блок управления кранами БУК-2 – это такое устройство управления трубопроводной арматурой (пневматической или гидропневматической). Управление производится дистанционно путём подачи напряжения на блок или местно в ручном режиме. Блок предназначен для управления трубопроводной арматурой с диаметром условного прохода до 1400 мм. Монтаж устройства производится непосредственно на вал крана или задвижки.

Работа блоков БУК-2

Применяется на распределительных пунктах, хранилищах нефте- и газопроводных сетей, и других отраслях промышленности, в которых на производстве для выполнения технологического процесса используются трубопроводы с неагрессивными газами или воздух под давлением.

Для корректной работы автоматики и индикации состояния (открыто/закрыто) применяются установленные в блок конечные выключатели положения. При достижении крайнего (конечного) угла поворота крана срабатывает переключатель, и это событие используется автоматикой. Контроль уровня давления в пневмосистеме устройства на входном и выходном патрубке выполняется с помощью манометров.

Конструкция

Блок состоит из нескольких функциональных узлов:

  • Клапанов;
  • Электромагнита;
  • Устройства сопряжения с валом крана/задвижки;
  • Входного/выходного фитингов с манометрами;
  • Переключателей конечных положений (открыто/закрыто) регулируемой арматуры.

Всё это соединено в единое устройство с применением винтов и прокладок. Корпус БУК-2 выполнен из металла и имеет противовзрывное исполнение. Питание клапанов производится из магистрали, на которой установлено регулируемое устройство (кран). Подача на клапан рабочей среды воздуха или газа производится после их очистки с помощью фильтров от мелких частиц мусора, пыли и осушения от примесей масла, и влаги.

Электромагниты, установленные в блок управления БУК-2, могут быть рассчитаны на разное рабочее напряжение постоянного тока: 24,110, 220 В в зависимости от потребностей и сферы применения блока управления. На высокое напряжение блоки собираются по предварительному заказу.

Рабочее давление

6 ÷ 100 кгс/см2

Входной/выходной сигнал управления

электрический/пневматический

Рабочая среда

воздух (очищенный, сжатый), газ (не агрессивный)

Класс защиты корпуса

IP66

Условия эксплуатации

-55 ÷ +50 °С, влажность до 100 % при +25 °С

Вес блока

13100 г

Режим работы магнита

постоянный

Напряжение управления катушкой магнита

24, 110, 220 В

Взрывозащита

IExdIIBT4

Диаметр пневмофитингов

8 мм

Мощность потребляемая катушкой магнита

до 20 Вт

Климатическое исполнение

УХЛ1

Габариты

длина

445 мм

ширина

212,5 мм

высота

275 мм

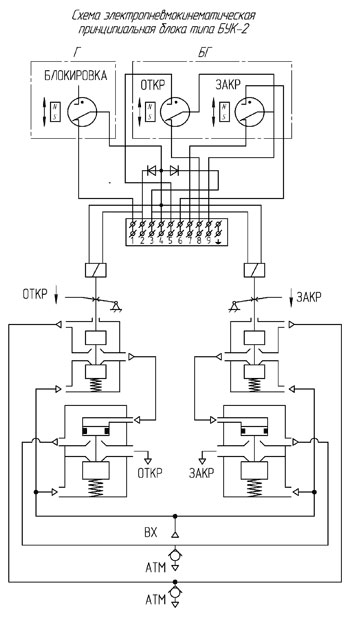

Электрическая схема

Электрическая схема блока
