Блок выключателей БКВ1

Блок конечных выключателей БКВ1 – это блок с конечными переключателями крайних положений запорной арматуры, установленной на трубопроводах. Сигнал, поступающий с БКВ, используется для автоматизации процесса управления задвижками и кранами в промышленных и коммунальных коммуникационных системах.

Назначение блоков БКВ1

БКВ-1 предназначен для индикации крайних положений запорной арматуры с диаметром условного прохода до 1400 мм и совместной работы с блоками управления кранами, например, БУК. Может использоваться в системах автоматики на трубопроводах газораспределительных станций, перерабатывающих заводов, химической, нефтегазовой промышленности. БКВ может работать в широком диапазоне температуры и влажности, что дополнительно расширяет область его применения.

Рабочий процесс

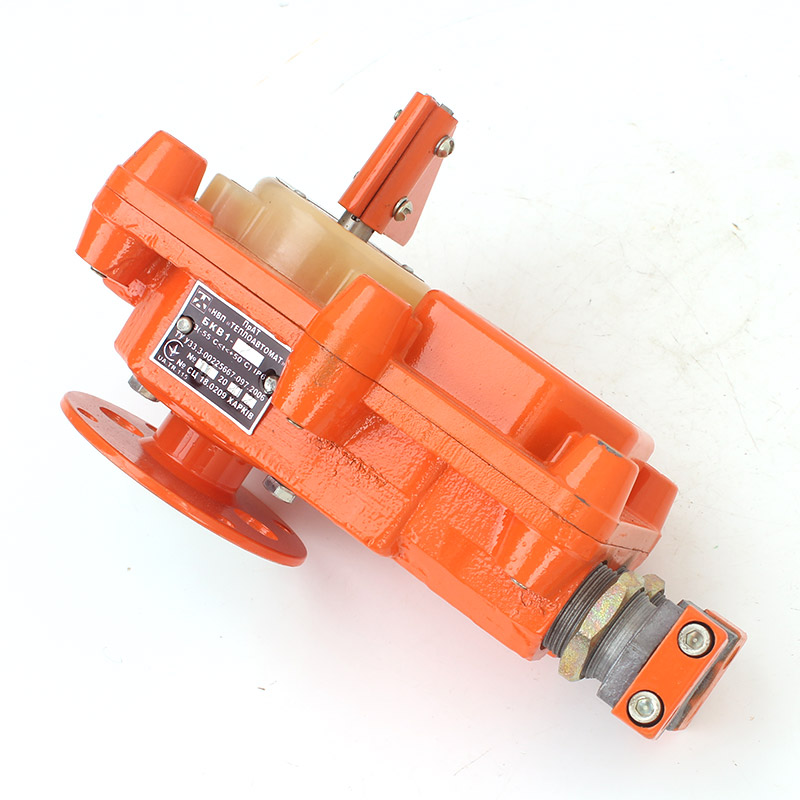

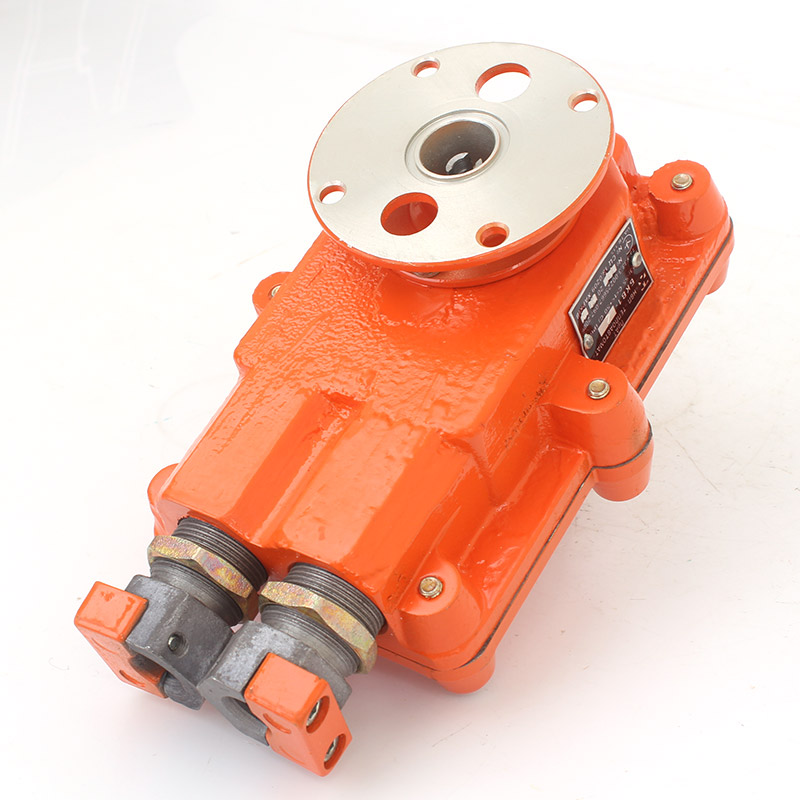

Блок для выключателей изготавливается во взрывозащищёном металлическом корпусе, состоящем из двух половинок, скрепляемых с помощью винтов. Взрывобезопасное пространство, в котором размещены соединения электрических проводов и установлены переключатели положений, образуется уплотняющими прокладками корпуса устройства и кабельных вводов.

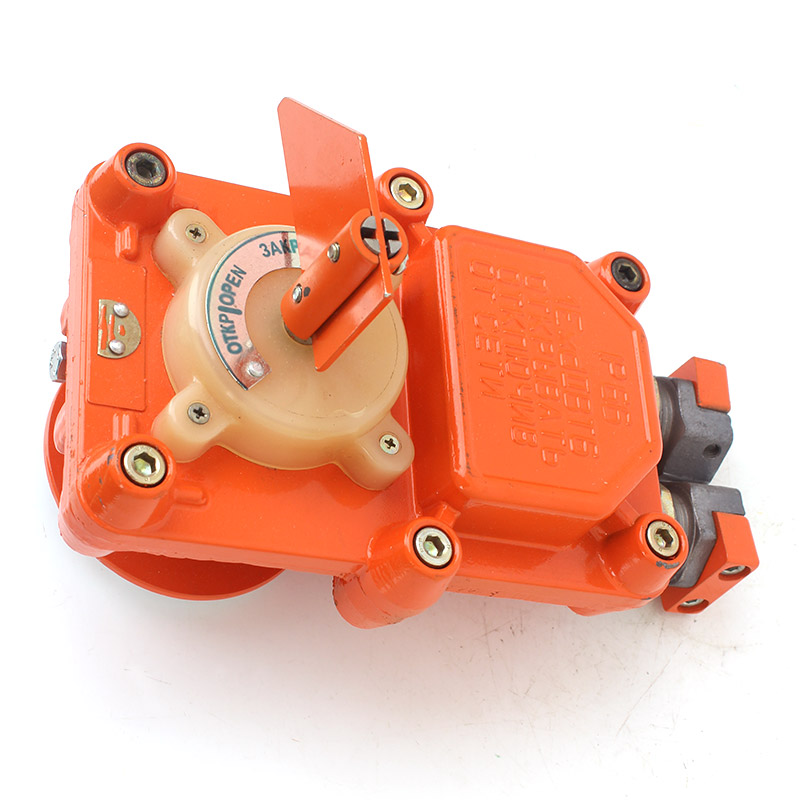

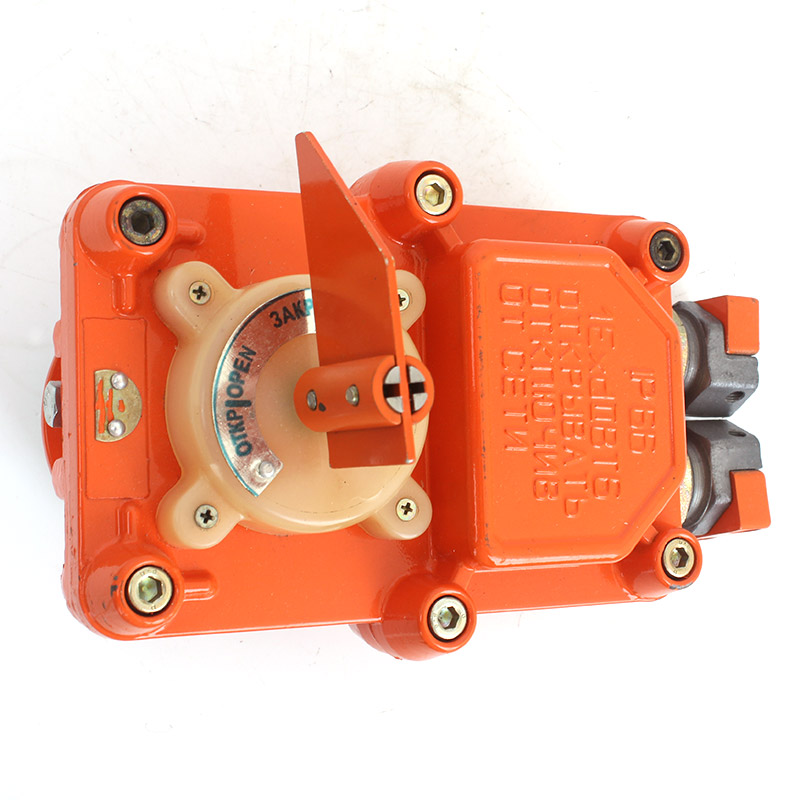

Функционально блок можно разделить на две части: кабельные вводы с распределительной коробкой и поворотно-указующее устройство. Блок предназначен для монтажа непосредственно на вентиль или заслонку. Вал устройства имеет возможность поворачиваться на 90 ˚, на нём с помощью винтов закреплён флажок, который указывает на угол поворота запорного механизма трубопровода, например, шарового крана.

При достижении одного из крайних положений, что соответствует открытому или закрытому положению арматуры происходит срабатывание переключателей и, соответственно, передача информации о событии на пульт управления или блок автоматики. Сверху на корпусе есть информационные надписи, указывающие на то, в каком положении сейчас находится кран. Вскрытие и проведение ремонтных работ на необесточенном устройстве в месте эксплуатации запрещено.

Наименование одной штуки

Блок БКВ1

Рабочий угол поворота указующего вала

до 90 ±5 °

Тип контактного устройства

переключающий

Коммутирующая способность контактов (механическая)

1 × 104 срабатываний

Нагрузочная способность

переменный ток

250 В, до 6 А

постоянный ток

36 В, до 2 А

Рабочая

температура

-55 × +50 °С

влажность

до 100 %, при 25 °С

Габариты

200×123,5×85 мм

Масса

1500 г

Взрывозащита блока

IExdIIBT6

Класс защиты корпуса

IP66

Климатическое исполнение

УХЛ1
