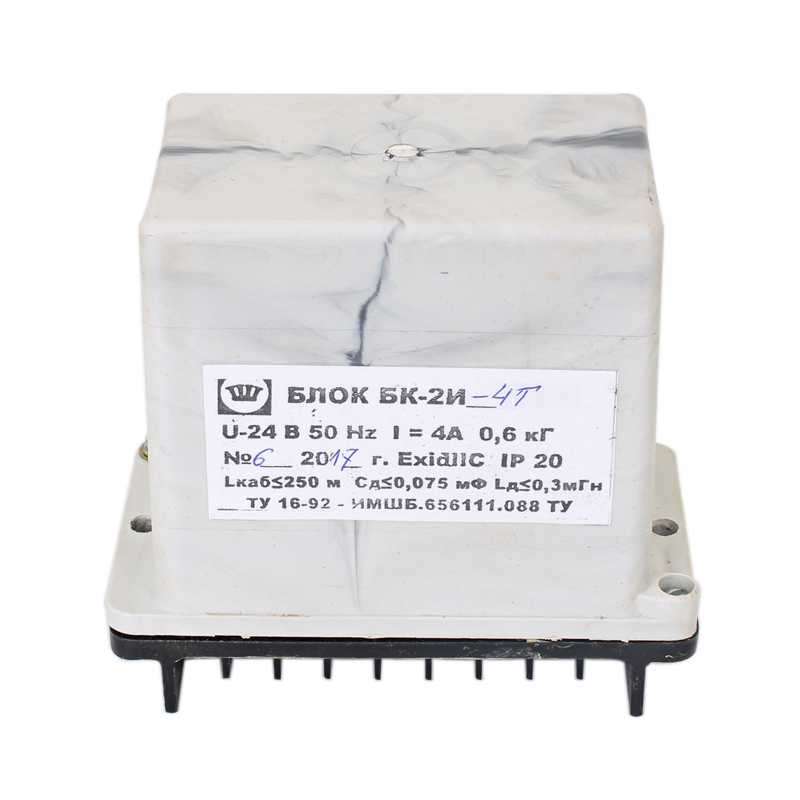

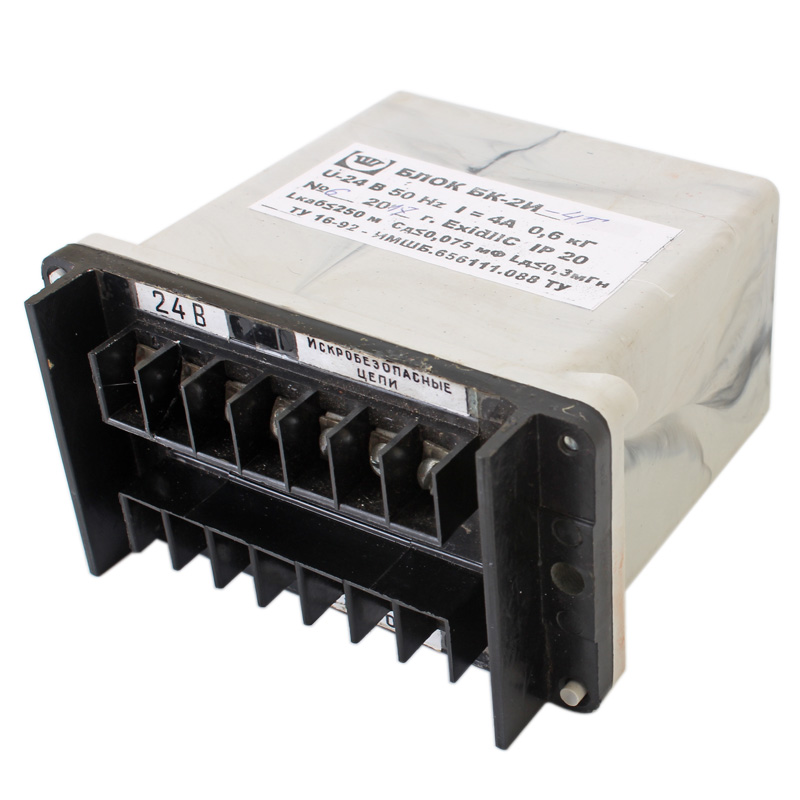

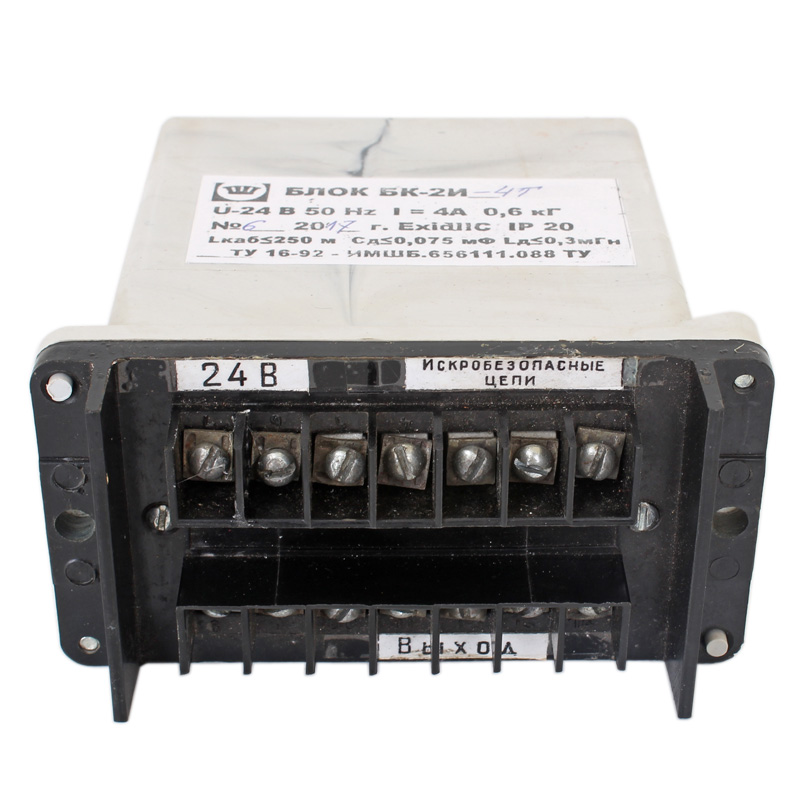

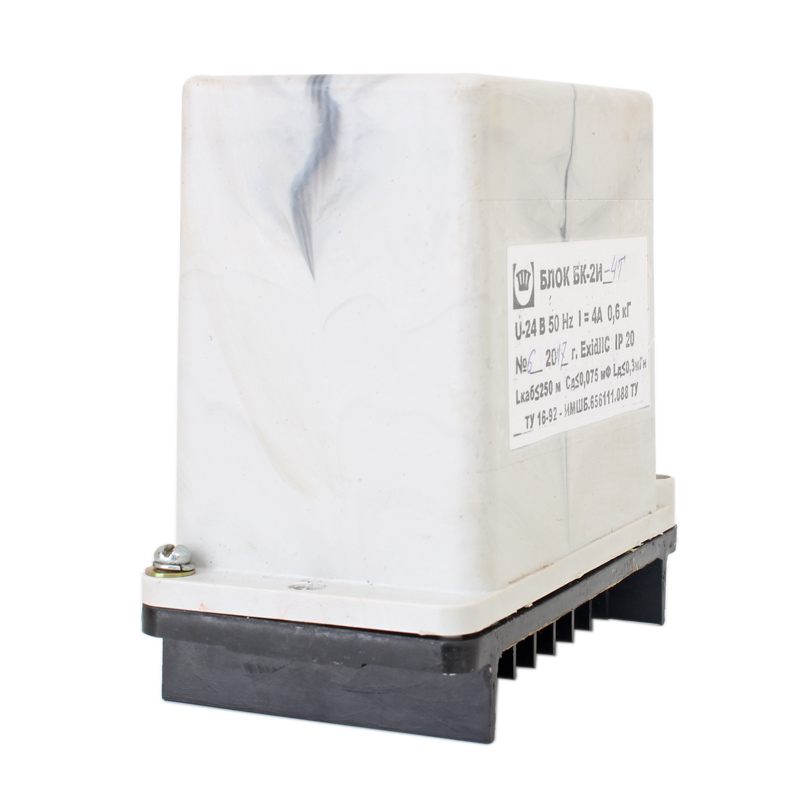

Блок БК-2И

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Искробезопасный блок управления БК-2И предназначен для управления по искробезопасным цепям магнитными пускателями и контакторами, а также для включения токоприемников небольшой мощности. Может также использоваться как искробезопасное разделительное реле в устройствах системной автоматики промышленных установок, работающих в зонах со взрывоопасной средой.

Основные особенности

Блок имеет входные искробезопасные электрические цепи уровня "iа", маркировку по взрывозащите ЕхiаIIС и устанавливается во взрывонепроницаемые оболочки низковольтных комплектных устройств, располагаемых во взрывоопасной зоне, или в шкафах, располагаемых в помещениях вне взрывоопасной зоны. С целью универсального использования разработано 4 типоисполнения блоков - БК-2И-с, БК-2И-р, БК-2И-3, БК-2И-4, различающихся режимом работы каналов или их количеством.

Блок БК-2И-с является базовым исполнением, так как применяется наиболее часто и выполняет основную функцию управления - включение коммутационных аппаратов в режиме реверса.

Условия эксплуатации

  • Высота над уровнем моря до 2000 м.
  • Температура окружающей среды от -40 до +40°C.
  • Относительная влажность воздуха 98% при температуре +25°C.
  • Допустимая вибрация мест крепления с частотой до 25 Гц при ускорении не более 0,5g.
  • Окружающая среда, не содержащая агрессивных паров в концентрациях, разрушающих металл и изоляцию.
  • Блок соответствует требованиям ТУ 16-90 ИМШБ.656111.098 ТУ. ТУ 16-90 ИМШБ.656111.098 ТУ.

Характеристики

Технические характеристики

Параметр

Значение

Номинальное напряжение питающей сети

380 В

Частота питающей сети

50 Гц

Номинальное напряжение питания блока

24 В

Параметры искробезопасных цепей:

максимальное количество входов

4

напряжение ХХ

не более 15 В

ток КЗ

не более 65 мА

индуктивность

не более 0,0003 Гн

емкость

не более 0,075 мкФ

Параметры выходных контактов:

номинальный ток контактов

4 А

коммутируемое напряжение

380 В

потребляемая мощность (для одного канала)

не более 3 В·А

Гарантийный срок

2 года со дня ввода блока в эксплуатацию

Масса:

БК-2И-с

0,35 кг

БК-2И-р

БК-2И-3

0,5 кг

БК-2И-4

0,35 кг

Комплектация

Комплект поставки

В комплект поставки входят: блок БК-2И выбранной модификации, трансформатор, предохранители, кнопочный пост (по требованию заказчика), паспорт.

Обозначение для заказа

Структура условного обозначения имеет следующий вид - БК-2И-Х-Х2, где:

  • БК - блок управления;
  • 2 - номер разработки;
  • И - искробезопасный;
  • Х - условное обозначение исполнения блока в зависимости от режима работы и количества каналов:
    • с - с совместной работой каналов (реверсивное включение);
    • р - с раздельной работой каналов (автономное включение);
    • 3 - трехканальный;
    • 4 - четырехканальный.
  • Х2 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15543.1-89 и ГОСТ 15150-69.
