Блок дистанционного управления БДУ-Т

Голосов: 1
Документация:
Паспорт(1.46 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок дистанционного управления БДУ-Т предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищенным пускателям и комплектным устройствам управления (станциям).

Блоки БДУ-Т необходимы для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, защиты от потери управления и самовключения.

Устройство и работа

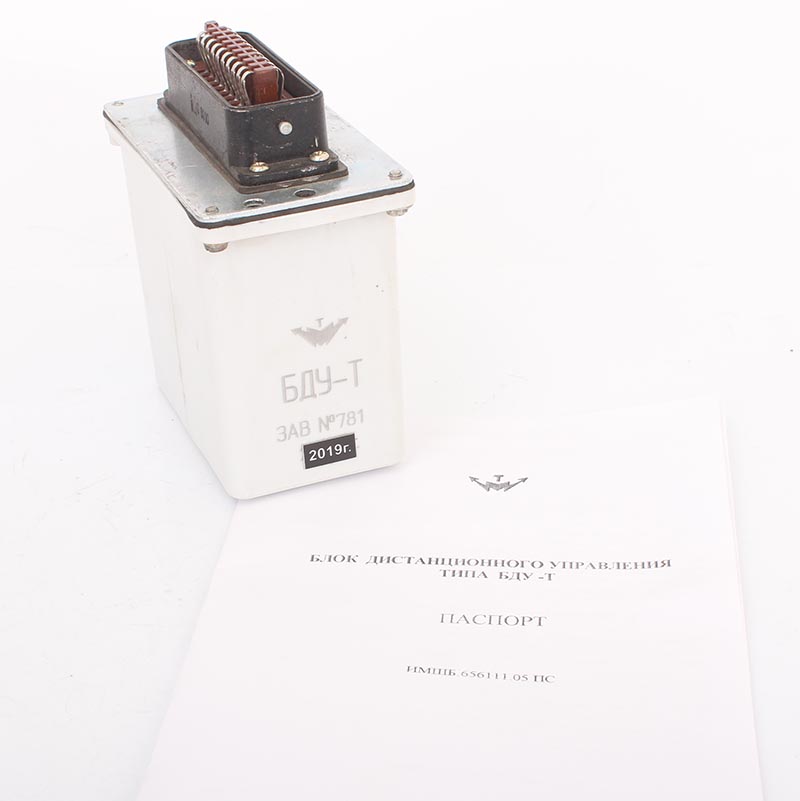

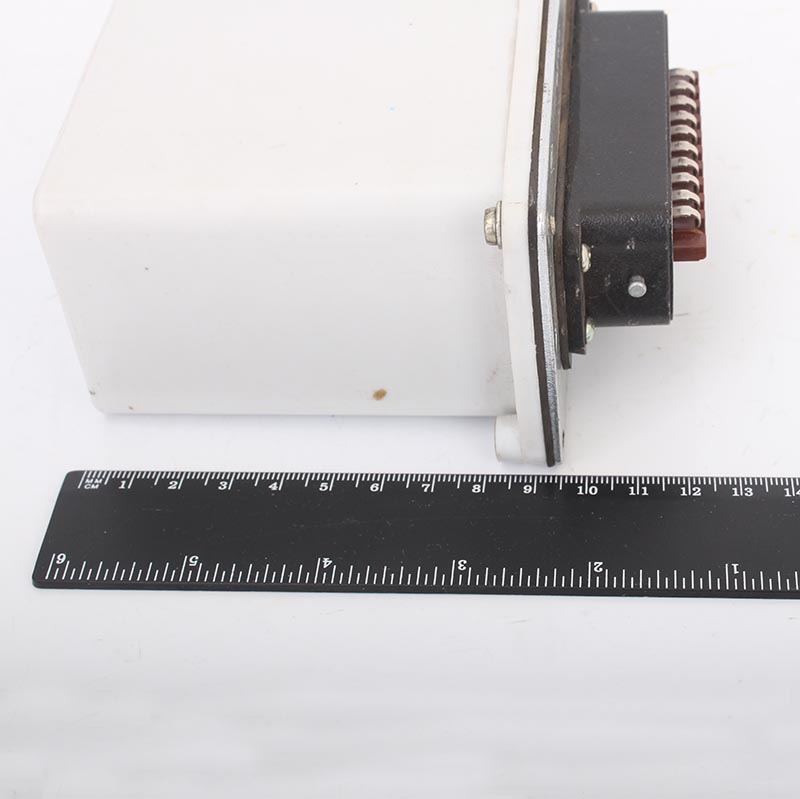

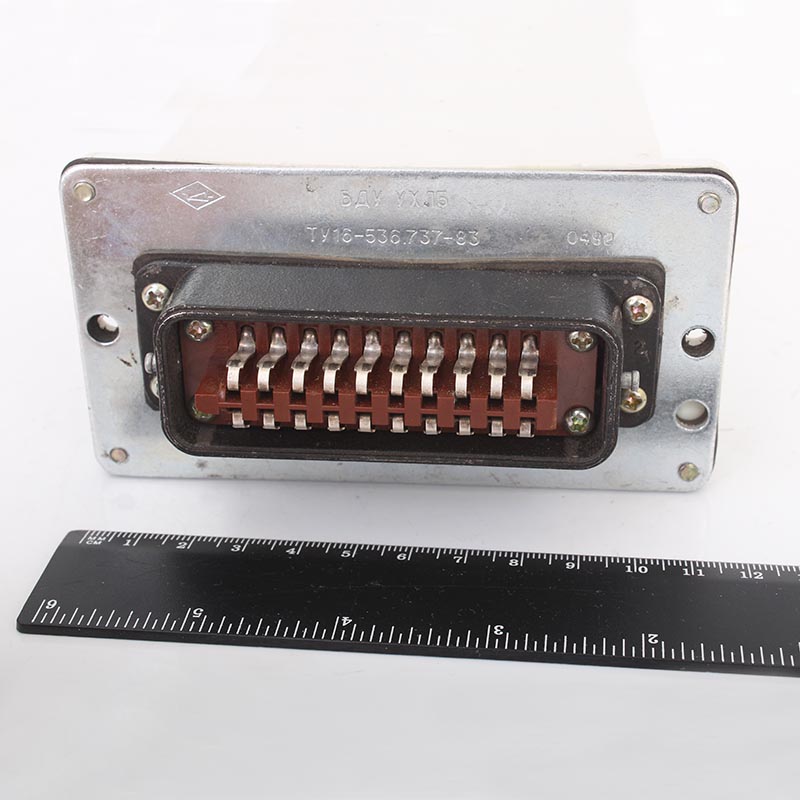

Блоки ДУ данного типа выполнены в формате монокорпусного устройства с пластиковым корпусом прямоугольной формы. Нижняя грань прибора снабжена контактным разъемом для присоединения контролируемого оборудования и линии питания. Устройство БДУ-Т монтируется в подготовленный отсек коммутационного аппарата, после чего фиксируется винтами. Внутри корпуса установлена печатная плата с электронными компонентами управления.

Характеристики

Номинальное напряжение, В 18
Частота сети, Гц 50
Тип разъема РШАВ ПБ-20
Напряжение на выходных коммутирующих контактах, В 36
Постоянный ток коммутации, не более, А 0,15
Переменный ток коммутации, не более, А 0,3
Габаритные размеры, мм 121х65х128
Масса, кг 0,53

Комплектация

  • Блок БДУ-Т - 1 шт
  • Паспорт ИМШБ.656111.05 ПС - 1 экз.(на 5шт и менее)
