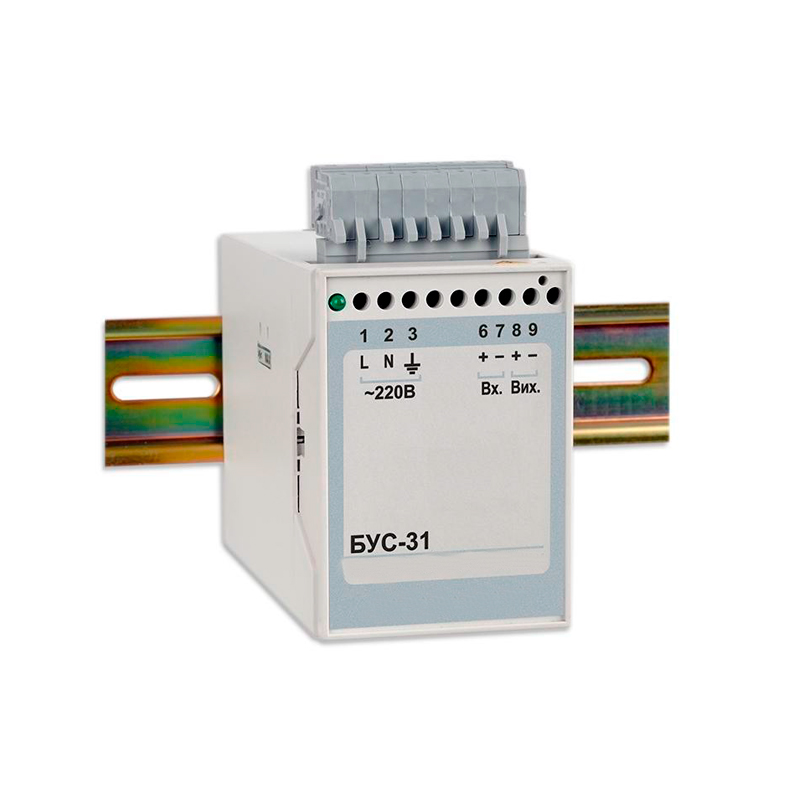

Блок управления симисторный БУС-31

Average: 8 (1 vote)
Категория:

Блок управления БУС-31 предназначен для управления мощностью в активной нагрузке при помощи подключаемого внешнего оптосимистора.

Область применения

Блок применяться для автоматического поддержания температуры в технологических процессах или в качестве задатчика мощности электрического нагревателя. Блок управления используется как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Структура условного обозначения

Блоки управления БУС-31 маркируются так:БУС-31-A, где

  • А - код аналогового входа:
    • постоянный ток от 0 мА до 5 мА
    • постоянный ток от 0 мА до 20 мА
    • постоянный ток от 4 мА до 20 мА
    • напряжение постоянного тока от 0 В до 10 В

Конструктивное исполнение

Блок БУС-31 состоит из литого ударопрочного пластмассового корпуса.

На задней стенке блока установленные захваты для монтажа на DIN рельс.

На передней стенке блока установлены индикатор наличия напряжения в сети и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке блока установлены разъем-клеммы для подключения внешних цепей.

Техническая характеристика Значение
Вход
Количество каналов 1
Тип входного аналогового сигнала 0-5 мА (Rвх= 200 Ом)
0-20 мА (Rвх=50 Ом)
4-20 мА (Rвх=50 Ом)
0-10 В (Rвх=20 кОм)
Выход
Тип выхода внешний оптосимистор без встроенного детектора нулевого напряжения фазы
Нелинейность преобразования, не более 10%
Метод управления симистором фазовый
Время нарастания выходного сигнала при включении питания, не более 4 сек. (вкл. узел задержки)
Электрические данные
Напряжение питания 220 В переменного тока
Потребляемая мощность, не более 4 ВА
Гальваническая изоляция трехуровневая
(вход, выход, питание)
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 96 х 55 х 110 мм
Масса преобразователя, не более 0,4 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование Количество
ПРМК.423129.001 Блок управления внешним симистором БУС-31 1
ПРМК.423129.001 ПС Паспорт 1
ПРМК.423129.001 РЭ Руководство по эксплуатации 1*
232-103/026-000 Розетка угловая 1
734-204 Розетка прямая 1
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1
* - 1 экземпляр на любое количество блоков при поставке в один адрес
