Блок управления симисторный БУС-41

Average: 9 (1 vote)
Категория:

Блок управления БУС-41 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность (количество периодов сети питания) включенного состояния внешнего оптосимистора. Этот режим предоставляет много преимуществ, так как он переключает оптосимистор при прохождении нулевого напряжения без электромагнитных помех.

Область применения

Блок управления БУС-41(симисторный) широко используется в энергетике, металлургии, химической и других отраслях промышленности.

Структура условного обозначения

Блок управления БУС-41 маркируется так: БУС-41-А-B, где:

  • А - код выходного сигнала:
    • постоянный ток от 0 мА до 5 мА,
    • постоянный ток от 0 мА до 20 мА,
    • постоянный ток от 4 мА до 20 мА,
    • напряжение постоянного тока от 0 В до 10 В.
  • В - количество периодов питающего напряжения на нагрузке при стопроцентном входном сигнале:
    • I диапазон - 125,
    • II диапазон - 250,
    • III диапазон - 350.

Конструктивное исполнение

Блок БУС-41 состоит из литого ударопрочного пластмассового корпуса.

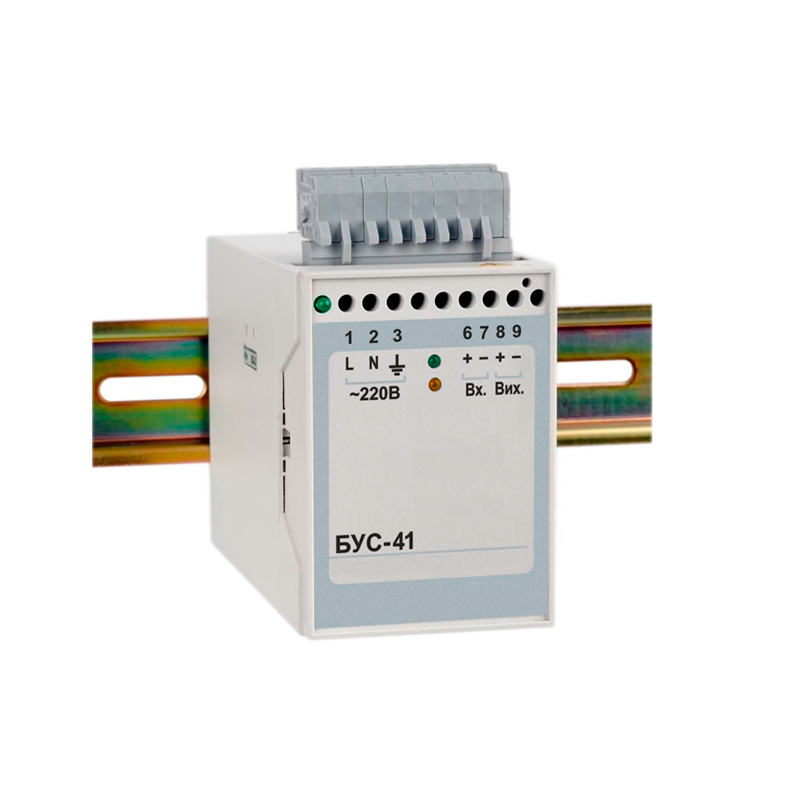

На задней стенке блока установленные захваты для монтажа на DIN рельс. На передней стенке блока установлены индикатор наличия напряжения в сети (HL1), индикатор разомкнутого состояния внутреннего ключа (HL2), индикатор замкнутого состояния внутреннего ключа (HL3) и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке блока установлены разъем-клеммы для подключения внешних цепей.

Техническая характеристика Значение
Вход
Количество каналов 1
Тип входного аналогового сигнала 0-5 мА (Rвх= 200 Ом)
0-20 мА (Rвх=50 Ом)
4-20 мА (Rвх=50 Ом)
0-10 В (Rвх=20 кОм)
Количество периодов для:
  • I диапазона
  • II диапазона
  • III диапазона
125 (период 2.5 сек.)
250 (период 5 сек.)
350 (период 7 сек.)
Количество периодов для:
  • I диапазона
  • II диапазона
  • III диапазона
1%
0,4%
0,3%
Выход
Тип выхода - Внешний симистор
Выходное напряжение без нагрузки 20 В
Выходное сопротивление 2 кОм
Нелинейность преобразования, не более 10%
Метод управления симистором Числоимпульсный
Электрические данные
Напряжение питания 220 (от 187 до 242) В переменного тока
Потребляемая мощность, не более 3 ВА
Гальваническая изоляция трехуровневая
(вход, выход, питание)
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 96 х 55 х 110 мм
Масса преобразователя, не более 0,4 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование Количество
ПРМК.423129.007 Блок управления внешним оптосимистором БУС-41 1
ПРМК.423129.007 ПС Паспорт 1
ПРМК.423129.007 РЭ Руководство по эксплуатации 1*
232-103/026-000 Розетка угловая 1
734-204 Розетка прямая 1
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1
* - 1 экземпляр на любое количество блоков при поставке в один адрес
