Блок управления симисторный БУС-11

Блок управления симисторный БУС-11 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность (количество периодов сети питания) включенного состояния симистора.

Область применения

Блок управления симисторный используется  как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Структура условного обозначения

Блок управления БУС-11 маркируется так: БУС-11-А-B, где:

• А - код входного сигнала:
  • 1 - постоянный ток от 0 мА до 5 мА,
  • 2 - постоянный ток от 0 мА до 20 мА,
  • 3 - постоянный ток от 4 мА до 20 мА,
  • 4 - напряжение постоянного тока от 0 В до 10 В.
• В - количество периодов питающего напряжения на нагрузке при стопроцентном входном сигнале:
  • 1 - I диапазон - 125,
  • 2 - II диапазон - 250,
  • 3 - III диапазон - 350.

При заказе прибора необходимо указывать его полное название, в котором присутствует тип входа и период питающего напряжения.

Конструктивное исполнение

Блок БУС-11 состоит из литого ударопрочного пластмассового корпуса.

На задней стенке блока установленные захваты для монтажа на DIN рельс.

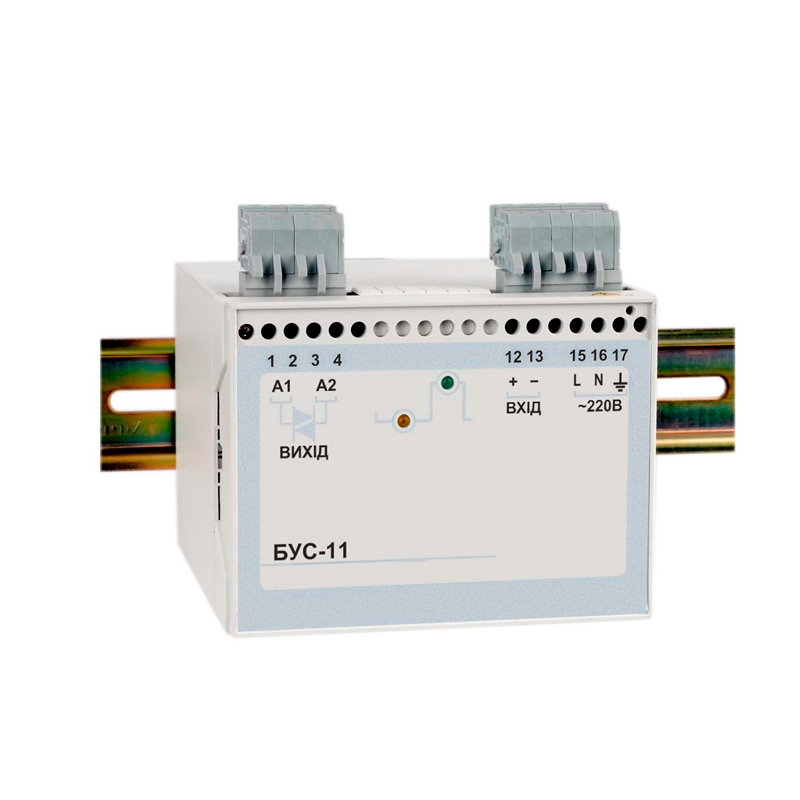

На передней стенке блока установлены индикатор наличия напряжения в сети (HL3), индикатор разомкнутого состояния внутреннего симистора (HL1), индикатор замкнутого состояния внутреннего симистора (HL2) и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке блока установлены разъем-клеммы для подключения внешних цепей.
