Блок управления симисторный БУС-21

Average: 9 (1 vote)
Категория:

Блок управления БУС-21 предназначен для управления мощностью в активной нагрузке при помощи внутреннего симистора.

Область применения

Блок управления используется как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Блок может применяться для автоматического поддержания температуры в технологических процессах или в качестве задатчика мощности электрического нагревателя.

Структура условного обозначения

Блоки управления БУС-21 маркируются так: БУС-21-А, где:

  • А код аналогового входа:
    • 1 - постоянный ток от 0 мА до 5 мА
    • 2 - постоянный ток от 0 мА до 20 мА
    • 3 - постоянный ток от 4 мА до 20 мА
    • 4 - напряжение постоянного тока от 0 В до 10 В

Конструктивное исполнение

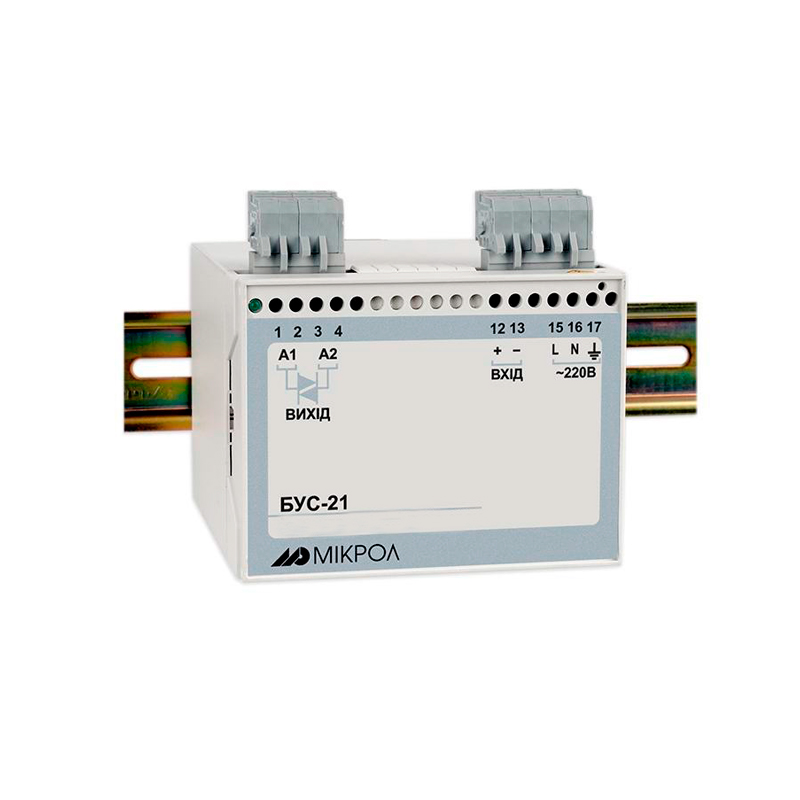

Блок БУС-21 состоит из литого ударопрочного пластмассового корпуса.

На задней стенке блока установленные захваты для монтажа на DIN рельс. На передней стенке блока установлены индикатор наличия напряжения в сети и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке блока установлены разъем-клеммы для подключения внешних цепей.

Техническая характеристика Значение
Вход
Количество каналов 1
Тип входного аналогового сигнала 0-5 мА (Rвх= 200 Ом)
0-20 мА (Rвх=50 Ом)
4-20 мА (Rвх=50 Ом)
0-10 В (Rвх=20 кОм)
Выход
Тип выхода внутренний оптосимистор без встроенного детектора нулевого напряжения фазы
Максимальное напряжение коммутации переменного (действующее значение), не более 600 В
Максимальный ток нагрузки выхода 40 А
Нелинейность преобразования, не более 10%
Метод управления симистором фазовый
Время нарастания выходного сигнала при включении питания, не более 4 сек. (вкл. узел задержки)
Электрические данные
Напряжение питания 220 В переменного тока
Потребляемая мощность, не более 6 ВА
Гальваническая изоляция трехуровневая
(вход, выход, питание)
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 96 х 100 х 110 мм
Масса преобразователя, не более 0,55 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование Количество
ПРМК.423129.003 Блок управления симистором БУС-21 1
ПРМК.423129.003 ПС Паспорт 1
ПРМК.423129.003 РЭ Руководство по эксплуатации 1*
232-102 Розетка угловая 1
232-103 Розетка угловая 1
232-104 Розетка угловая 1
231-131 Рычаг монтажный 1
* - 1 экземпляр на любое количество блоков при поставке в один адрес
