Блок «ИНТЕРВАЛ 02»

Блок управления «ИНТЕРВАЛ 02» относится к управляющим электронным системам. Эта модель предусматривает работу с машинами для перемешки теста и его видов, типа Л4-ХТ3-2Б, используемыми в пищевой и кулинарной отрасли. Благодаря применению этого устройства можно будет автоматизировать процесс управления и контроля работы этих функциональных устройств.

Принцип работы и устройство блока

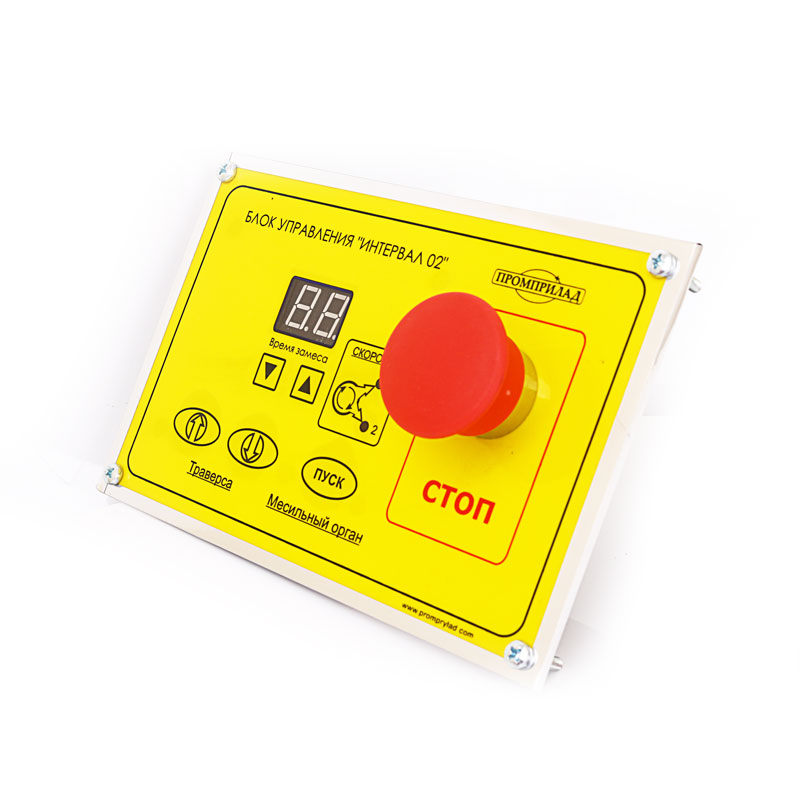

Управляющий блок ИНТЕРВАЛ 02 был сознательно построен на основе высокопроизводительного микроконтроллера Attiny 2313-SU от фирмы ATMEL, что гарантирует безотказную эксплуатацию блока на протяжении длительного периода. Сама конструкция блока построена в виде электронного таймера, с кнопками управления и программирования режимами работы тестомесильной машины. Текущие параметры, заданные таймером будут отображаться на цифровом табло. О текущих режимах работы устройства будут информировать светодиодные индикаторы.

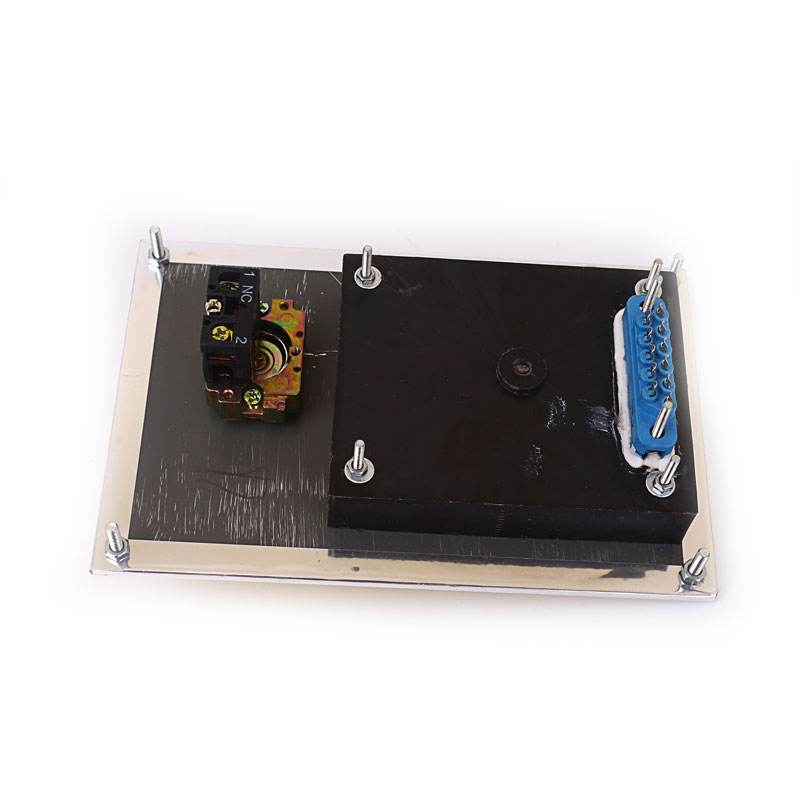

При помощи функциональных клавиш на лицевой панели управляющего блока можно управлять задатчиком временного значения, функцией по выбору рабочей скорости тестомесильной машины, а также осуществлять ручное управление траверсой. Устройствами выходного типа применяются контакты реле машины. Подключение управляющего блока осуществляется при воздействии разъемов, месторасположением которых является задняя сторона сего устройства.

Эксплуатационные условия

Предложенные приборы рассчитаны на использование во взрывобезопасных помещениях, в воздушной среде не находится любой агрессивной примеси или непроизвольно токопроводящей пылевой прослойки. Допускается эксплуатация прибора в достаточно широком интервале температур, начиная с 00С и заканчивая +500С. Влажность воздушной среды не должна превышать 95%.

Гарантия от производителя

Выполнение всех установленных норм хранения и эксплуатации устройства позволит рассчитывать на гарантийное обслуживание. Срок гарантии на прибор устанавливается длительностью в 12 месяцев, начиная со дня ввода в эксплуатацию или 18 месяцев со дня его производства.

Каналы для управления, количество:

2

Временной интервал рабочего цикла:

от 0 до 30 минут

Дискретность временного отсчета:

1 минута

Используемое напряжение питания устройства:

36В±10%

Применяемый ток управления:

Величина необходимой мощности в работе:

Меньше чем 5 Ватт

Диапазон температур работы прибора:

от 00С до +500С

Габаритные размеры:

190х125х75мм

Вес устройства:

не более 300 грамм

  • прибор управления «ИНТЕРВАЛ-02»;
  • технический паспорт;
  • эксплуатационное руководство;
  • потребительская тара.
