Блок управления ТР-102

No votes yet
Категория:

Блок управления отоплением ТР-102 предназначен для поддержания температуры в четырех зонах с помощью контактов терморегулятора (биметаллический датчик).

Устройство и принцип действия

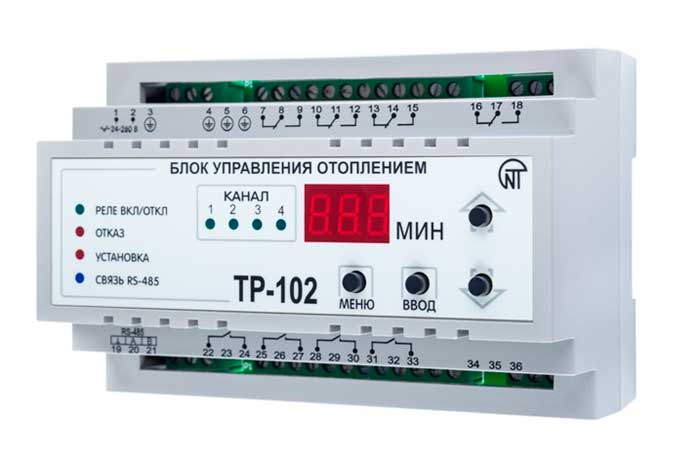

Блок управления выполнен в пластмассовом корпусе (9 модулей типа S), предназначенном для крепления на DIN- рейку.

Поддержание температуры происходит в циклическом режиме с индикацией текущей зоны контроля. В процессе работы ТР-102 производит опрос входных датчиков. В зависимости от выбранной логики работы (сигналом считается нормально замкнутый или нормально разомкнутый контакт, параметр ), при поступлении сигнала с первого датчика, включается соответствующее ему реле К1, контакты 8,9 замыкаются , а контакты 7,8 размыкаются, на индикаторе начинает отображаться счет времени, происходит блокировка оставшихся трех каналов 2,3,4.

После того как исчезнет сигнал с первого датчика или по истечению установленного время ( по умолчанию 40 мин .), реле нагрузки первого датчика отключается и ТР-102 приступает к контролю второго датчика, по окончанию контроля второго датчика, устройство приступает к контролю третьего и так до четвертого. Далее круг повторяется. Все четыре датчика работают по кругу, не имея приоритетов. В случаи, если сигнал, с какого-либо датчика не поступил, блок управления пропускает его и приступает к контролю следующего. Во время контроля одного канала остальные три блокируются.

Технические характеристики
Параметры Значение
Напряжение питания, В 24 – 260 AC/DC
Тип датчика, “сухой контакт” биметаллический датчик
Количество подключаемых датчиков, шт 1- 4
Количество выходных реле, шт 4
Потребляемая мощность ( под нагрузкой ), ВА 4,0
Масса, кг 0,370
Габаритные размеры, мм 90х139х63

Эксплуатация

Оптимальными условиями для использования блока управления ТР-102 являются:

  • температура окружающей среды от -35 до +55°С,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30...80% при температуре 35°С.
