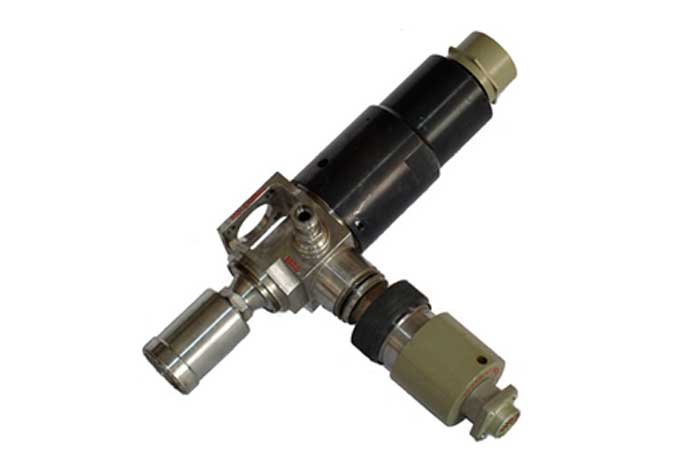

Блок наддува УФ 90083-006
Описание
Блок наддува УФ 90083-006 предназначен для дистанционного управления потоком рабочей среды и регулирования давления "после себя".
Устройство и принцип действия
Дистанционный контроль блока наддува происходит путем подачи электрического импульса определенной длительности.
После снятия электрического импульса возможно сохранения любого статуса (открыт или закрыт).также в конструкции предусмотрен датчик-сигнализатор положения клапана (открыт или закрыт).
Регулятор обеспечивает точное поддержание выходного давления при изменении на входе в широком диапазоне и изменении расхода потребителем. При этом наблюдаются минимальные утечки рабочей среды по затворам и окружающую среду.
| Параметры | Значение |
| Рабочая среда | азот, гелий |
| Давление рабочего тела на входе, МПа (кгс/см2 | 2,0 -35,0 (20,0 -350,0) |
| Давление на выходе (кгс/см2) | 1,6 (16,0) |
| Температура рабочей среды и окружающей конструкции, С | от -50 до +50 |
| Электропитание изделия осуществляется постоянным током, напряжением,В | 27 |
| Коммутируемый ток, А | не более 2,5 |
| Расход, кг/час | 10 |
| Масса блока УФ 90083-006, кг | 1,8 |

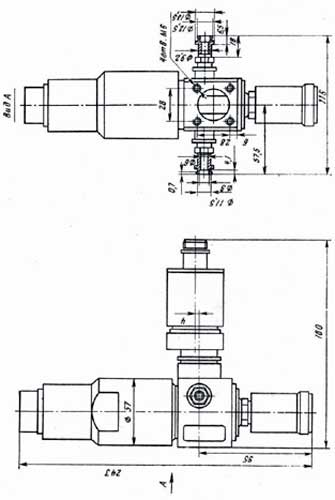

Габаритные и присоединительные размеры блока наддува УФ 90083-006
