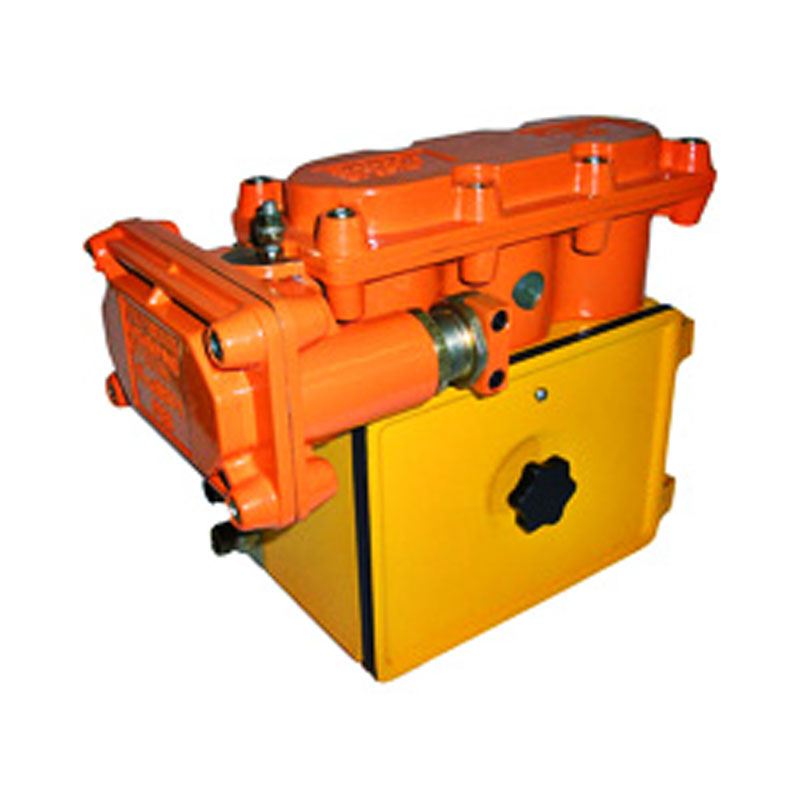

Блок управления БУК-3

Устройство представляет собой блок управления шаровыми кранами БУК-3 и задвижками с диаметром условного прохода до 1400 мм и обеспечения автоматизации этого процесса. Управление производится подачей напряжения постоянного тока величиной 24, 110, 220 В на катушку магнита, который обеспечивает работу клапана. Выбор напряжения производится в соответствии с нуждами производственного процесса.

Работа блока БУК-3

Устройство предназначено для управления и контроля работы двухпозиционных кранов, заслонок, задвижек. Нашли своё применение БУК-3 в системах автоматических системах управления технологическими процессами (АСУТП) в различных областях промышленности (например, нефтяной, химической). Также они используются в воздушных системах компрессорных станций и других отраслях, где необходимо управление потоками перемещаемых жидкостей и газов с помощью трубопроводов и запорной арматуры.

Конструкция

Блок имеет противовзрывное исполнение корпуса, материал изготовления которого – металл. Устройство состоит из нескольких функциональных узлов: клапана с фитингами для подключения, магнита (электрического), выключателей крайних положений. Питание для пневмоклапана можно брать непосредственно из системы, на которой и установлен кран и БУК, рабочая среда должна быть не агрессивной и предварительно очищенной от пыли, масла и влаги, что необходимо для нормального функционирования клапана.

Выключатели положений информируют о достижении краном крайних положений (открыто/закрыто), сигнал служит для отключения электромагнита и клапана, которые подавали воздух или газ под давлением на пневматический/гидропневматический кран/задвижку. Ремонт и обслуживание устройства под напряжением на месте монтажа запрещены, если блок управления БУК-3 используется на трубопроводе с воспламеняющимися жидкостями или газом, так как это может привести к аварийной ситуации и непредсказуемым последствиям для оборудования с производства, но и для обслуживающего персонала.

Напряжение питания электромагнита

24, 110, 220 В

Рабочее давление пневмоклапана

6 ÷ 160 кгс/см2

Корпус прошел проверку классом точности

IP66

Промежуток комфортной температуры для работы

-55 ÷ +50 °С

Электрический магнит при работе может поглощать

не более 20 Вт мощности

Масса блока

9800 грамм

Размеры устройства

325×236×166,5 мм

Климатическое исполнение

УХЛ1

Режим работы магнита

постоянный

Взрывозащита

IExdIIBT4

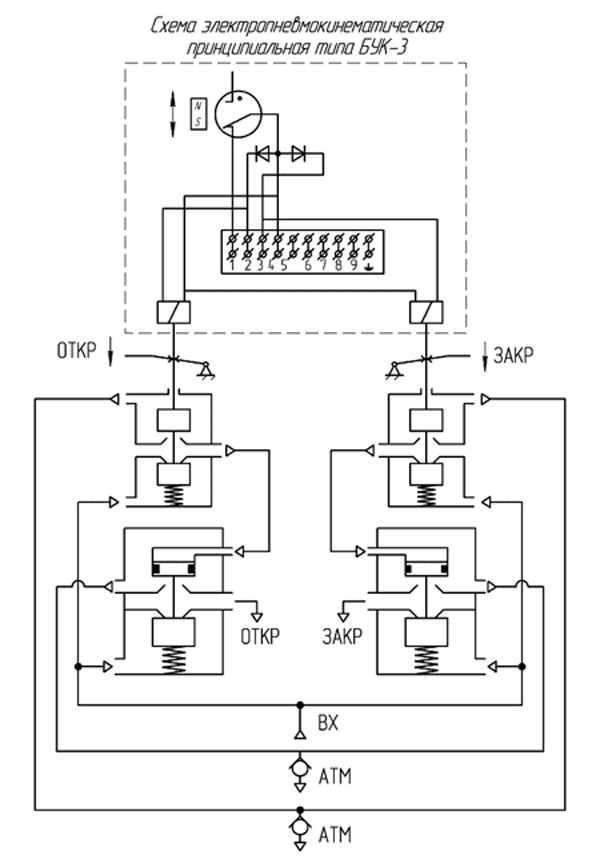

Схема блока БУК-3

Электрическая схема блока БУК-3
