Пульт для Вега-Модуль 3/4

Пульт контроля для БАУ "Вега-Модуль 3/4", используется для проверки работоспособности блоков управления – "Вега-Модуль 3".

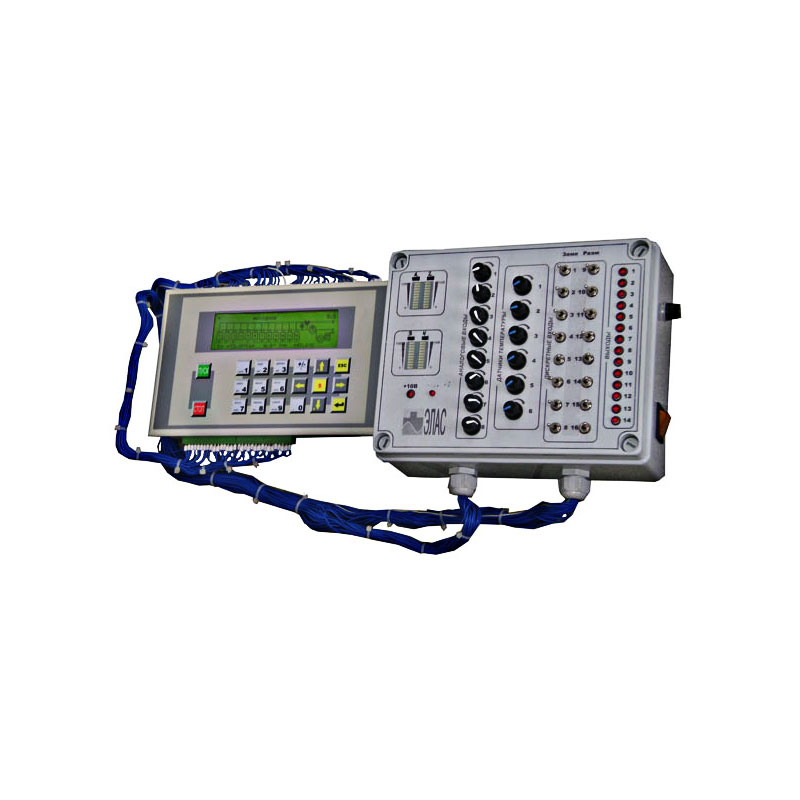

Устройство выпускается в корпусе выполненным из пластмассы с установленными, внутри, исполнительными элементами. На лицевую панель устройства выведены светодиодные индикаторы и переключатели, для проверки различных параметров контролируемого блока.

Использование блока

Для проверки работоспособности контролируемого устройства, к соответствующим входам блока, подключаются разъемы, соответствующие тем конструктивным частям контролируемого устройства, работоспособность которых требуется проверить.

Соответствие измерительных цепей блока, заявленным параметрам, проверяется путем имитации входящих сигналов, полностью соответствующих сигналам от терморезисторов. В результате подачи эталонного сигнала на контрольном дисплее контролируемого блока должны появиться измеренные параметры, по которым и определяется точность измерения в стандартных условиях. Для питания цепей дискретных входов может подаваться постоянное напряжение +10 или +24 В.

Работоспособность дискретных выходов проверяется посредством подачи напряжения требуемой величины на соответствующие входы контролируемого устройства, в результате этого на выходах устройства появляется сигнал, и в случае соответствия сигнала требуемым параметрам на лицевой панели пульта загорается соответствующий светодиод.
