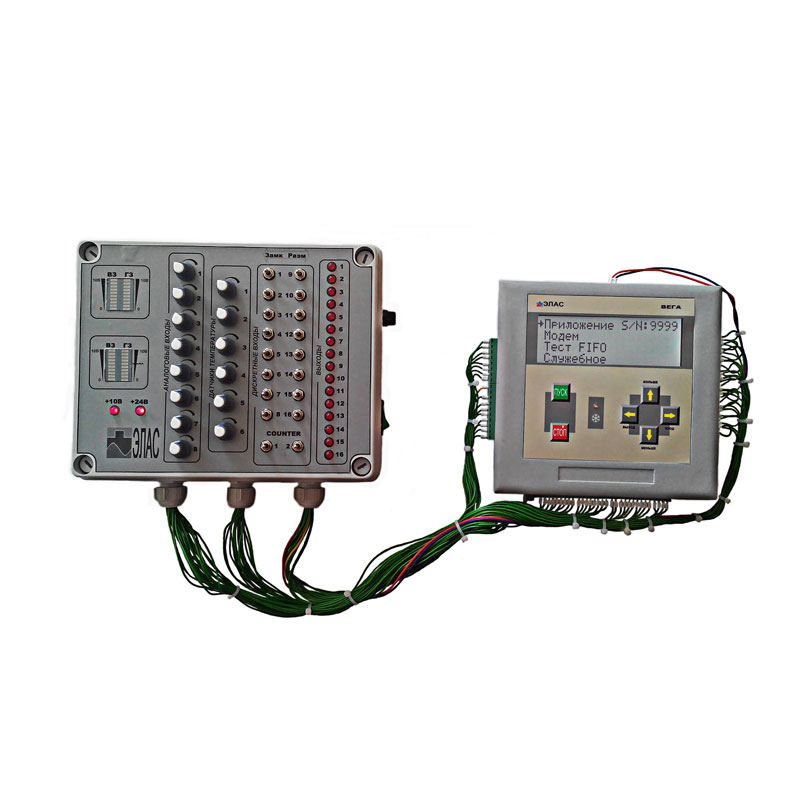

Пульт для Вега-Модуль 2.3

Пульт контроля блока Вега-Модуль 2.3, благодаря широкому функционалу устройства могут проверяться как отдельные функции блока, так и работоспособность устройства, в целом.

Пульт оснащен всеми необходимыми разъемами для проверки функционала блока управления.

Устройство и работа пульта управления

Проведение диагностики блока управления позволяет выявить возможные неисправности и неточности контролируемых параметров. Одним из основных преимуществ контроля с помощью пульта, является диагностика блоков управления на месте их установки, без обязательного демонтажа. Также контроль состояния может проводиться независимо от установленного, на контролируемом блоке, программного обеспечения.

Может производиться контроль параметров аналоговых выходов, как для обычной, так и для ШИМ модификаций.

Предусмотрена возможность проверки входов подключения датчиком пламени УФД, для этого на входы подключения датчика, подается эталонный сигнал имитирующий сигнал от датчика. И по показаниям на дисплее блока определяется работоспособность соответствующих цепей. Также по свечению соответствующих индикаторов на лицевой панели пульта определяется работоспособность выходов и корректность полученных величин.

Блок Вега-Модуль 2.3 функционально подкован и готов работать при ситуации:

№ п\п

Характеристика

Параметры

1

Выключатели, для проверки дискретных входов

16

2

Светодиоды для проверки дискретных выходов

12

3

Переменные резисторы, для проверки аналоговых входов

8

4

Переменные резисторы, для проверки входов подключения терморезисторов

6

6

Индикаторы проверки аналоговых выходов

4

Функционалом пульта предусмотрены индикаторы выходного напряжения +10 или +24 В, также предусмотрена возможность подачи напряжения - ~220В, для подключения ультрафиолетового датчика пламени.

Требуемые условия для правильной работы:

  • Минимальная разрешенная температура минус 5 градусов, а максимально разрешенный размер температуры плюс 50 градусов.
  • Влажность при работе должна колебаться при отрезках величины от 30 процентов до 80 процентов.
  • Размер максимальной вибрации 25 Герц, а допустимый размер колебания 0,1 миллиметра.

Конечному потребителю, пульт контроля, поставляется в следующей комплектации:

  • Пульт контроля.
  • Набор соединительных проводов, с разъемами
  • Инструкция по применению.
  • Паспорт устройства.
