Вега-Модуль 2.3

Голосов: 3
Документация:
Паспорт(520.66 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

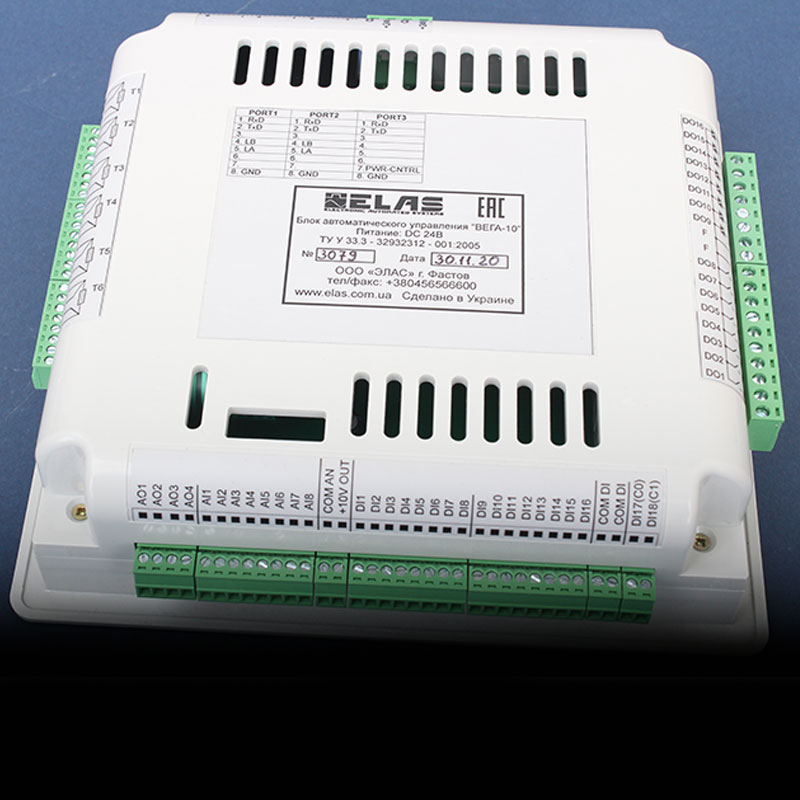

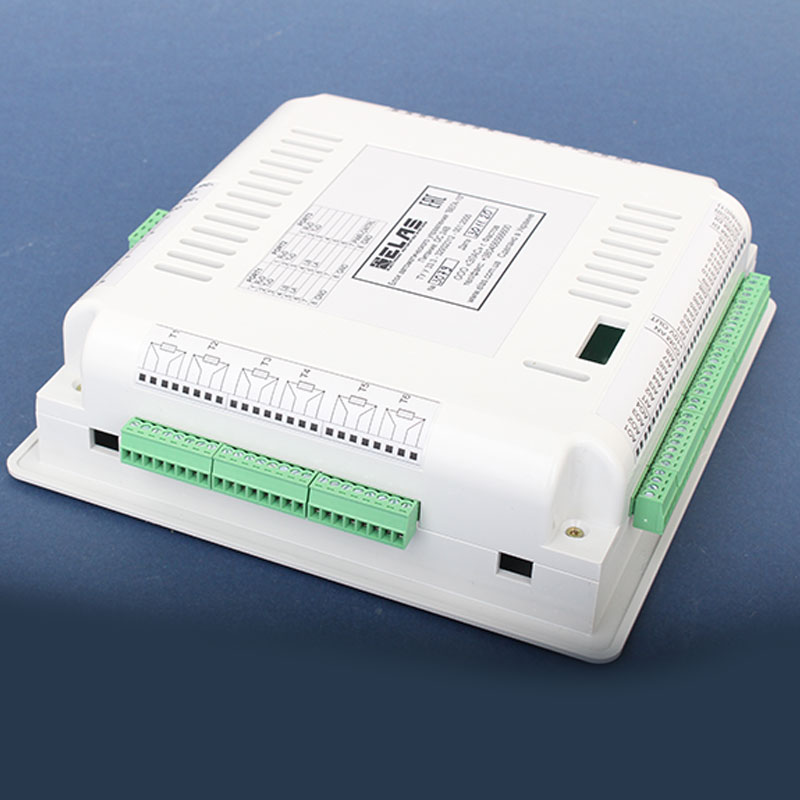

Блок автоматического управления "Вега-Модуль 2.3" – используется для организации удаленного управления и организации диспетчерского контроля технологических объектов.

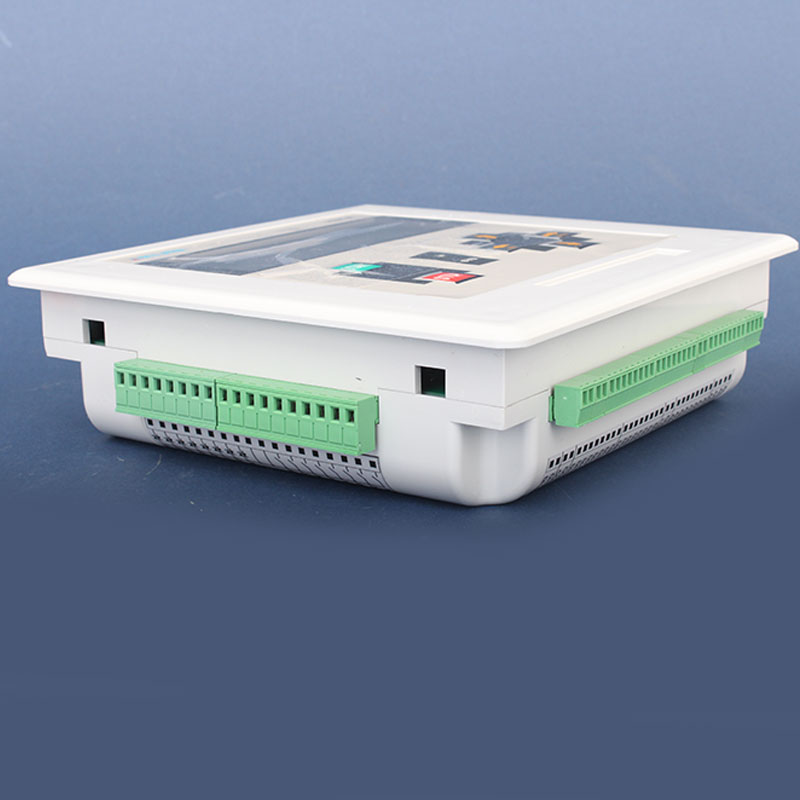

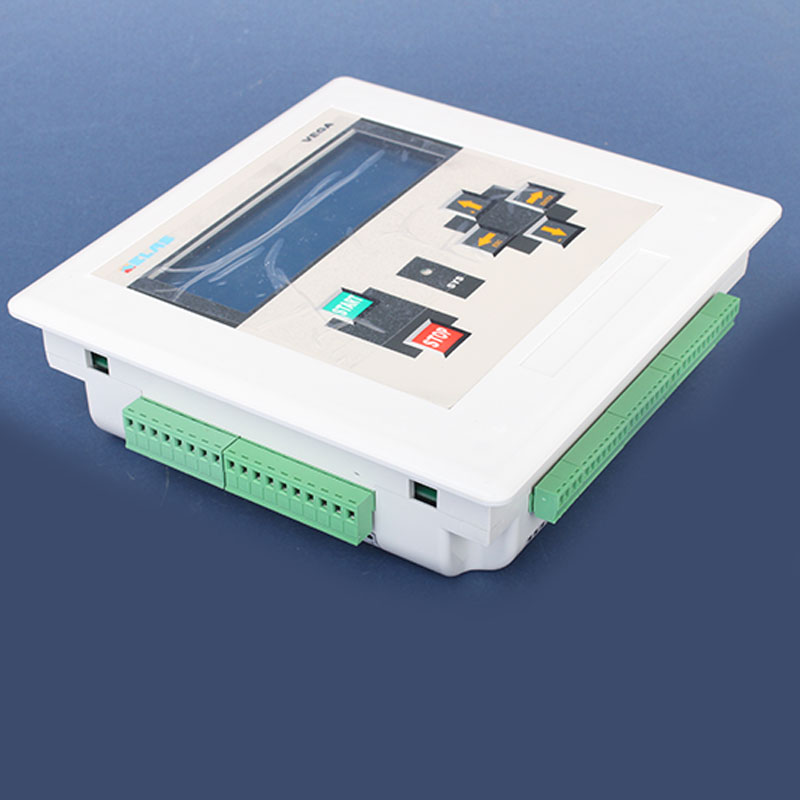

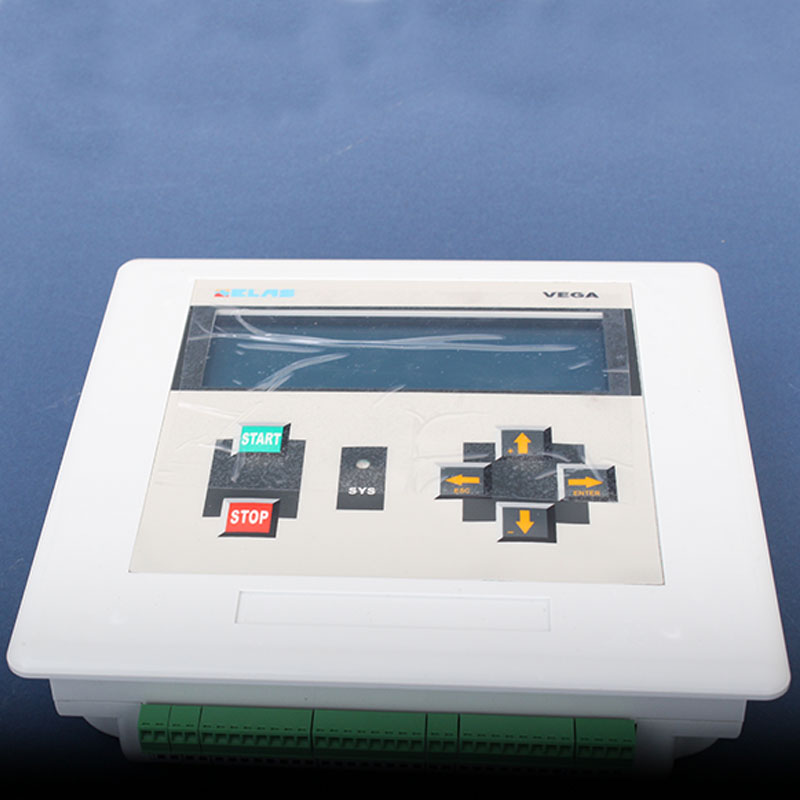

Устройство представляет собой пластиковый корпус с возможностью монтажа на дверцу шкафа управления.

Устройство и работа Вега-Модуля 2.3

Для более широкого применения устройства разработан комплекс управляющих программ, позволяющий осуществлять контроль рабочих параметров различного оборудования.

Замена, действующей, программы не требует использования специального программатора. Программирование происходит путем подключения устройства к персональному компьютеру, через COM – порт, запись программы, в память прибора, происходит с помощью программы загрузчика, записываемой один раз программатором, дальнейшие изменения происходят без использования программатора.

Характеристики

В случае невостребованности всех возможностей блока, допускается замена на блоки с ограниченными возможностями управления.

Блок Вега-Модуль 2.3 работает по таким параметрам:

№ п\п

Характеристика

Значение

1

Питающее напряжение, В

=24

2

Количество выходных дискретных каналов, шт.

16 (7 релейных+7симмисторов)

3

Допустимый ток на вход, А

2

4

Количество дискретных входов, шт.

16

5

Количество дискретных входов счетчика

2

6

Количество аналоговых входов (0…10В/0...20мА)

8

7

Количество аналоговых выходов (0…10В/ ШИМ)

4

8

Вывод информации

Монохромный, разрешение -  240х 64

9

Коммуникационные порты

Порт 1 - RS232 или RS485 (протокол ModbusRTU, Slave)

Порт 2 - RS232 или RS485 (протокол ModbusRTU, Master)

Порт 3 – RS232 или RS485 (GSM модем)

10

Вес устройства, кг

1

11

Используемая мощность, ВА

25

11

Габаритные размеры устройства, мм

189x182x57

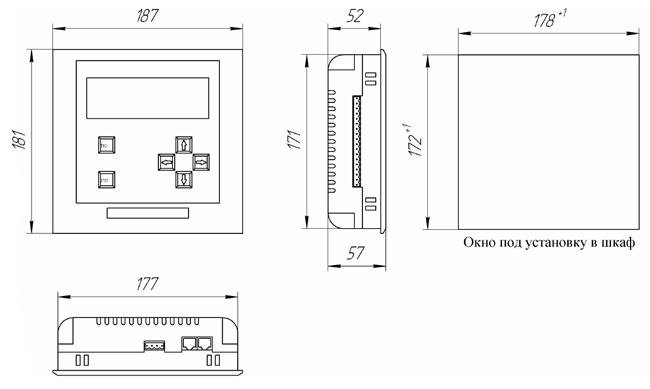

Габариты Вега-Модуля 2.3

Размеры блока

Для каждого аналогового выхода тип сигнала задается аппаратно, при изготовлении. Также, по требованию заказчика, может меняться конфигурация коммуникационных портов.

Для подключения датчиков температуры используется четырех проводная схема.

Исправная работа устройства, возможна лишь при соблюдении условий эксплуатации:

  • Температура окружающего воздуха от +5 до +50.
  • Относительная влажность – 30-80 %.
  • Максимально допустимая вибрация – 25 Гц, амплитуда – 0,1 мм.

Комплектация

Устройство, конечному потребителю, поставляется в следующей комплектации:

  • Блок управления – 1 шт.
  • Разъем для подключения устройства – 1 шт.
  • Крепления – 4 шт.
  • Паспорт устройства – 1 шт.
