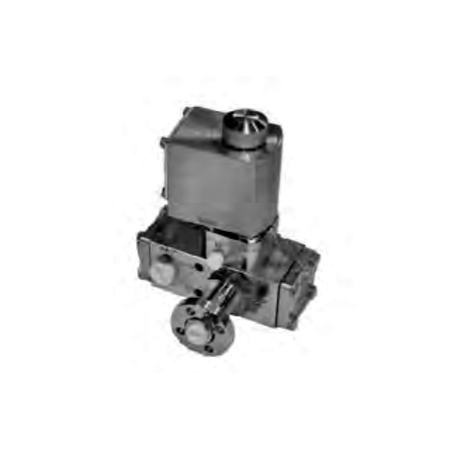

Блок управления УФ 96559-008.00.00

No votes yet
Категория:

Блок управления пневмоприводной арматурой УФ 96559-008.00.00 ТУ У 7З.1.14288275-076-2002 используется в системах обеспечения АЭС и предназначен для управления различными пневмоприводами, включая быстродействующую отсечную арматуру.

Присоединение к трубопроводу

Блок управления УФ 96559-008.00.00 монтируется на трубопроводе в любом доступном положении посредством фланцевого соединения. Для сброса в дренаж изделие снабжено закрепленной изогнутой трубой.

Технические характеристики блока УФ 96559-008.00.00
Наименование характеристики Величина
Техническое условия ТУ У 7З.1.14288275-076-2002
Место установки вне оболочки, обслуживаемые помещения
Тип привода однопозиционный электромагнит 60ВА УФ098.264М.00.00
Температура рабочей среды, °С от – 10 до +60
Расчетное давление, МПа 5,5
Рабочее давление, МПа 4,5 ±0,5
Номинальный диаметр DN8
Допускаемая негерметичность относительно внешней среды, м3/мкПа/с, не выше 1,33
Допускаемая негерметичность относительно внешней среды, л/мкм рт.ст/с, не более 0,01
Пропуск среды в затворе, см3/час, не более: обратного клапана в положении подачи воздуха в пневмопривод в положении сброса воздуха из пневмопривода в дренаж   6,0 10,0 120,0
Вес, кг, не более 4,5
