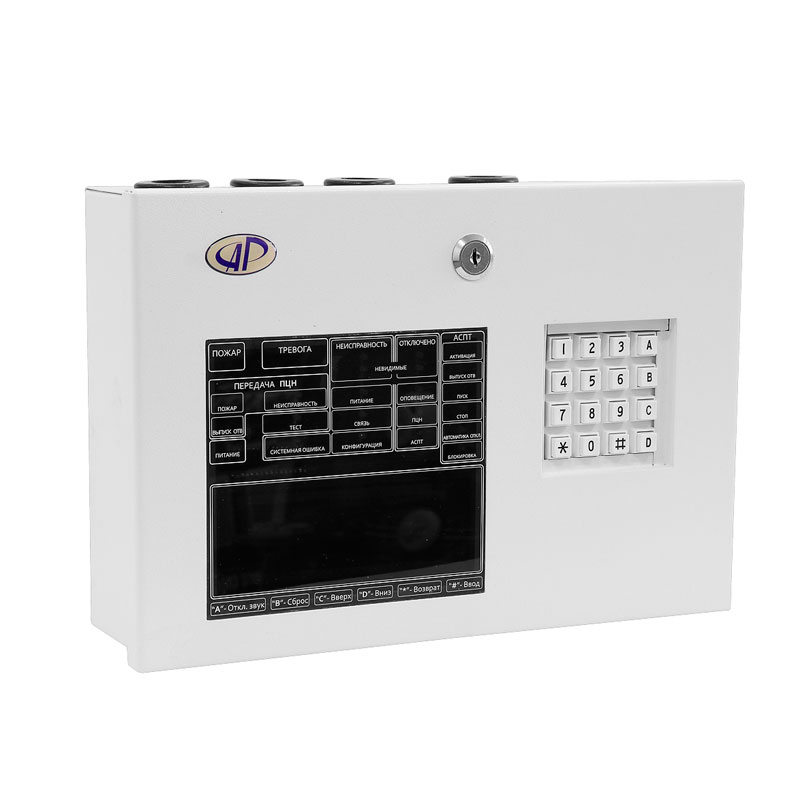

Пульт дистанционного управления (ПДУ) Вектор
Описание
Пульт дистанционного управления (ПДУ) Вектор или Вектор-1-3-00000-00-5-0/0-С1 предназначен для дистанционного управления работой приборов приемо-контрольных пожарных и управления серии "Вектор".
Конструктивное исполнение
Пульт дистанционного управления представляет собой пользовательскую интерфейсную часть ППКПиУ "Вектор-1", которая вынесена за пределы основного корпуса ППКПиУ и при помощи проводного интерфейса RS-485 (с дополнительным резервированием) соединена с основными компонентами ППКПиУ для двухсторонней передачи информации. Питающие напряжения поступают в ПДУ с основного ППКПиУ по двум независимым линиям.
В состав пульта ПДУ входят следующие блоки и узлы из комплекта ППКПиУ " Вектор -1":
- блок индикации и управления (БИиУ);
- блок дисплейный (БД);
- блок клавиатурный (БКЛ);
- коллектор интерфейса (КИ-485-2).
| Параметры | Значения |
| Максимальное напряжение питания , В | 28 |
| Ток потребления, мА | не более 150 |
| Габаритные размеры, мм | не более 336х230х113 |
| Масса, кг | не более 3,5 кг |
| Средний срок службы, лет | не менее 10 |
Комплектность
- Пульт дистанционного управления Вектор-1-3-00000-00-5-0/0-С1 - 1 шт.
- Блок коллектора интерфейса КИ-485-1 МЦИ 426477.003-01 - 1шт.
- Резистор 120 Ом 5% 0.25 Вт - 1 шт.
- Паспорт - 1 экз.
- Тара упаковочная индивидуальная -1 шт.
Эксплуатация
Оптимальными условиями для использования пульта дистанционного управления (ПДУ) Вектор являются:
- температура окружающей среды от -10 до +50°С,
- относительная влажность воздуха 25 - 95 % или 95 % при 35°С,
- атмосферное давление 86 - 106 Па.
